Elektrische Installation
9
Belegung der optionalen Steckverbinder
9.11.10 X5135: Digitale Eingänge
272
Produkthandbuch – MOVIMOT

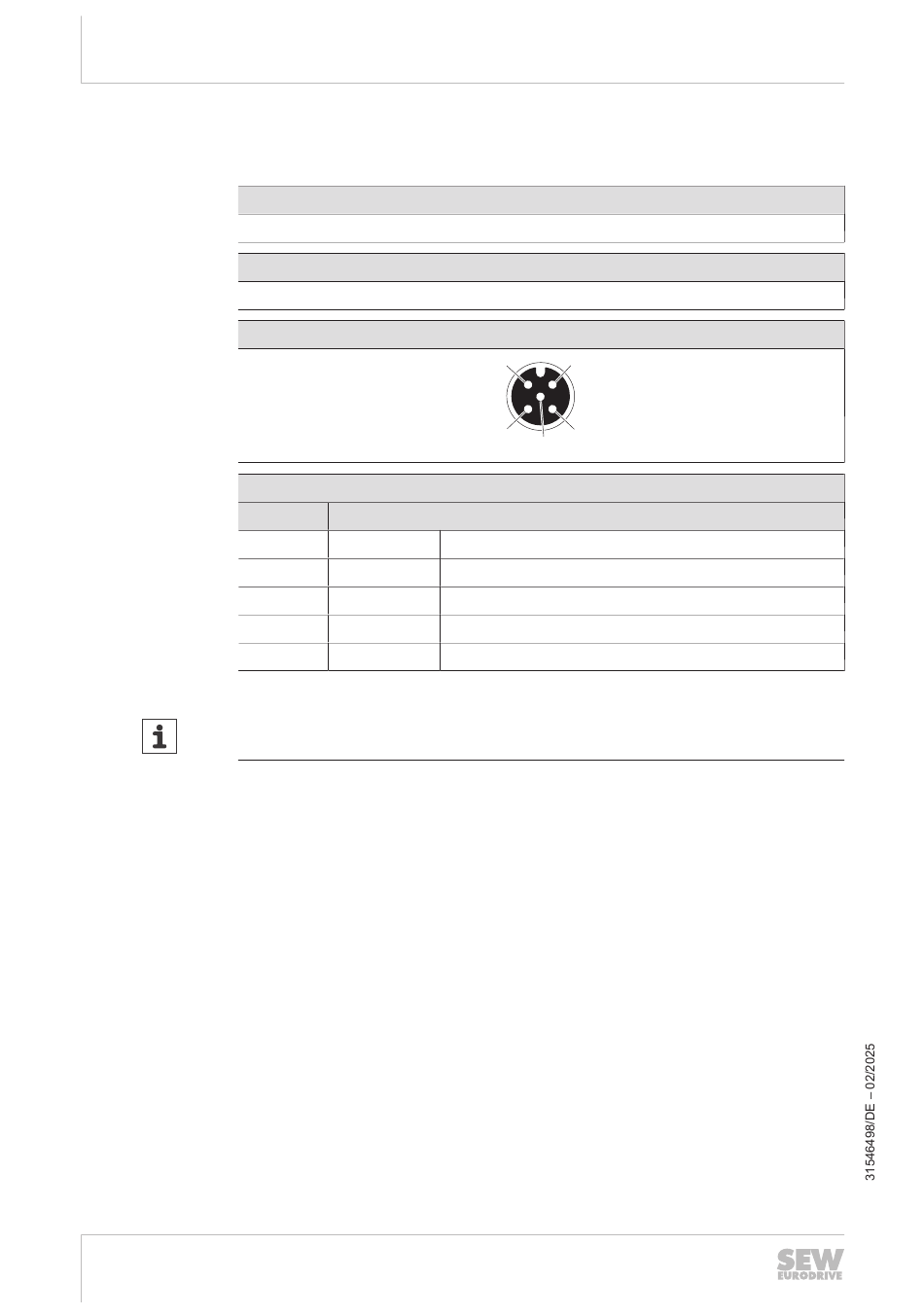

Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz
Anschlussbild
Belegung
Kontakt Funktion
1 +24V
2 DI02
3 0V24
4 DI01
5 FE
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
®
performance DAC
1 2
4
3
5
DC-24-V-Sensorversorgung
Digitaler Eingang DI02
0V24-Bezugspotenzial für Sensoren
Digitaler Eingang DI01
Funktionserde
