Projektierung Funktionale Sicherheit
6
Sicherheitstechnische Auflagen
6.4.5
Anforderungen an die Inbetriebnahme
164
Produkthandbuch – MOVIMOT
•
Der Schirm muss beidseitig angebunden werden, da einseitig angebundene Schir-
me keine Wirkung gegen die magnetischen Störgrößen haben.
•
Verbinden Sie Schirmklemmen direkt mit dem lokalen Erdungs-Sternpunkt.
•
Verwenden Sie für geschirmte Leitungen nur Steckverbinder mit speziellen Kon-
taktfedern für den Schirm. Befolgen Sie die Hinweise des Herstellers.
•
Verbinden Sie den Schirm mittels geeigneter Kabeldurchführung oder Schirmklem-
men flächig mit dem Metallgehäuse. Verwenden Sie keine Pigtails zur Schirman-
bindung in Reihenklemmen. Der Pigtail stellt eine Antenne dar, die die Schirmwir-
kung stark schwächt.
•

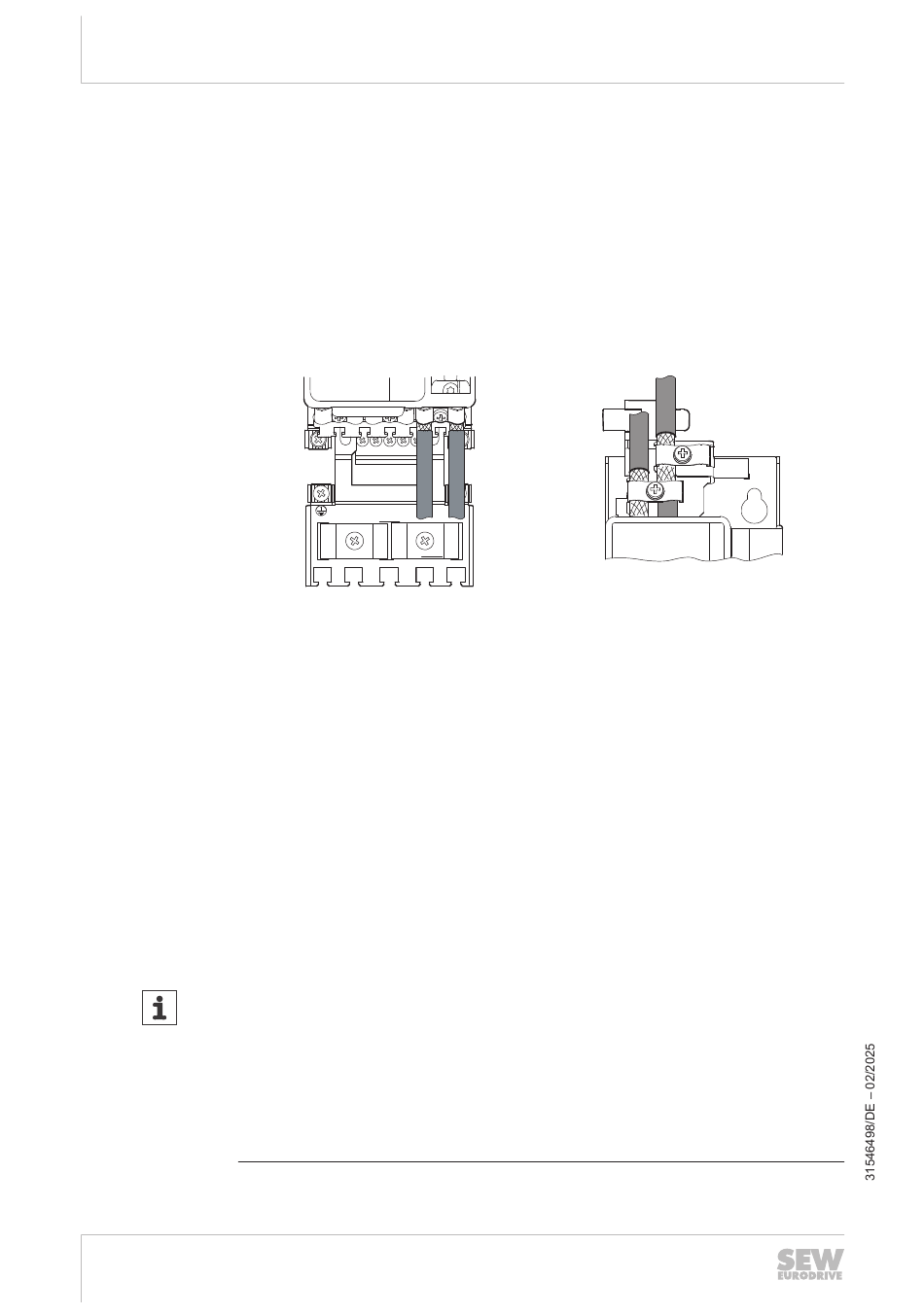

Die folgenden Bilder zeigen beispielhaft den Anschluss der Steuerleitungsschir-
mung.
®
MOVIDRIVE
®
MOVIDRIVE
technology
®
MOVITRAC
advanced
•
Zum Nachweis der realisierten Sicherheits‑Teilfunktionen muss nach erfolgreicher
Inbetriebnahme eine Überprüfung und Dokumentation der Sicherheits‑Teilfunktio-
nen vorgenommen werden.
•
Dabei müssen die Einschränkungen zu den Sicherheits‑Teilfunktionen gemäß Ka-
pitel "Einschränkungen" berücksichtigt werden. Nicht sicherheitsbezogene Teile
und Komponenten, die das Prüfergebnis beeinflussen (z. B. Motorbremse), müs-
sen außer Betrieb gesetzt werden.
•
Für den Einsatz des Geräts in sicherheitsgerichteten Anwendungen sind grund-
sätzlich Inbetriebnahmeprüfungen der Abschalteinrichtung und der korrekten Ver-
drahtung durchzuführen und zu protokollieren.
HINWEIS
•
Um eine Gefährdung in der vorgesehenen Anwendung zu vermeiden, muss der
Anwender prüfen, ob beim Auftreten eines Fehlers die Fehlerreaktionszeit jeder
Sicherheits‑Teilfunktion kleiner ist als die maximal zulässige Fehlerreaktionszeit
der Applikation. Die maximal zulässige Fehlerreaktionszeit darf nicht überschritten
werden!
•
Der Anwender muss die Umsetzung der Anforderungen des geforderten Safety
Integrity Level (SIL) gemäß EN 61508 oder Performance Level (PL) gemäß
EN ISO 13849-1 sicherstellen.
®
performance DAC
system
®
