Elektrische Installation
9
Elektrische Installation – Funktionale Sicherheit

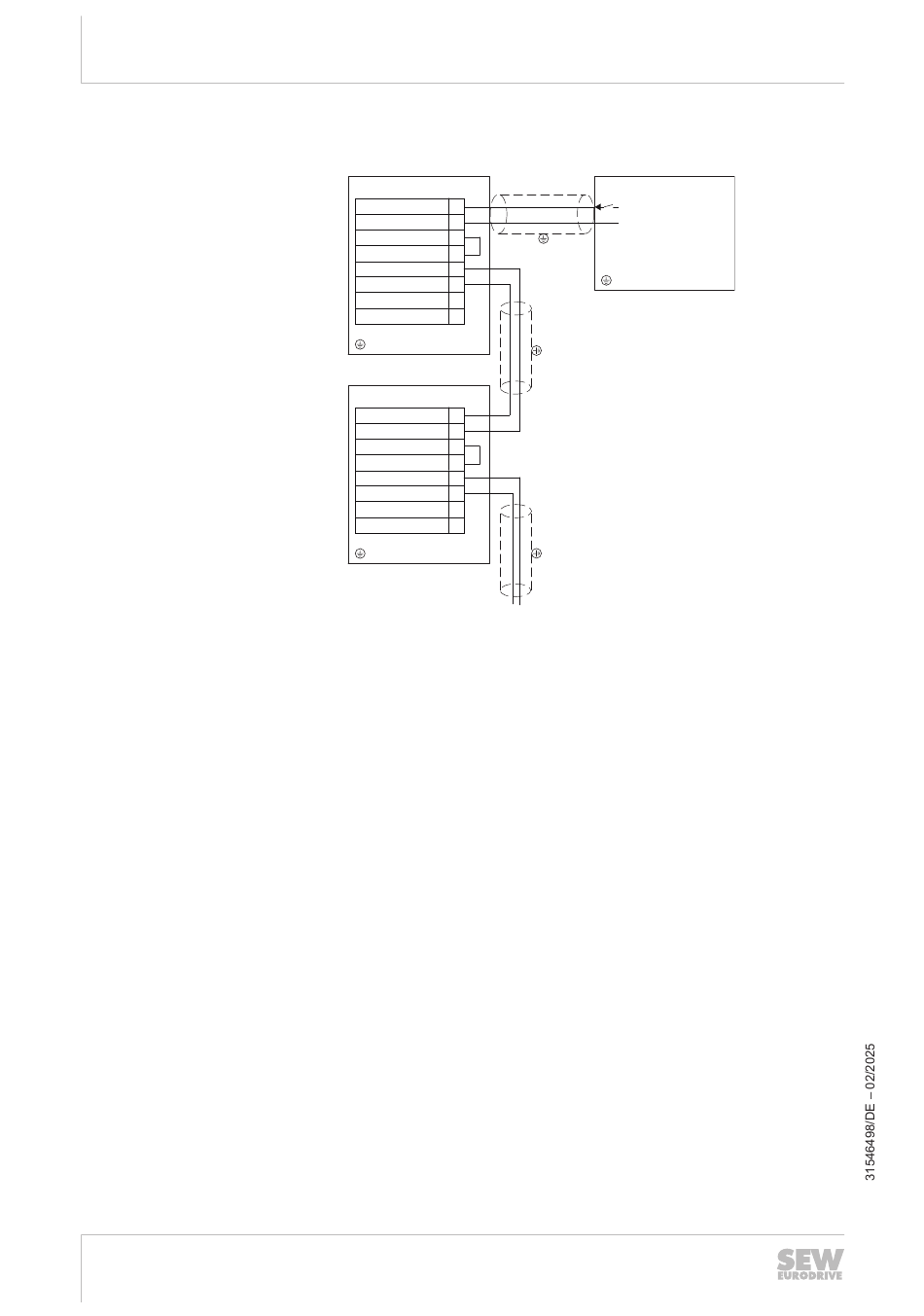

STO-Gruppenabschaltung einpolig, P‑schaltend
STO-Anschluss über M12-Steckverbinder X5504/X5505
Auslieferungszustand
224
Produkthandbuch – MOVIMOT
[1]
X9
F_STO_P1
F_STO_M
F_STO_P2
F_STO_P1
F_STO_M
F_STO_P2
0V24_OUT
24 V_OUT
[1]
X9
F_STO_P1
F_STO_M
F_STO_P2
F_STO_P1
F_STO_M
F_STO_P2
0V24_OUT
24 V_OUT
[1] Antriebseinheit
[2] Externe Sicherheitssteuerung
Ausführliche Informationen zum Anschluss X5504/X5505 finden Sie im Produkthand-
buch > Kapitel "Elektrische Installation" > "Belegung der optionalen Steckverbinder".
Im Auslieferungszustand ist X5504 nicht beschaltet, d. h. der STO-Eingang ist aktiv.
Gemäß Sicherheitskonzept muss X5504 angeschlossen werden oder kann mit dem
optional erhältlichen STO-Brückenstecker zur Inbetriebnahme des Geräts zeitweise
überbrückt werden.
®
