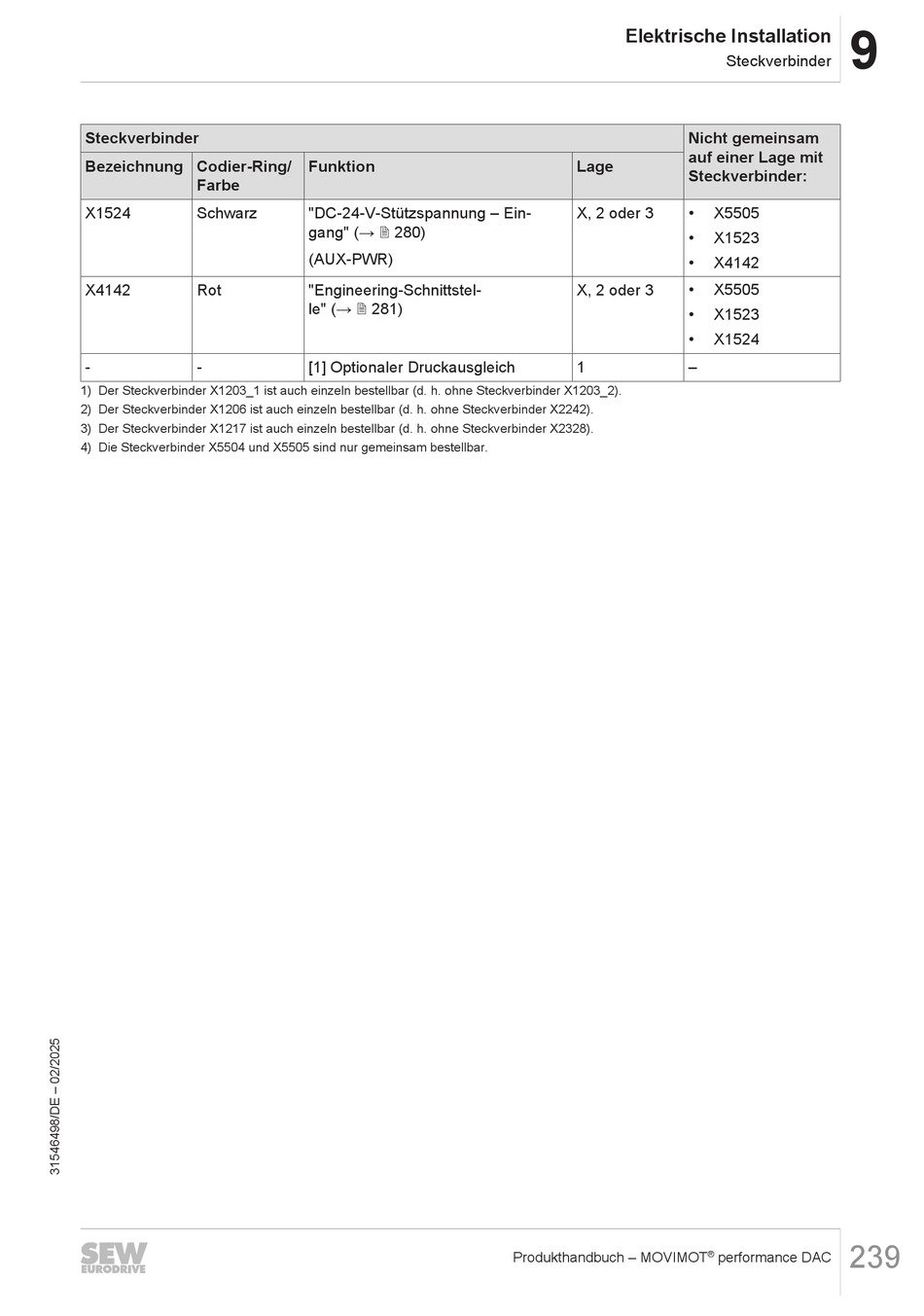

SEW-Eurodrive MOVIMOT CM3C DAC Serie Produkthandbuch Seite 239

Steckverbinder
Bezeichnung Codier-Ring/
Farbe
X1524 Schwarz
X4142 Rot
- -
1) Der Steckverbinder X1203_1 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X1203_2).
2) Der Steckverbinder X1206 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2242).
3) Der Steckverbinder X1217 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X2328).
4) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.
Funktion
"DC-24-V-Stützspannung – Ein-
gang" (→ 2 280)
(AUX-PWR)
"Engineering-Schnittstel-
le" (→ 2 281)
[1] Optionaler Druckausgleich
Elektrische Installation
Lage
X, 2 oder 3
X, 2 oder 3
1
Produkthandbuch – MOVIMOT
9
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
• X5505
• X1523
• X4142
• X5505
• X1523
• X1524
–
239
®
