• Verwenden Sie zur festen Verlegung von Leitungen in Anlagen geschlossene Ka-
belkanäle aus verzinktem Stahlblech, damit eine Abschirmung in alle Richtungen
gegeben ist. Verbinden Sie die Stöße von Kabelkanälen großflächig miteinander.
• Achten Sie bei der Erdung von Kabelkanälen (z. B. mit Erdungsbändern) darauf,
dass durch Langlöcher und andere Montageöffnungen die Auflagefläche größt-
möglich ist.

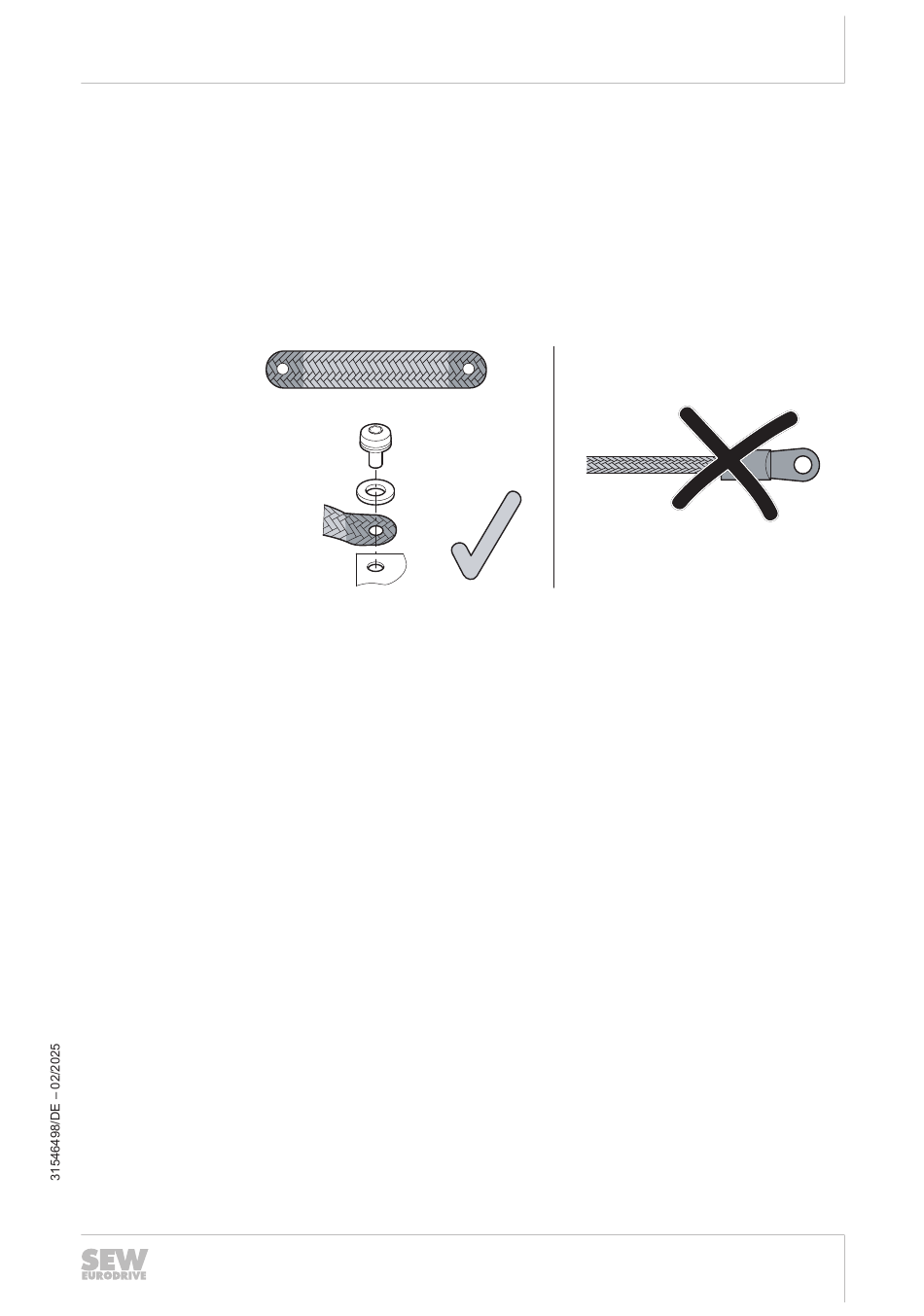

• Verwenden Sie zur hochfrequenztauglichen Erdung spezielle Erdungsbänder, de-
ren Anschlusspunkte ausreichend Fläche aufweisen. Verwenden Sie keine aufge-
crimpten Ringösen.
– Montieren Sie Erdungsbänder vollflächig auf gut leitende Oberflächen. Kontakt-
stellen müssen frei von Lacken und anderen Stoffen sein. Verwenden Sie keine
Unterlegscheiben.
• Schleppketten bestehen aus Kunststoff. Die Erdung muss gesondert geführt wer-
den.
– Hochfrequenztaugliche Erdungsleitungen müssen gesondert geführt werden.
– Hochfrequenztaugliche Erdungsleitungen sollen möglichst kurz ausgeführt wer-
den.
– Hochfrequenztaugliche Erdungsleitungen dürfen nicht als Potenzialausgleich
verwendet werden.
– Die Leitung soll aus einer großen Anzahl feiner Drähte bestehen (Oberfläche,
Flexibilität).
– Die Anschlussstücke sollen HF-geeignet sein.
• Schleppketten bieten keine Schirmung oder Trennung der Leitungsarten. Folgen-
de Lösungsmöglichkeiten stehen zur Verfügung:
– Trennung der Leitungsarten in mehrere Schleppketten.
– Ausschließlich geschirmte Leitungen verwenden.
• Führen Sie Leitungen der verschiedenen Leitungsarten mit einem Abstand von
mindestens 200 mm zueinander.
• Beachten Sie die räumliche Trennung auch in Verteilern. Verwenden Sie Metall-
verteiler mit Trennwänden oder mehrere einzelne Verteiler.
• Halten Sie die Leitungen grundsätzlich kurz. Beachten Sie die zulässigen Lei-
tungslängen in den Produkthandbüchern der verwendeten Produkte!
• Halten Sie unbedingt notwendige Reserveschlaufen möglichst kurz und bündeln
Sie diese nicht eng mit anderen Leitungen.
