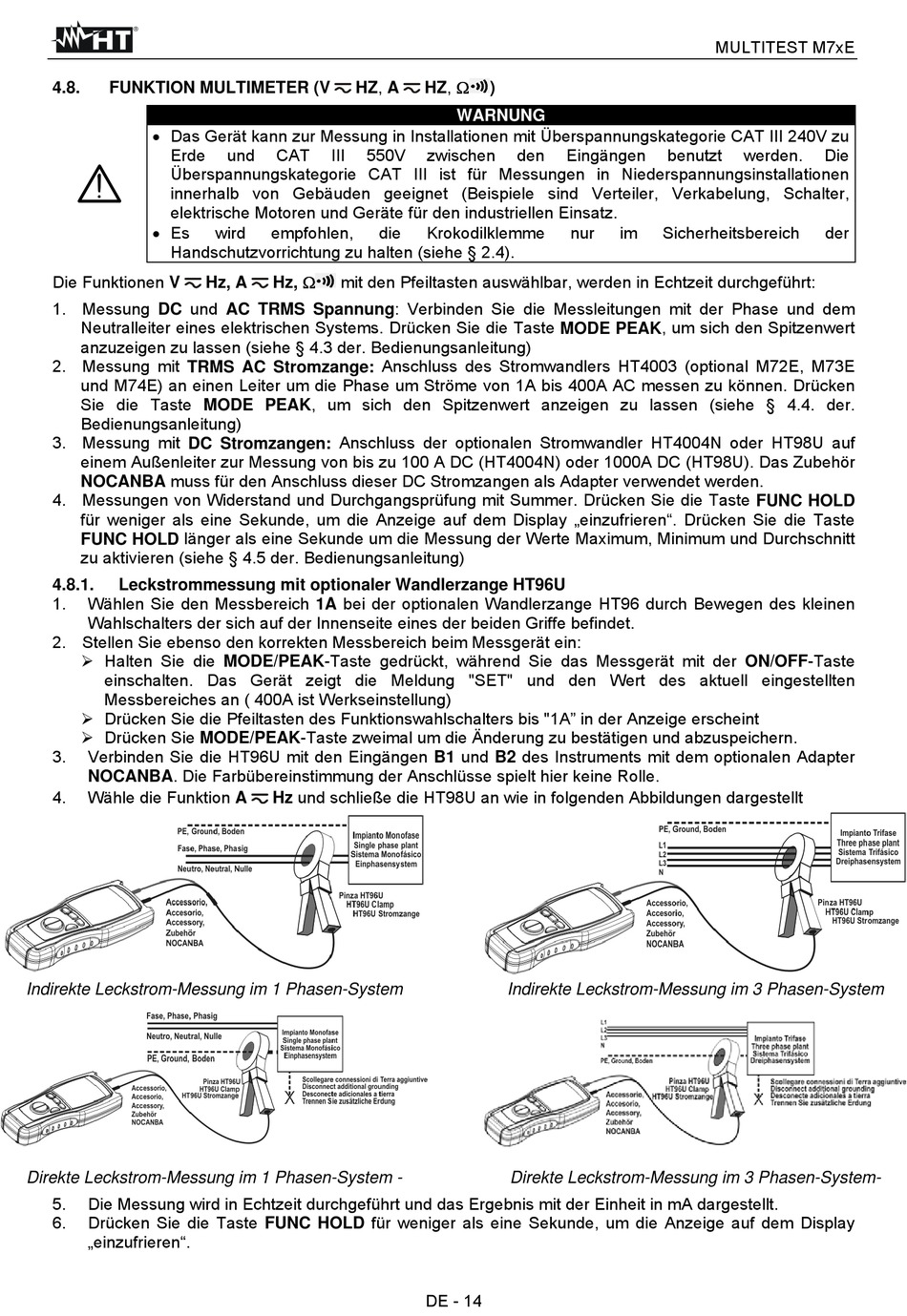

FUNKTION MULTIMETER (V
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu
Erde
Überspannungskategorie CAT III ist für Messungen in Niederspannungsinstallationen
innerhalb von Gebäuden geeignet (Beispiele sind Verteiler, Verkabelung, Schalter,
elektrische Motoren und Geräte für den industriellen Einsatz.
Es
Handschutzvorrichtung zu halten (siehe § 2.4).
Die Funktionen V
1. Messung DC und AC TRMS Spannung: Verbinden Sie die Messleitungen mit der Phase und dem
Neutralleiter eines elektrischen Systems. Drücken Sie die Taste MODE PEAK, um sich den Spitzenwert
anzuzeigen zu lassen (siehe § 4.3 der. Bedienungsanleitung)
2. Messung mit TRMS AC Stromzange: Anschluss des Stromwandlers HT4003 (optional M72E, M73E
und M74E) an einen Leiter um die Phase um Ströme von 1A bis 400A AC messen zu können. Drücken
Sie die Taste MODE PEAK, um sich den Spitzenwert anzeigen zu lassen (siehe § 4.4. der.
Bedienungsanleitung)
3. Messung mit DC Stromzangen: Anschluss der optionalen Stromwandler HT4004N oder HT98U auf
einem Außenleiter zur Messung von bis zu 100 A DC (HT4004N) oder 1000A DC (HT98U). Das Zubehör
NOCANBA muss für den Anschluss dieser DC Stromzangen als Adapter verwendet werden.
4. Messungen von Widerstand und Durchgangsprüfung mit Summer. Drücken Sie die Taste FUNC HOLD
für weniger als eine Sekunde, um die Anzeige auf dem Display „einzufrieren". Drücken Sie die Taste
FUNC HOLD länger als eine Sekunde um die Messung der Werte Maximum, Minimum und Durchschnitt
zu aktivieren (siehe § 4.5 der. Bedienungsanleitung)
4.8.1.
Leckstrommessung mit optionaler Wandlerzange HT96U
1.
Wählen Sie den Messbereich 1A bei der optionalen Wandlerzange HT96 durch Bewegen des kleinen
Wahlschalters der sich auf der Innenseite eines der beiden Griffe befindet.
2. Stellen Sie ebenso den korrekten Messbereich beim Messgerät ein:
Halten Sie die MODE/PEAK-Taste gedrückt, während Sie das Messgerät mit der ON/OFF-Taste
einschalten. Das Gerät zeigt die Meldung "SET" und den Wert des aktuell eingestellten
Messbereiches an ( 400A ist Werkseinstellung)
Drücken Sie die Pfeiltasten des Funktionswahlschalters bis "1A" in der Anzeige erscheint
Drücken Sie MODE/PEAK-Taste zweimal um die Änderung zu bestätigen und abzuspeichern.
3.
Verbinden Sie die HT96U mit den Eingängen B1 und B2 des Instruments mit dem optionalen Adapter
NOCANBA. Die Farbübereinstimmung der Anschlüsse spielt hier keine Rolle.
4.
Wähle die Funktion A
Indirekte Leckstrom-Messung im 1 Phasen-System
Direkte Leckstrom-Messung im 1 Phasen-System -
5.
Die Messung wird in Echtzeit durchgeführt und das Ergebnis mit der Einheit in mA dargestellt.
6.
Drücken Sie die Taste FUNC HOLD für weniger als eine Sekunde, um die Anzeige auf dem Display
„einzufrieren".
HZ, A
und
CAT
III
550V
wird
empfohlen,
Hz,
mit den Pfeiltasten auswählbar, werden in Echtzeit durchgeführt:
Hz, A
Hz und schließe die HT98U an wie in folgenden Abbildungen dargestellt
HZ,
)
WARNUNG
zwischen
den
die
Krokodilklemme
Indirekte Leckstrom-Messung im 3 Phasen-System
Direkte Leckstrom-Messung im 3 Phasen-System-
DE - 14
MULTITEST M7xE
Eingängen
benutzt
nur
im
Sicherheitsbereich
werden.
Die
der
