5.2 V
ERKABELUNG
Der M420 Multirap Duo wird folgendermaßen verkabelt:
Montageanleitung Multirap
3D-Drucker Multirap PRO
M420 D
F
UO MIT
LACHBANDKABEL
© multec GmbH 2016
Das bisherige Z-Achsen Endstopkabel
und der Z-Achsen Endstop wird
demontiert (nur bei Nachrüstung des
MultiSense).

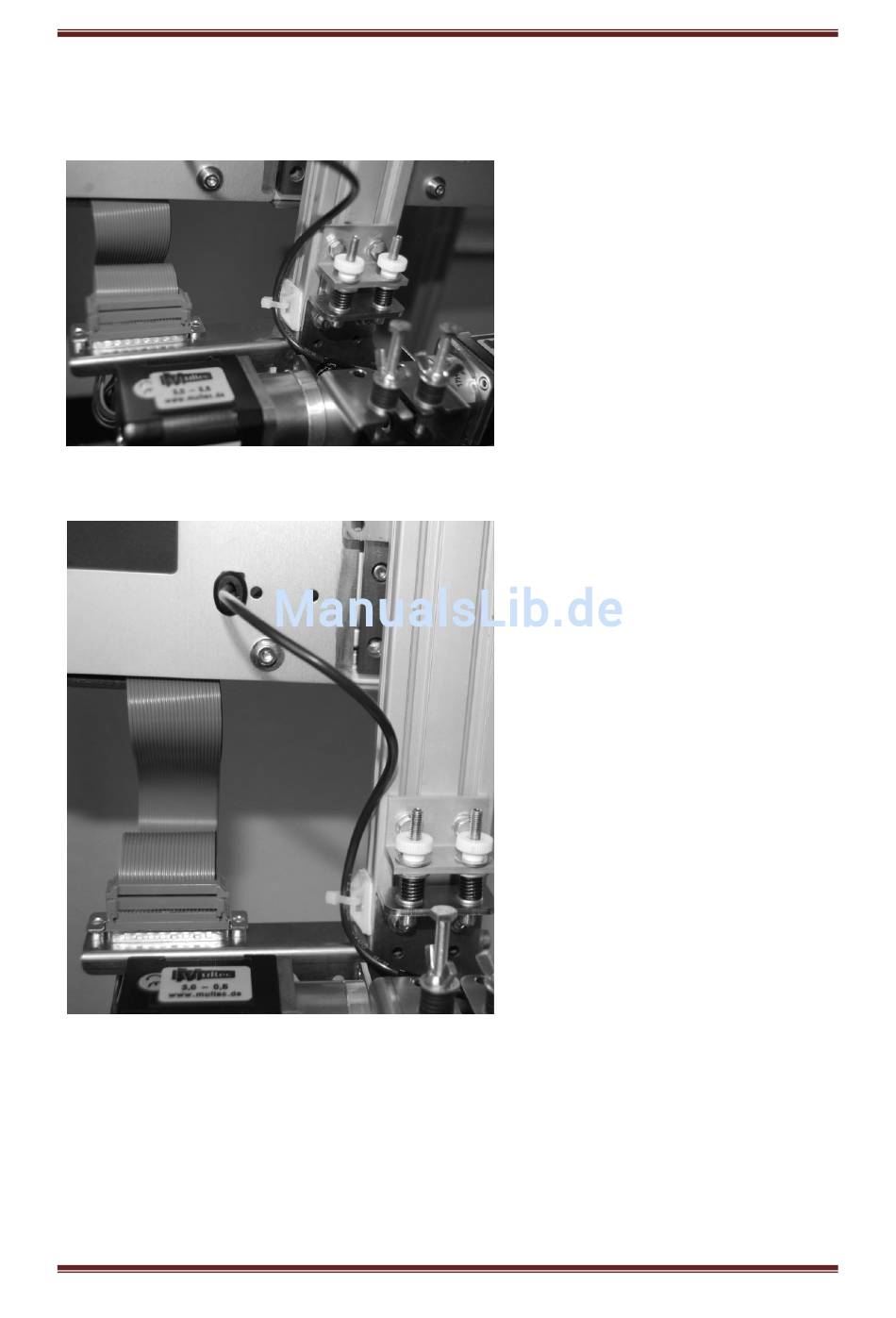

Das Sensorkabel wird mit Kabelsockel
und Kabelbinder am Z-Profil befestigt.
Dann das Sensorkabel am Extruder-
Steckerblech hoch führen wie im Foto
gezeigt. Auf dem Sensorkabel ist bereits
eine Durchführungstülle für das
Frontblech angebracht, dieses wird in
die Öffnung eingesetzt wie dargestellt.
Von dort aus läuft das Sensorkabel durch
die bisherige Bohrung des Z-Endstops.
Achtung: Die Kabelschlaufe des
Kabels muss so groß sein, dass eine
vollständige Bewegung der Z-Achse
möglich ist.
Seite 54
