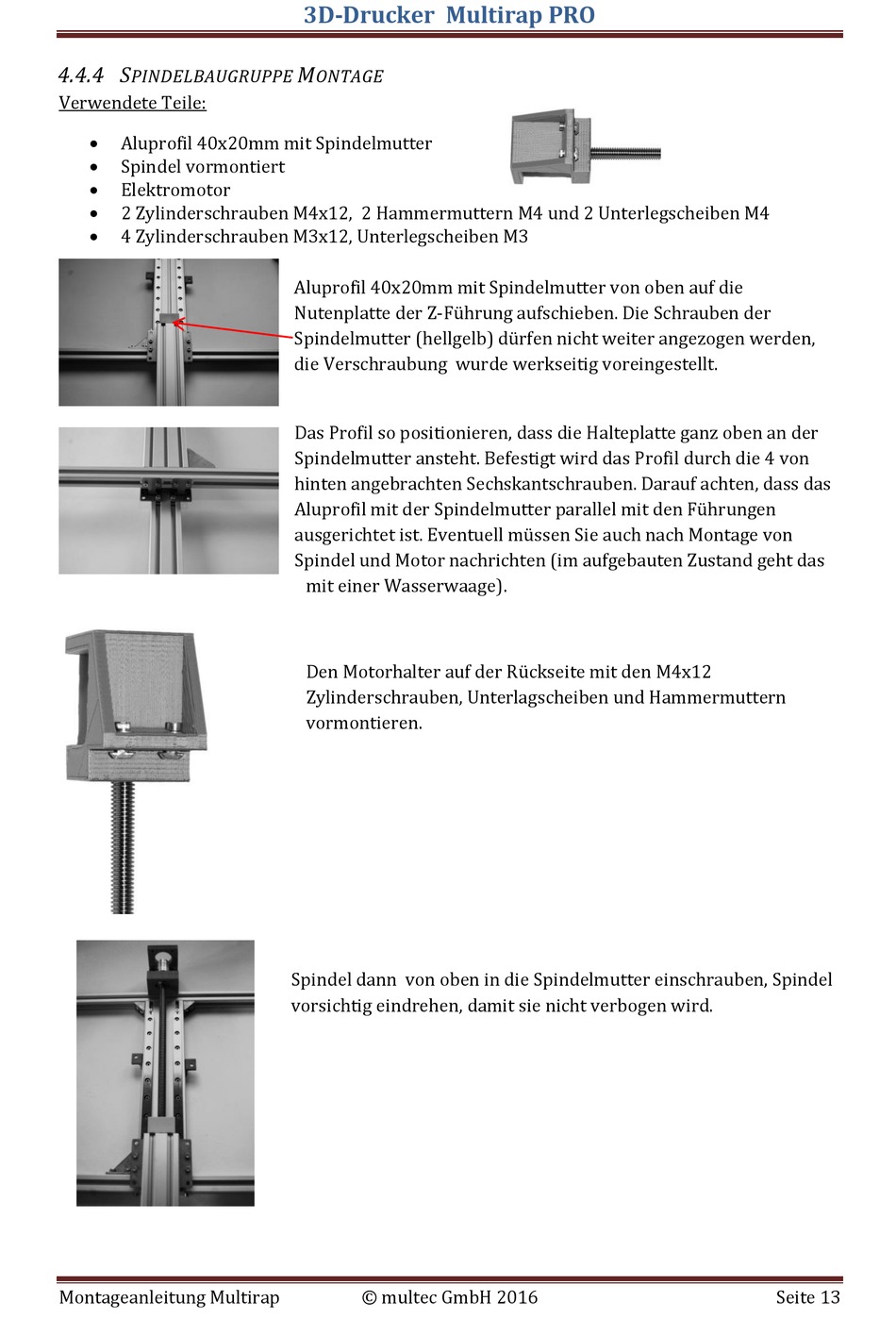

4.4.4 S
PINDELBAUGRUPPE
Verwendete Teile:

Aluprofil 40x20mm mit Spindelmutter

Spindel vormontiert

Elektromotor

2 Zylinderschrauben M4x12, 2 Hammermuttern M4 und 2 Unterlegscheiben M4

4 Zylinderschrauben M3x12, Unterlegscheiben M3
Montageanleitung Multirap
3D-Drucker Multirap PRO
M
ONTAGE
Aluprofil 40x20mm mit Spindelmutter von oben auf die
Nutenplatte der Z-Führung aufschieben. Die Schrauben der
Spindelmutter (hellgelb) dürfen nicht weiter angezogen werden,
die Verschraubung wurde werkseitig voreingestellt.
Das Profil so positionieren, dass die Halteplatte ganz oben an der
Spindelmutter ansteht. Befestigt wird das Profil durch die 4 von
hinten angebrachten Sechskantschrauben. Darauf achten, dass das
Aluprofil mit der Spindelmutter parallel mit den Führungen
ausgerichtet ist. Eventuell müssen Sie auch nach Montage von
Spindel und Motor nachrichten (im aufgebauten Zustand geht das
mit einer Wasserwaage).
Den Motorhalter auf der Rückseite mit den M4x12
Zylinderschrauben, Unterlagscheiben und Hammermuttern
vormontieren.
Spindel dann von oben in die Spindelmutter einschrauben, Spindel
vorsichtig eindrehen, damit sie nicht verbogen wird.
