Montageanleitung Multirap
3D-Drucker Multirap PRO

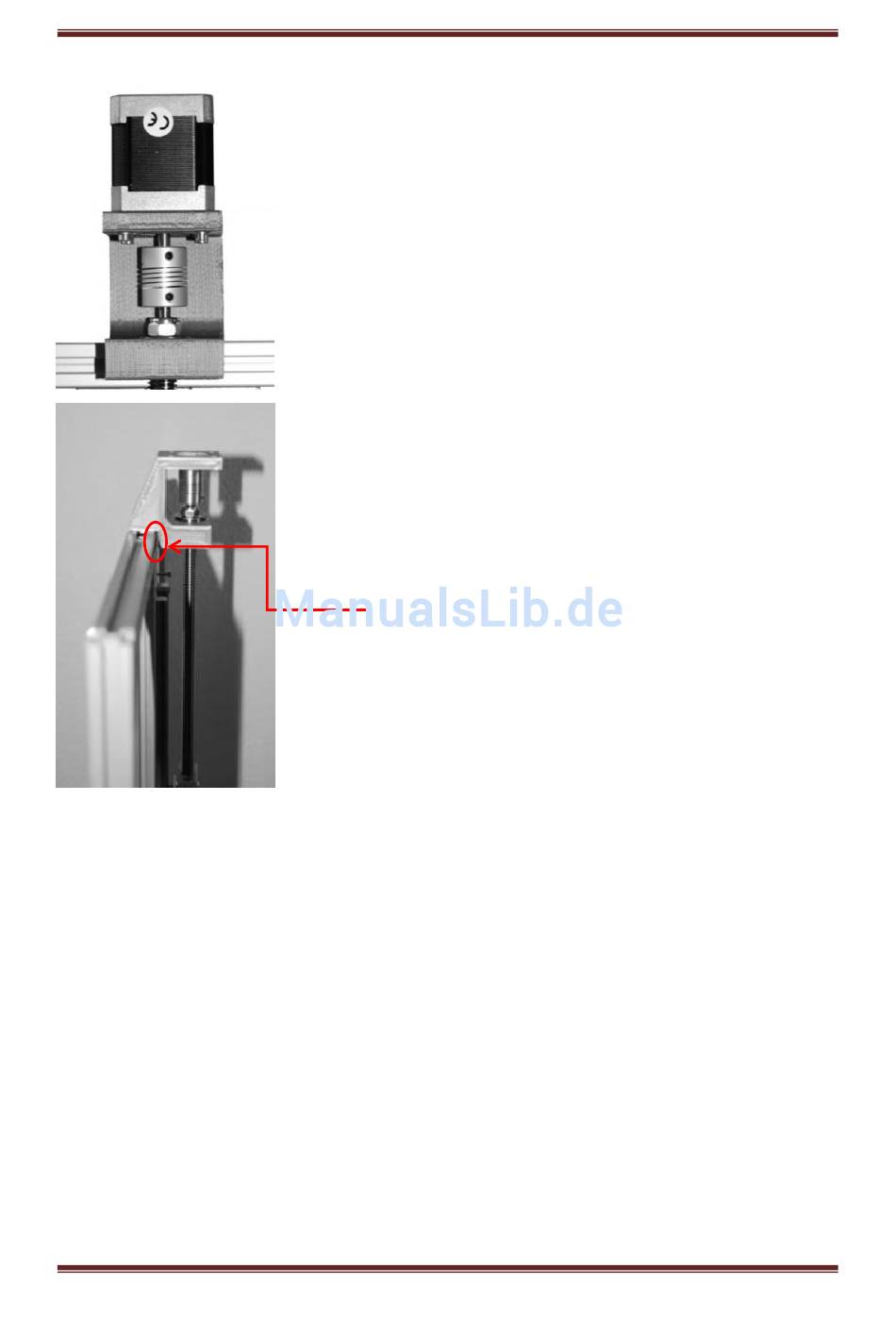

Elektromotor von oben in die Kupplung stecken. Der Motorstecker
zeigt nach hinten. Den Motor mit vier M3x12 Zylinderschrauben
und Unterlagscheiben M3 am Motorhalter fest schrauben. Dann die
Kupplung auf der Motorwelle festschrauben.
Den Motorhalter auf dem obersten waagrechten Profil
aufsetzen und mit den Hammermuttern anschrauben.
Die gesamte Z-Achse muss später bei der Inbetriebnahme
eventuell noch ausgerichtet werden. Dann muss auch
alles parallel ausgerichtet sein, damit die z-Achse gut
läuft
Auch in der seitlichen Ausrichtung muss die Spindel
parallel zur Führung stehen, dort sollte auch ein kleiner
Spalt zwischen Motorhalter und Profil bleiben. Notfalls
bei Inbetriebnahme mit der Wasserwaage nochmals
prüfen.
