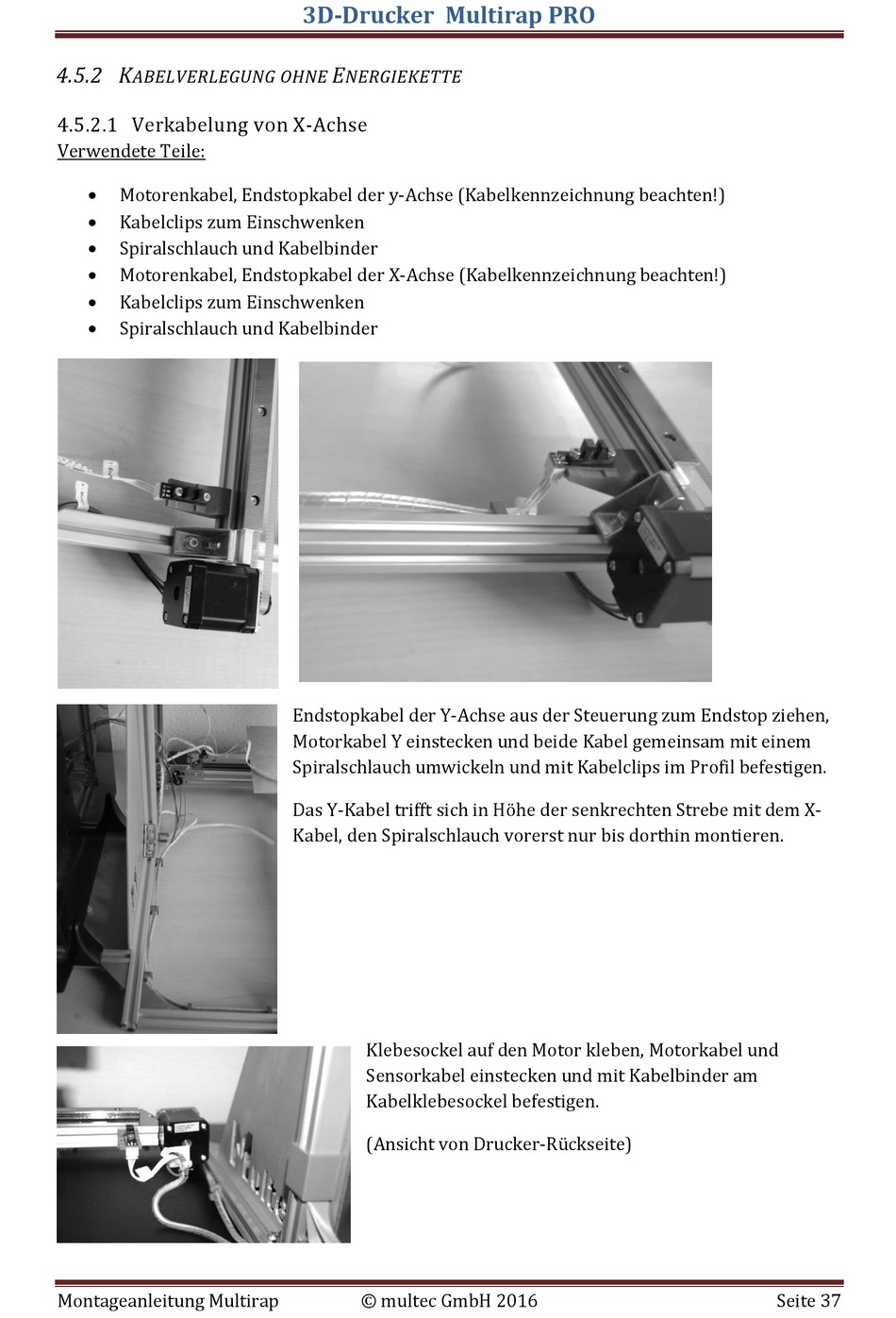

4.5.2.1 Verkabelung von X-Achse
Verwendete Teile:

Motorenkabel, Endstopkabel der y-Achse (Kabelkennzeichnung beachten!)

Kabelclips zum Einschwenken

Spiralschlauch und Kabelbinder

Motorenkabel, Endstopkabel der X-Achse (Kabelkennzeichnung beachten!)

Kabelclips zum Einschwenken

Spiralschlauch und Kabelbinder
Montageanleitung Multirap
3D-Drucker Multirap PRO
E
NERGIEKETTE
Endstopkabel der Y-Achse aus der Steuerung zum Endstop ziehen,
Motorkabel Y einstecken und beide Kabel gemeinsam mit einem
Spiralschlauch umwickeln und mit Kabelclips im Profil befestigen.
Das Y-Kabel trifft sich in Höhe der senkrechten Strebe mit dem X-
Kabel, den Spiralschlauch vorerst nur bis dorthin montieren.
Klebesockel auf den Motor kleben, Motorkabel und
Sensorkabel einstecken und mit Kabelbinder am
Kabelklebesockel befestigen.
(Ansicht von Drucker-Rückseite)
