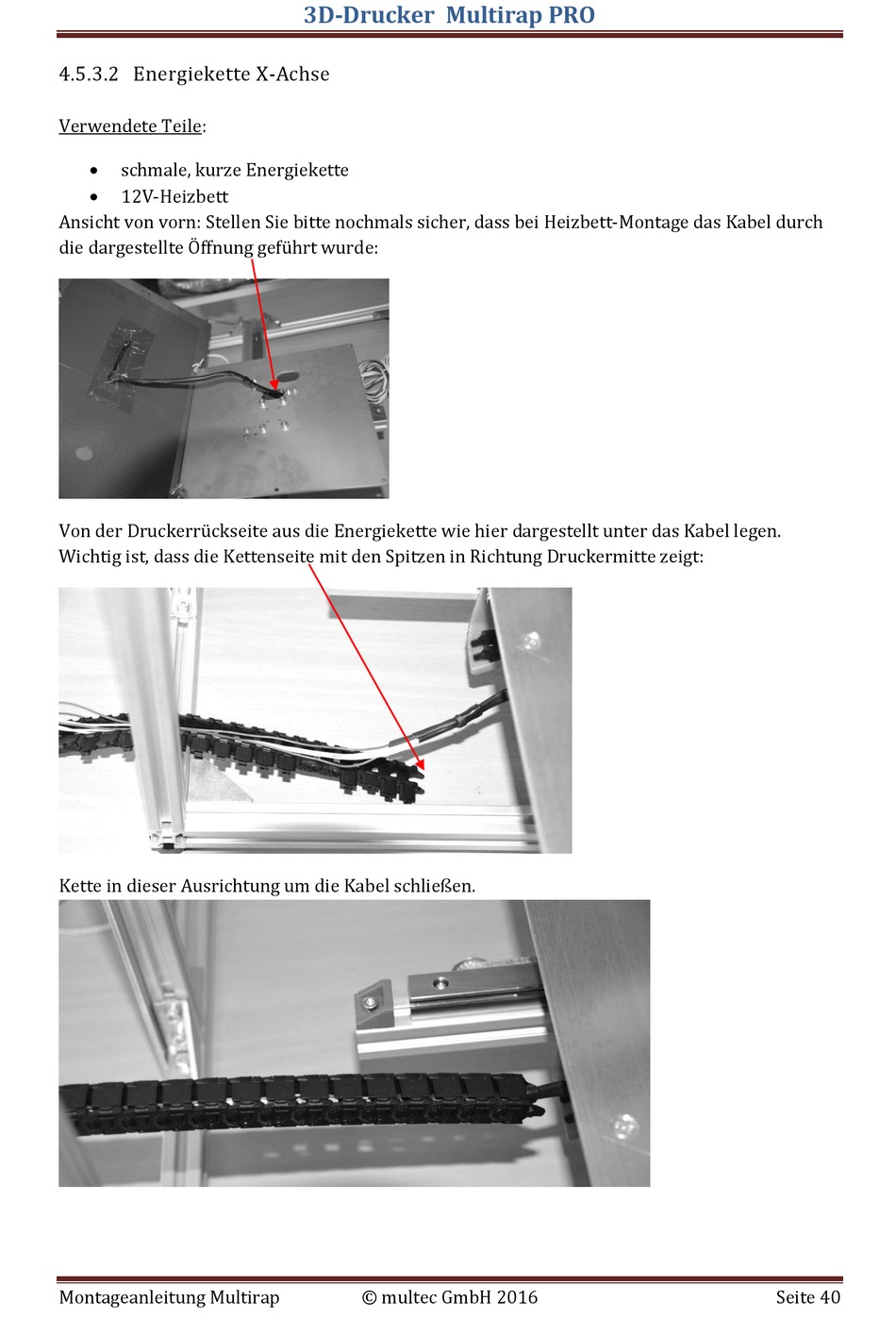

4.5.3.2 Energiekette X-Achse
Verwendete Teile:

schmale, kurze Energiekette

12V-Heizbett
Ansicht von vorn: Stellen Sie bitte nochmals sicher, dass bei Heizbett-Montage das Kabel durch
die dargestellte Öffnung geführt wurde:
Von der Druckerrückseite aus die Energiekette wie hier dargestellt unter das Kabel legen.
Wichtig ist, dass die Kettenseite mit den Spitzen in Richtung Druckermitte zeigt:
Kette in dieser Ausrichtung um die Kabel schließen.
