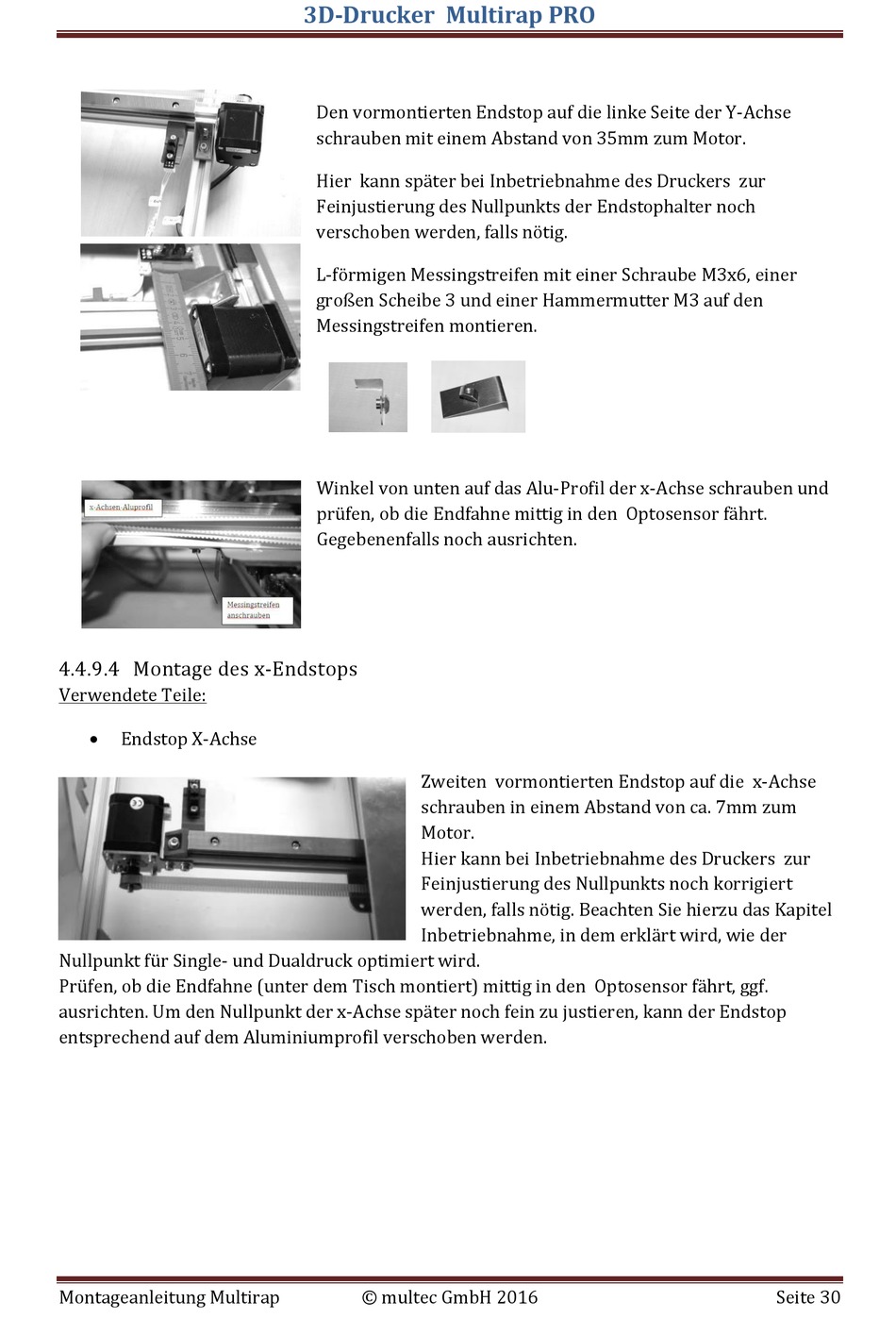

Multec Multirap M420S Aufbau- Und Bedienungsanleitung Seite 30

4.4.9.4 Montage des x-Endstops
Verwendete Teile:

Endstop X-Achse
Nullpunkt für Single- und Dualdruck optimiert wird.
Prüfen, ob die Endfahne (unter dem Tisch montiert) mittig in den Optosensor fährt, ggf.
ausrichten. Um den Nullpunkt der x-Achse später noch fein zu justieren, kann der Endstop
entsprechend auf dem Aluminiumprofil verschoben werden.
Montageanleitung Multirap
3D-Drucker Multirap PRO
Den vormontierten Endstop auf die linke Seite der Y-Achse
schrauben mit einem Abstand von 35mm zum Motor.
Hier kann später bei Inbetriebnahme des Druckers zur
Feinjustierung des Nullpunkts der Endstophalter noch
verschoben werden, falls nötig.
L-förmigen Messingstreifen mit einer Schraube M3x6, einer
großen Scheibe 3 und einer Hammermutter M3 auf den
Messingstreifen montieren.
Winkel von unten auf das Alu-Profil der x-Achse schrauben und
prüfen, ob die Endfahne mittig in den Optosensor fährt.
Gegebenenfalls noch ausrichten.
Zweiten vormontierten Endstop auf die x-Achse
schrauben in einem Abstand von ca. 7mm zum
Motor.
Hier kann bei Inbetriebnahme des Druckers zur
Feinjustierung des Nullpunkts noch korrigiert
werden, falls nötig. Beachten Sie hierzu das Kapitel
Inbetriebnahme, in dem erklärt wird, wie der
