5 M S
ULTI ENSE
Wenn Sie die Option MultiSense mit Ihrem Multirap erworben haben, dann finden Sie im
Folgenden die Anleitung zum Einbau, zur Inbetriebnahme und zum Betrieb mit dem MultiSense-
Aufrüstsatz.
Der MultiSense befindet sich mitsamt der 2xM8 Muttern im Steuerungsgehäuse. Dort ist
der Sensor bereits angeschlossen um den Einbau zu erleichtern.
5.1 M
ECHANISCHER
Setzen Sie den Sensor wie im Foto gezeigt so auf das Z-Profil, dass er etwa in Düsenhöhe endet.
Montageanleitung Multirap
3D-Drucker Multirap PRO
– A
UTOMATISCHE
E
INBAU
Das Halteblech für den MultiSense ist für alle Multirap 3D-
Drucker verwendbar. Für den M420 verwenden Sie bitte
die beiden unteren Bohrungen für die Fixierung des
Halteblechs auf dem Z-Profil, für die anderen Modelle
verwenden Sie je nach Bedarf die beiden oberen oder die
beiden unteren Befestigungsbohrungen.
Schrauben Sie die mitgelieferten M4x8 Schrauben mit
Unterlegscheiben ein und schrauben Sie die
Hammermuttern von hinten dagegen.

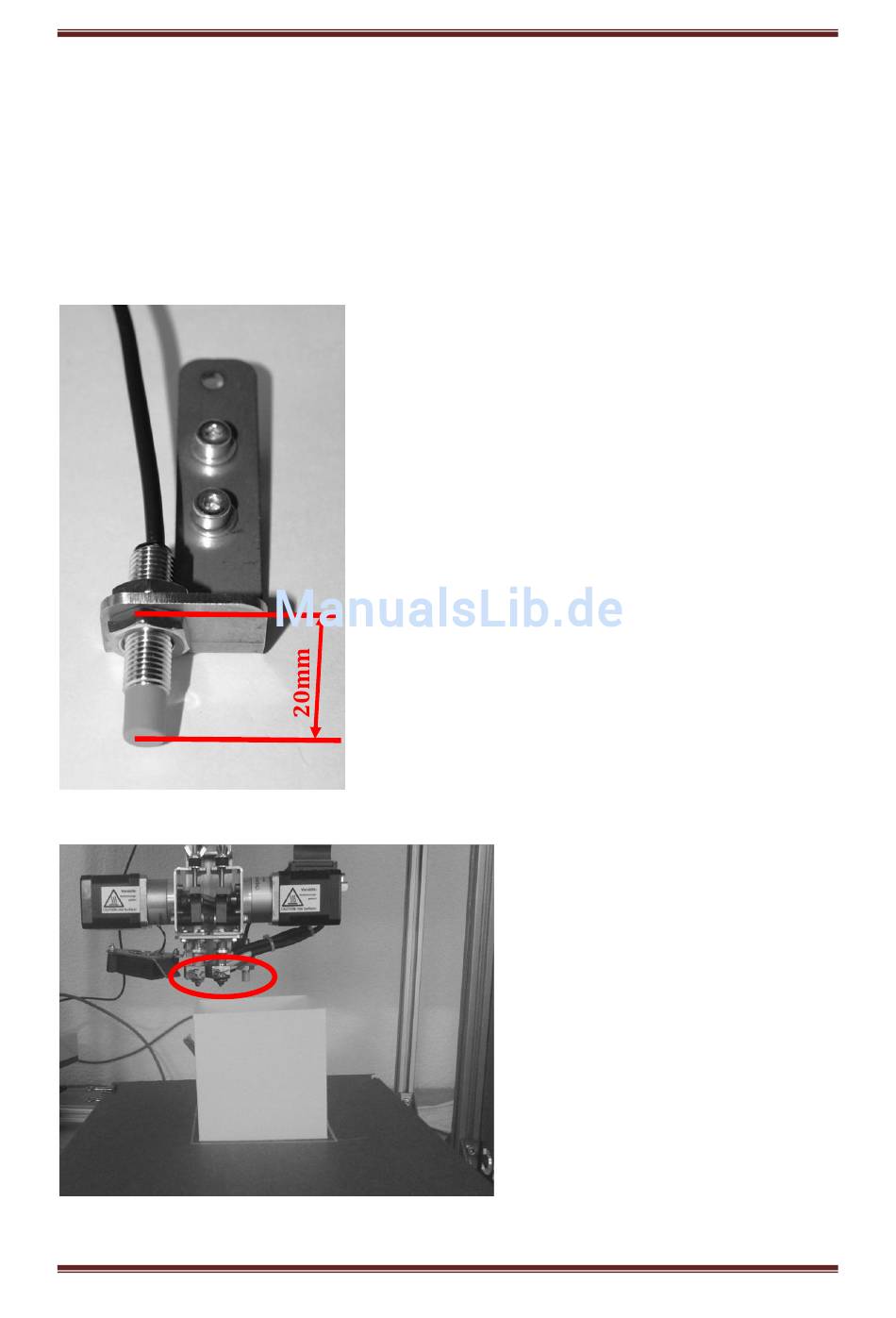

Setzen Sie den Sensor wie im Foto dargestellt in das
Halteblech ein und halten Sie eine Länge von ca. 20mm wie
dargestellt ein.
© multec GmbH 2016
T -A
ISCH USRICHTUNG
Seite 53
