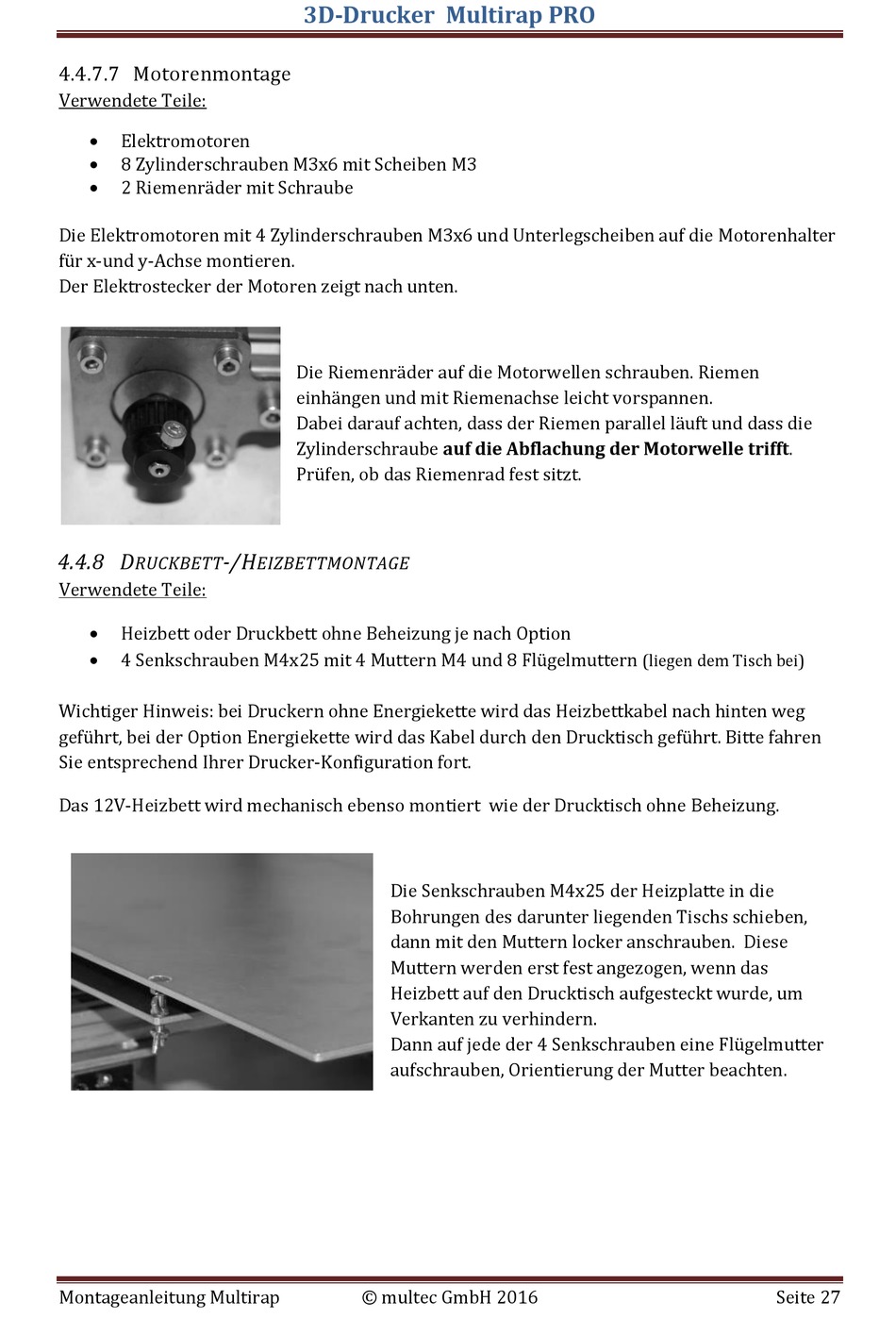

4.4.7.7 Motorenmontage
Verwendete Teile:

Elektromotoren

8 Zylinderschrauben M3x6 mit Scheiben M3

2 Riemenräder mit Schraube
Die Elektromotoren mit 4 Zylinderschrauben M3x6 und Unterlegscheiben auf die Motorenhalter
für x-und y-Achse montieren.
Der Elektrostecker der Motoren zeigt nach unten.
4.4.8 D -/H
RUCKBETT
Verwendete Teile:

Heizbett oder Druckbett ohne Beheizung je nach Option

4 Senkschrauben M4x25 mit 4 Muttern M4 und 8 Flügelmuttern
Wichtiger Hinweis: bei Druckern ohne Energiekette wird das Heizbettkabel nach hinten weg
geführt, bei der Option Energiekette wird das Kabel durch den Drucktisch geführt. Bitte fahren
Sie entsprechend Ihrer Drucker-Konfiguration fort.
Das 12V-Heizbett wird mechanisch ebenso montiert wie der Drucktisch ohne Beheizung.
Montageanleitung Multirap
3D-Drucker Multirap PRO
Die Riemenräder auf die Motorwellen schrauben. Riemen
einhängen und mit Riemenachse leicht vorspannen.
Dabei darauf achten, dass der Riemen parallel läuft und dass die
Zylinderschraube auf die Abflachung der Motorwelle trifft.
Prüfen, ob das Riemenrad fest sitzt.
EIZBETTMONTAGE
Die Senkschrauben M4x25 der Heizplatte in die
Bohrungen des darunter liegenden Tischs schieben,
dann mit den Muttern locker anschrauben. Diese
Muttern werden erst fest angezogen, wenn das
Heizbett auf den Drucktisch aufgesteckt wurde, um
Verkanten zu verhindern.
Dann auf jede der 4 Senkschrauben eine Flügelmutter
aufschrauben, Orientierung der Mutter beachten.
© multec GmbH 2016
(liegen dem Tisch bei)
