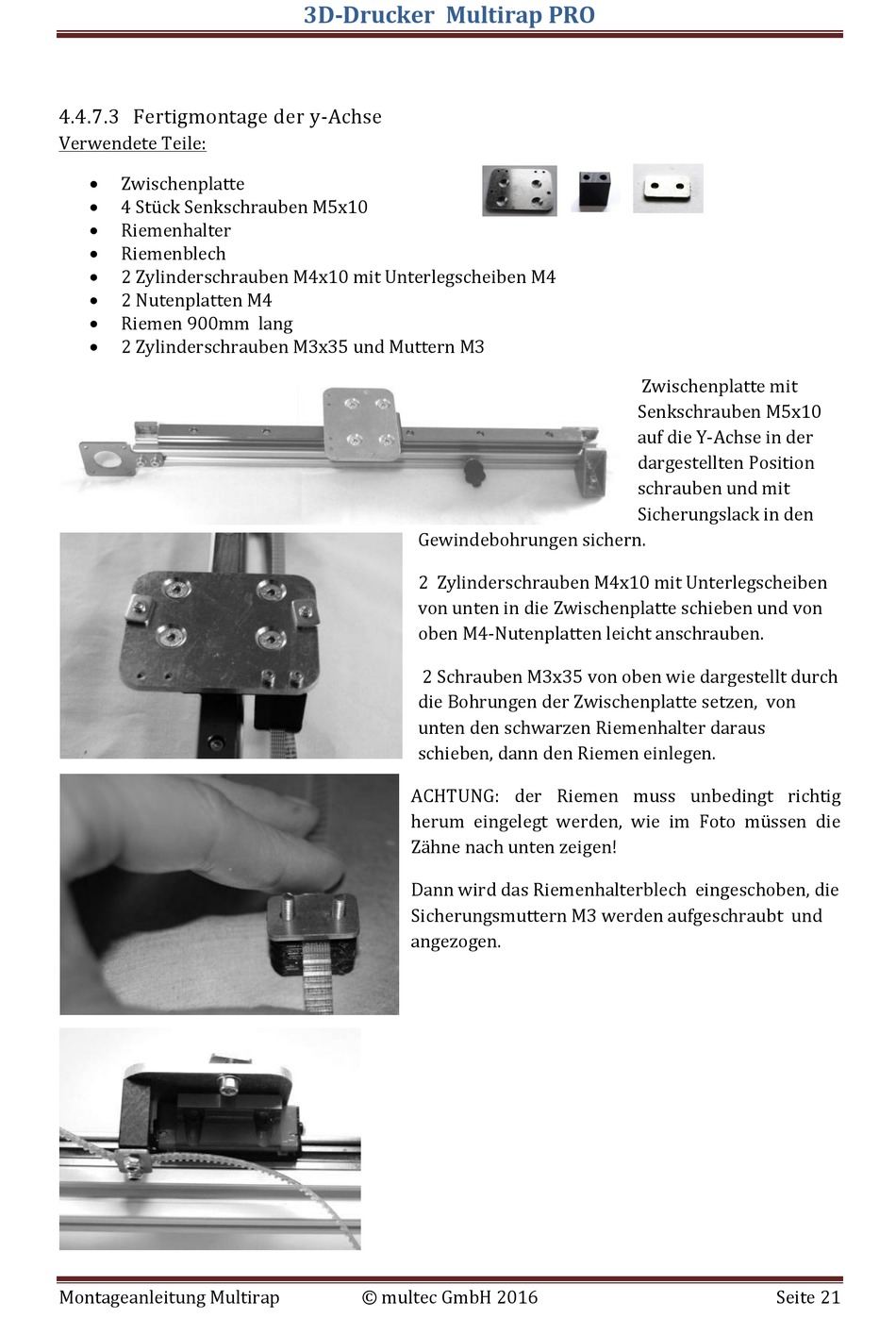

Multec Multirap M420S Aufbau- Und Bedienungsanleitung Seite 21

4.4.7.3 Fertigmontage der y-Achse
Verwendete Teile:

Zwischenplatte

4 Stück Senkschrauben M5x10

Riemenhalter

Riemenblech

2 Zylinderschrauben M4x10 mit Unterlegscheiben M4

2 Nutenplatten M4

Riemen 900mm lang

2 Zylinderschrauben M3x35 und Muttern M3
Montageanleitung Multirap
3D-Drucker Multirap PRO
Gewindebohrungen sichern.
2 Zylinderschrauben M4x10 mit Unterlegscheiben
von unten in die Zwischenplatte schieben und von
oben M4-Nutenplatten leicht anschrauben.
2 Schrauben M3x35 von oben wie dargestellt durch
die Bohrungen der Zwischenplatte setzen, von
unten den schwarzen Riemenhalter daraus
schieben, dann den Riemen einlegen.
ACHTUNG: der Riemen muss unbedingt richtig
herum eingelegt werden, wie im Foto müssen die
Zähne nach unten zeigen!
Dann wird das Riemenhalterblech eingeschoben, die
Sicherungsmuttern M3 werden aufgeschraubt und
angezogen.
© multec GmbH 2016
Zwischenplatte mit
Senkschrauben M5x10
auf die Y-Achse in der
dargestellten Position
schrauben und mit
Sicherungslack in den
