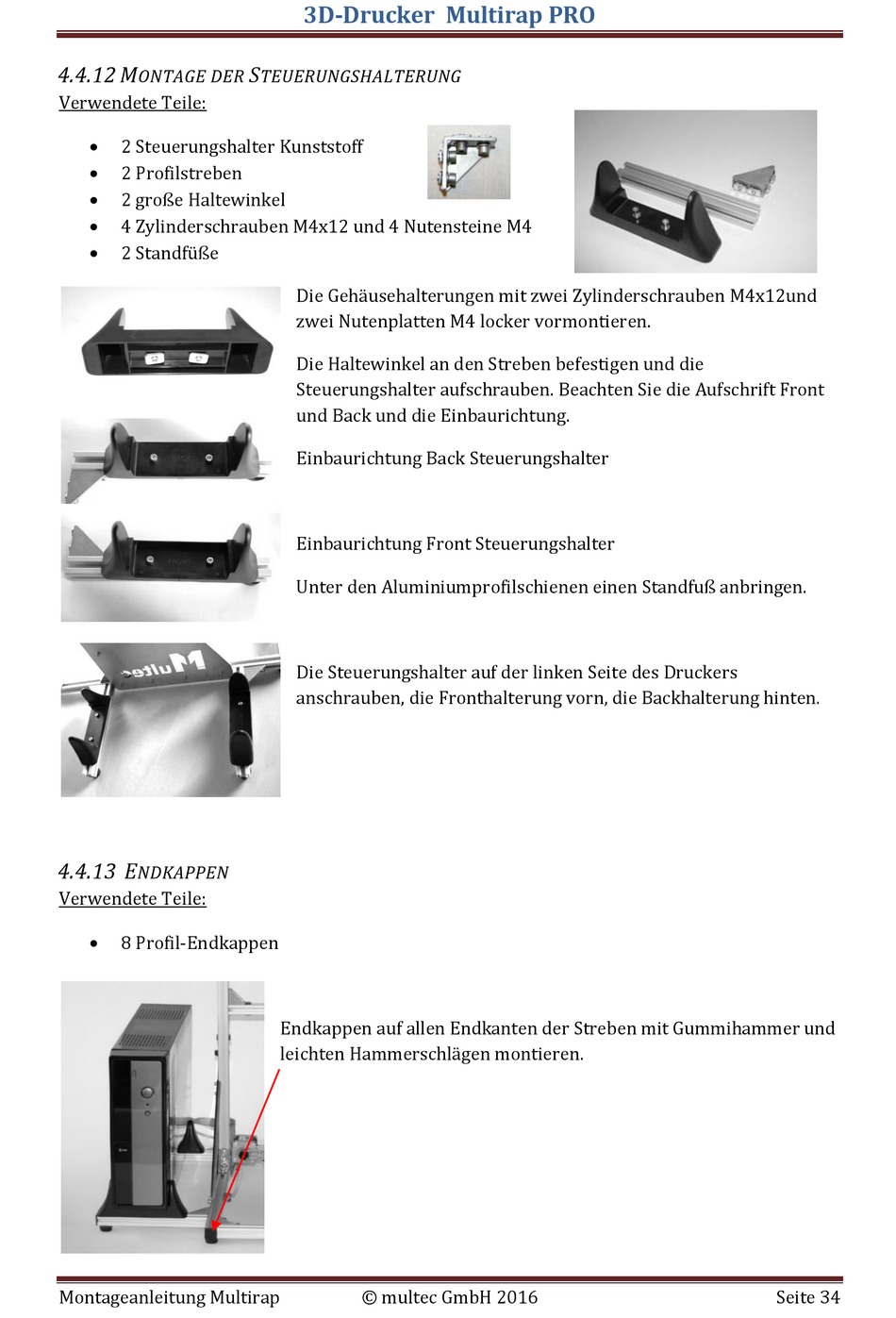

4.4.12 M
ONTAGE DER
Verwendete Teile:

2 Steuerungshalter Kunststoff

2 Profilstreben

2 große Haltewinkel

4 Zylinderschrauben M4x12 und 4 Nutensteine M4

2 Standfüße
4.4.13 E
NDKAPPEN
Verwendete Teile:

8 Profil-Endkappen
Montageanleitung Multirap
3D-Drucker Multirap PRO
S
TEUERUNGSHALTERUNG
Die Gehäusehalterungen mit zwei Zylinderschrauben M4x12und
zwei Nutenplatten M4 locker vormontieren.
Die Haltewinkel an den Streben befestigen und die
Steuerungshalter aufschrauben. Beachten Sie die Aufschrift Front
und Back und die Einbaurichtung.
Einbaurichtung Back Steuerungshalter
Einbaurichtung Front Steuerungshalter
Unter den Aluminiumprofilschienen einen Standfuß anbringen.
Die Steuerungshalter auf der linken Seite des Druckers
anschrauben, die Fronthalterung vorn, die Backhalterung hinten.
Endkappen auf allen Endkanten der Streben mit Gummihammer und
leichten Hammerschlägen montieren.
