4.4.14 E -M
XTRUDER
Verwendete Teile:

Justierwinkel des Extruders (vom Extruder zuvor abnehmen)

Extruder
Z-Achse hoch fahren, so dass der Extruder mit Justierwinkel von unten in die Profilnuten
eingeschoben werden kann.

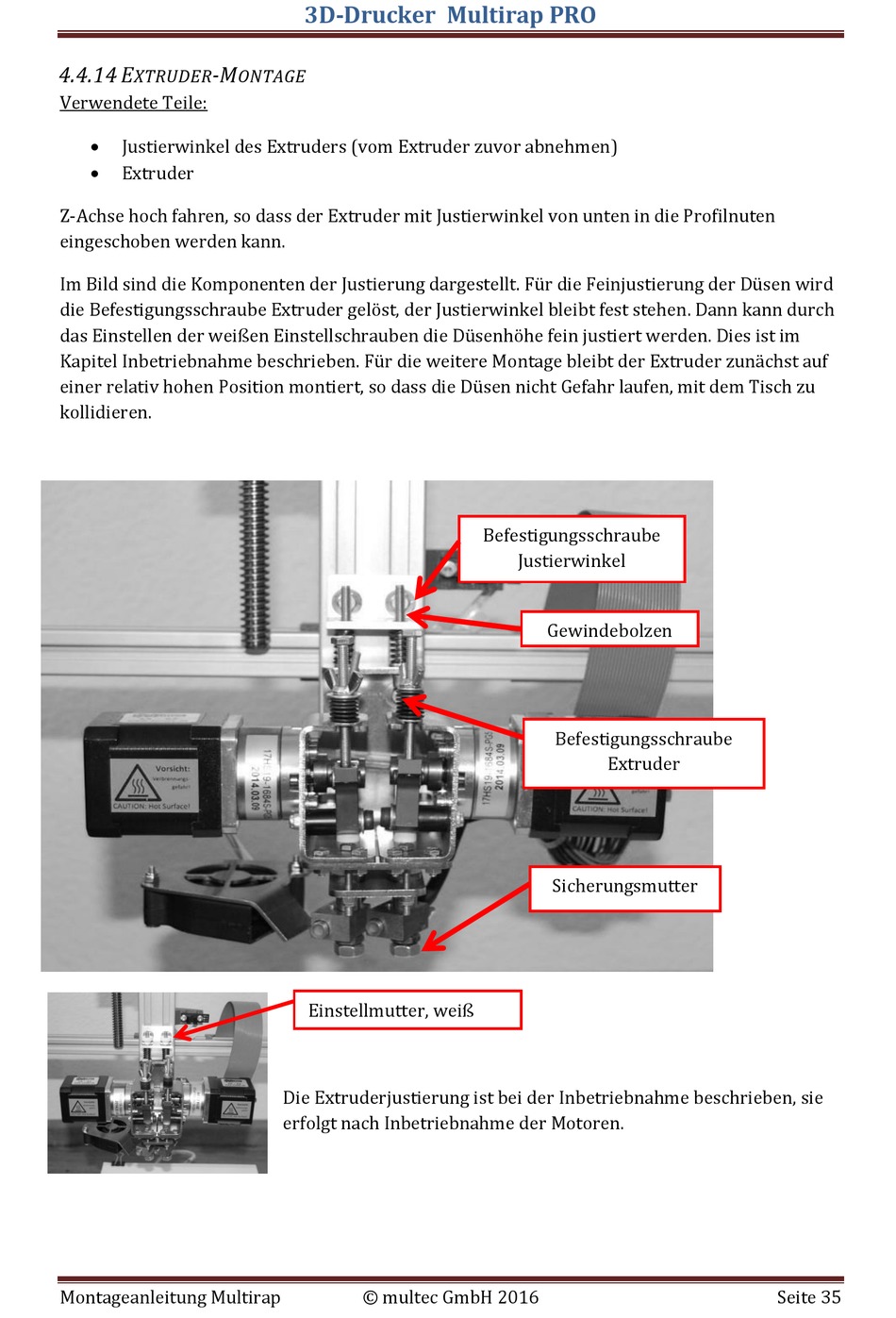

Im Bild sind die Komponenten der Justierung dargestellt. Für die Feinjustierung der Düsen wird
die Befestigungsschraube Extruder gelöst, der Justierwinkel bleibt fest stehen. Dann kann durch
das Einstellen der weißen Einstellschrauben die Düsenhöhe fein justiert werden. Dies ist im
Kapitel Inbetriebnahme beschrieben. Für die weitere Montage bleibt der Extruder zunächst auf
einer relativ hohen Position montiert, so dass die Düsen nicht Gefahr laufen, mit dem Tisch zu
kollidieren.
Montageanleitung Multirap
3D-Drucker Multirap PRO
ONTAGE
Einstellmutter, weiß
Die Extruderjustierung ist bei der Inbetriebnahme beschrieben, sie
erfolgt nach Inbetriebnahme der Motoren.
© multec GmbH 2016
Befestigungsschraube
Justierwinkel
Gewindebolzen
Befestigungsschraube
Extruder
Sicherungsmutter
