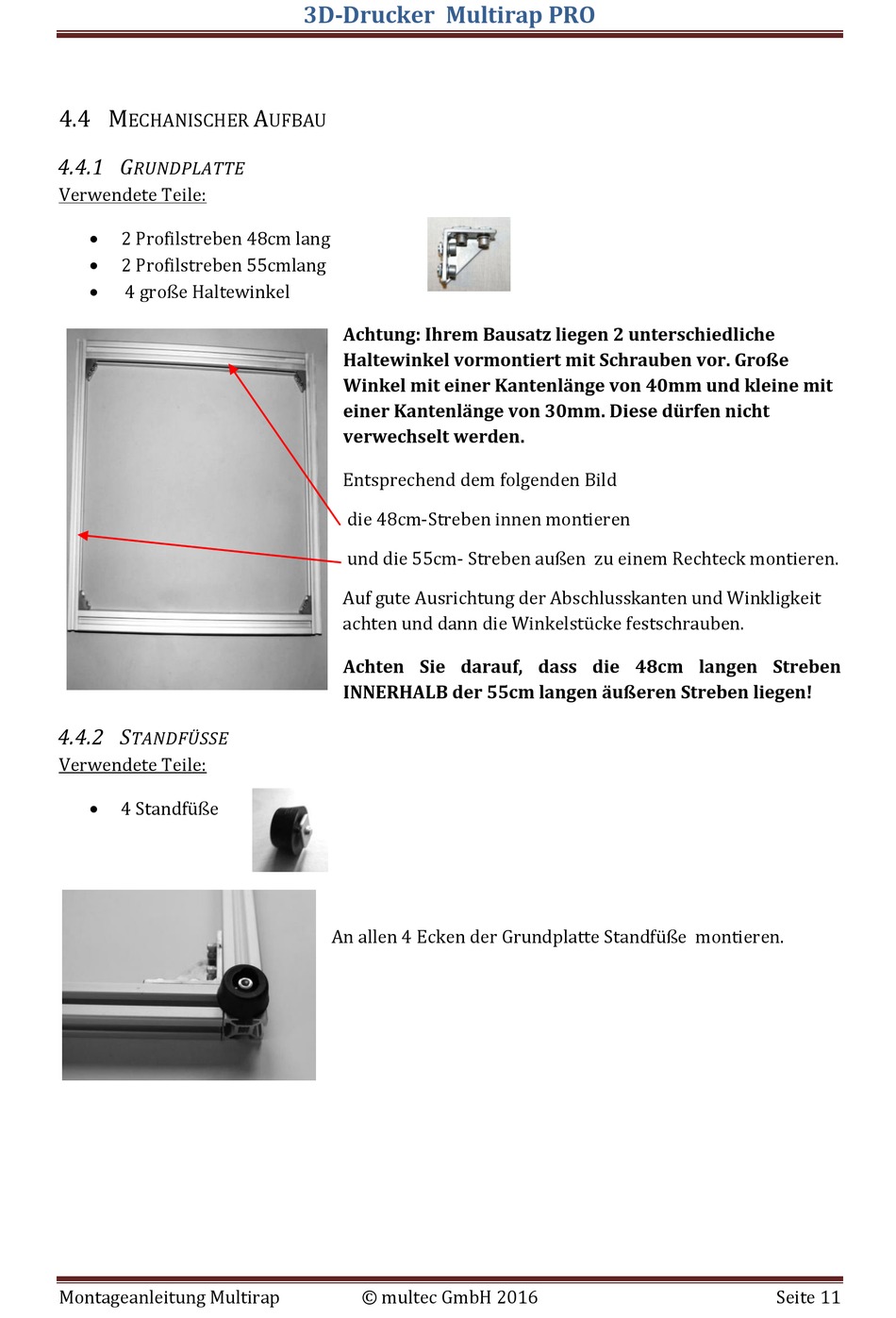

4.4 M
ECHANISCHER
4.4.1 G
RUNDPLATTE
Verwendete Teile:

2 Profilstreben 48cm lang

2 Profilstreben 55cmlang

4 große Haltewinkel
4.4.2 S
TANDFÜSSE
Verwendete Teile:

4 Standfüße
Montageanleitung Multirap
3D-Drucker Multirap PRO
A
UFBAU
Achtung: Ihrem Bausatz liegen 2 unterschiedliche
Haltewinkel vormontiert mit Schrauben vor. Große
Winkel mit einer Kantenlänge von 40mm und kleine mit
einer Kantenlänge von 30mm. Diese dürfen nicht
verwechselt werden.
Entsprechend dem folgenden Bild
die 48cm-Streben innen montieren
und die 55cm- Streben außen zu einem Rechteck montieren.
Auf gute Ausrichtung der Abschlusskanten und Winkligkeit
achten und dann die Winkelstücke festschrauben.
Achten Sie darauf, dass die 48cm langen Streben
INNERHALB der 55cm langen äußeren Streben liegen!
An allen 4 Ecken der Grundplatte Standfüße montieren.
© multec GmbH 2016 Seite 11
