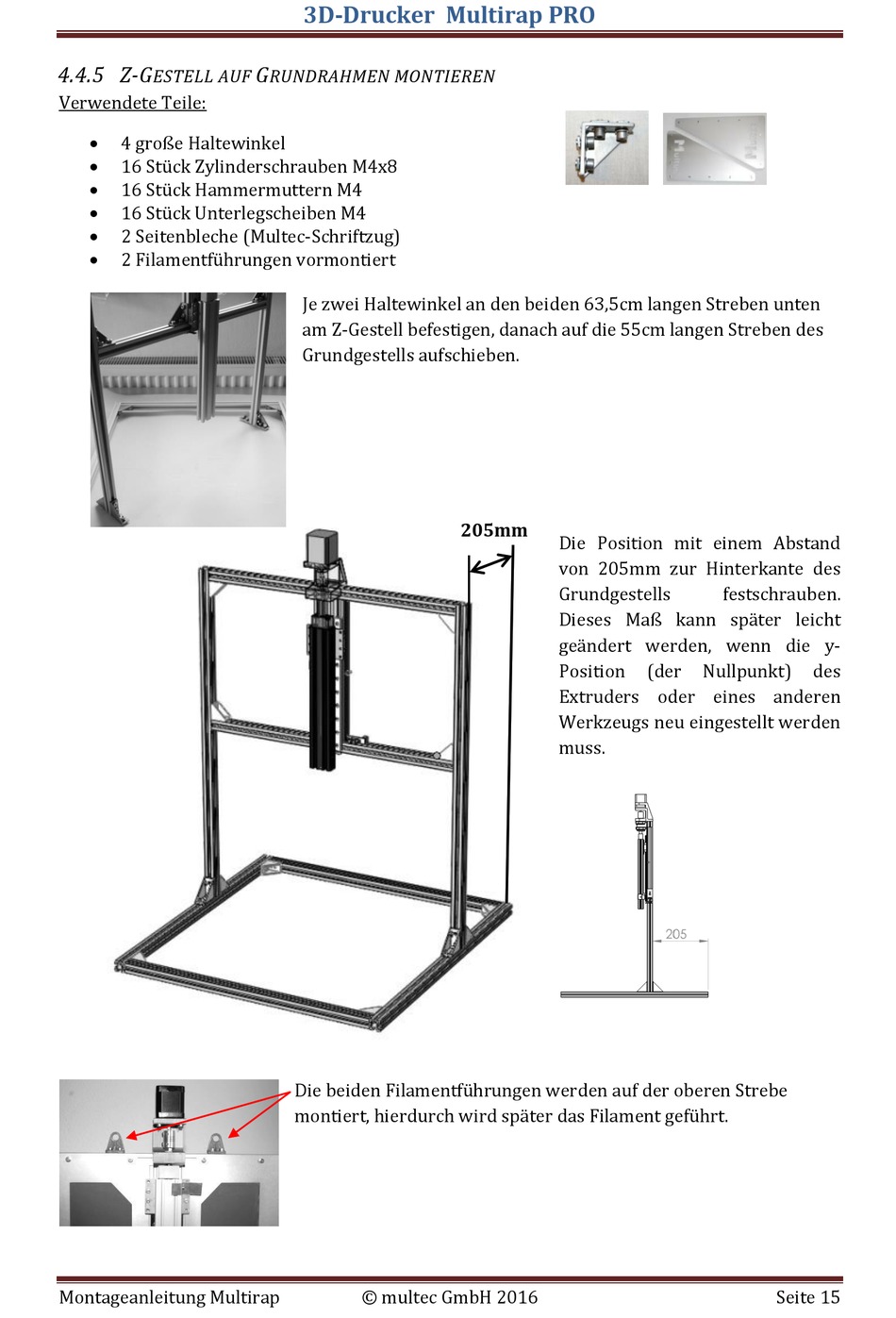

4.4.5 Z-G
ESTELL AUF
Verwendete Teile:
4 große Haltewinkel
16 Stück Zylinderschrauben M4x8
16 Stück Hammermuttern M4
16 Stück Unterlegscheiben M4
2 Seitenbleche (Multec-Schriftzug)
2 Filamentführungen vormontiert
Montageanleitung Multirap
3D-Drucker Multirap PRO
G
RUNDRAHMEN MONTIEREN
Je zwei Haltewinkel an den beiden 63,5cm langen Streben unten
am Z-Gestell befestigen, danach auf die 55cm langen Streben des
Grundgestells aufschieben.
Die beiden Filamentführungen werden auf der oberen Strebe
montiert, hierdurch wird später das Filament geführt.
© multec GmbH 2016
205mm
Die Position mit einem Abstand
von 205mm zur Hinterkante des
Grundgestells
Dieses Maß kann später leicht
geändert werden, wenn die y-
Position
Extruders oder eines anderen
Werkzeugs neu eingestellt werden
muss.
festschrauben.
(der
Nullpunkt)
des
Seite 15
