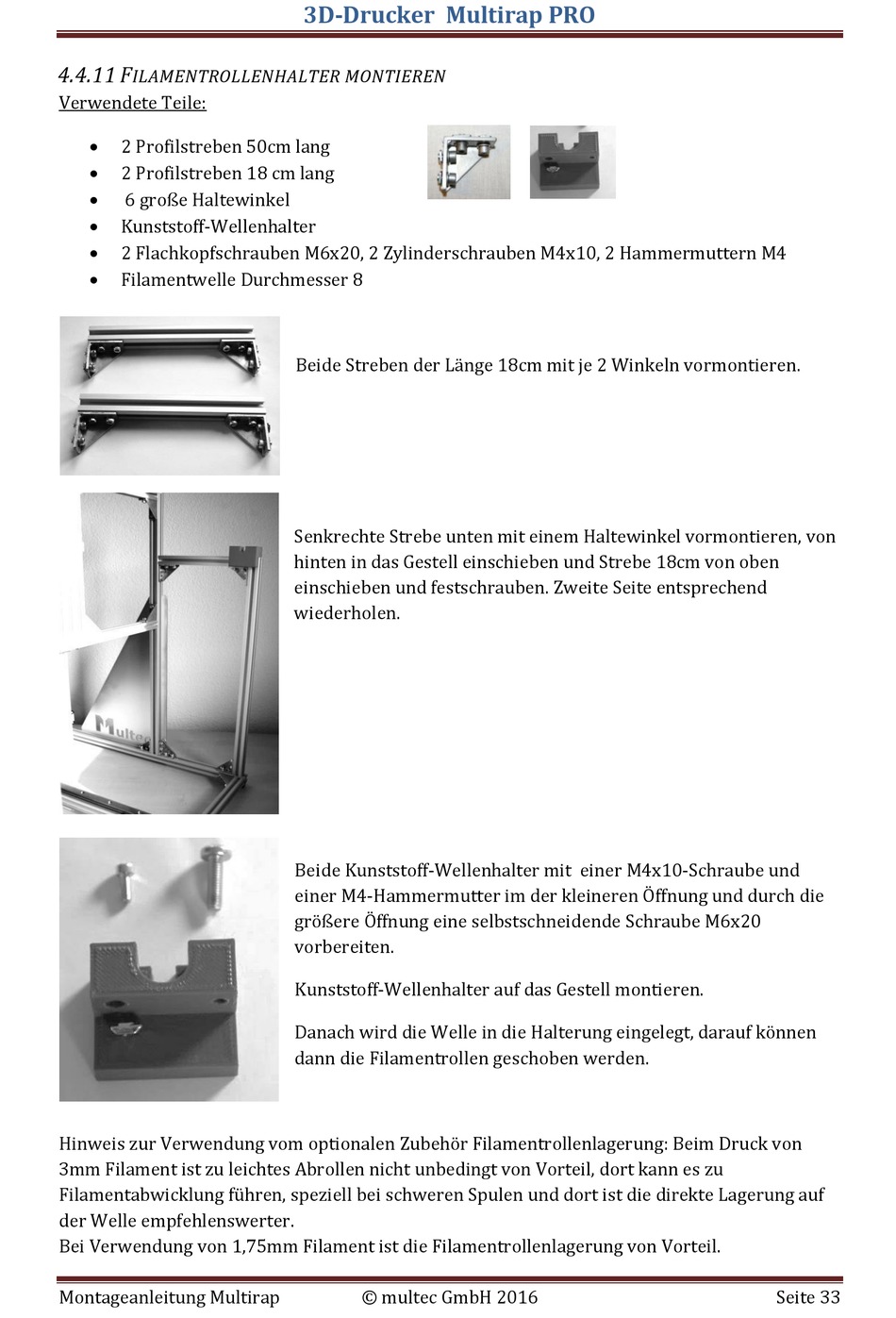

ILAMENTROLLENHALTER MONTIEREN

Verwendete Teile:

2 Profilstreben 50cm lang

2 Profilstreben 18 cm lang

6 große Haltewinkel

Kunststoff-Wellenhalter

2 Flachkopfschrauben M6x20, 2 Zylinderschrauben M4x10, 2 Hammermuttern M4

Filamentwelle Durchmesser 8
Hinweis zur Verwendung vom optionalen Zubehör Filamentrollenlagerung: Beim Druck von
3mm Filament ist zu leichtes Abrollen nicht unbedingt von Vorteil, dort kann es zu
Filamentabwicklung führen, speziell bei schweren Spulen und dort ist die direkte Lagerung auf
der Welle empfehlenswerter.
Bei Verwendung von 1,75mm Filament ist die Filamentrollenlagerung von Vorteil.
Montageanleitung Multirap
3D-Drucker Multirap PRO
Beide Streben der Länge 18cm mit je 2 Winkeln vormontieren.
Senkrechte Strebe unten mit einem Haltewinkel vormontieren, von
hinten in das Gestell einschieben und Strebe 18cm von oben
einschieben und festschrauben. Zweite Seite entsprechend
wiederholen.
Beide Kunststoff-Wellenhalter mit einer M4x10-Schraube und
einer M4-Hammermutter im der kleineren Öffnung und durch die
größere Öffnung eine selbstschneidende Schraube M6x20
vorbereiten.
Kunststoff-Wellenhalter auf das Gestell montieren.
Danach wird die Welle in die Halterung eingelegt, darauf können
dann die Filamentrollen geschoben werden.
