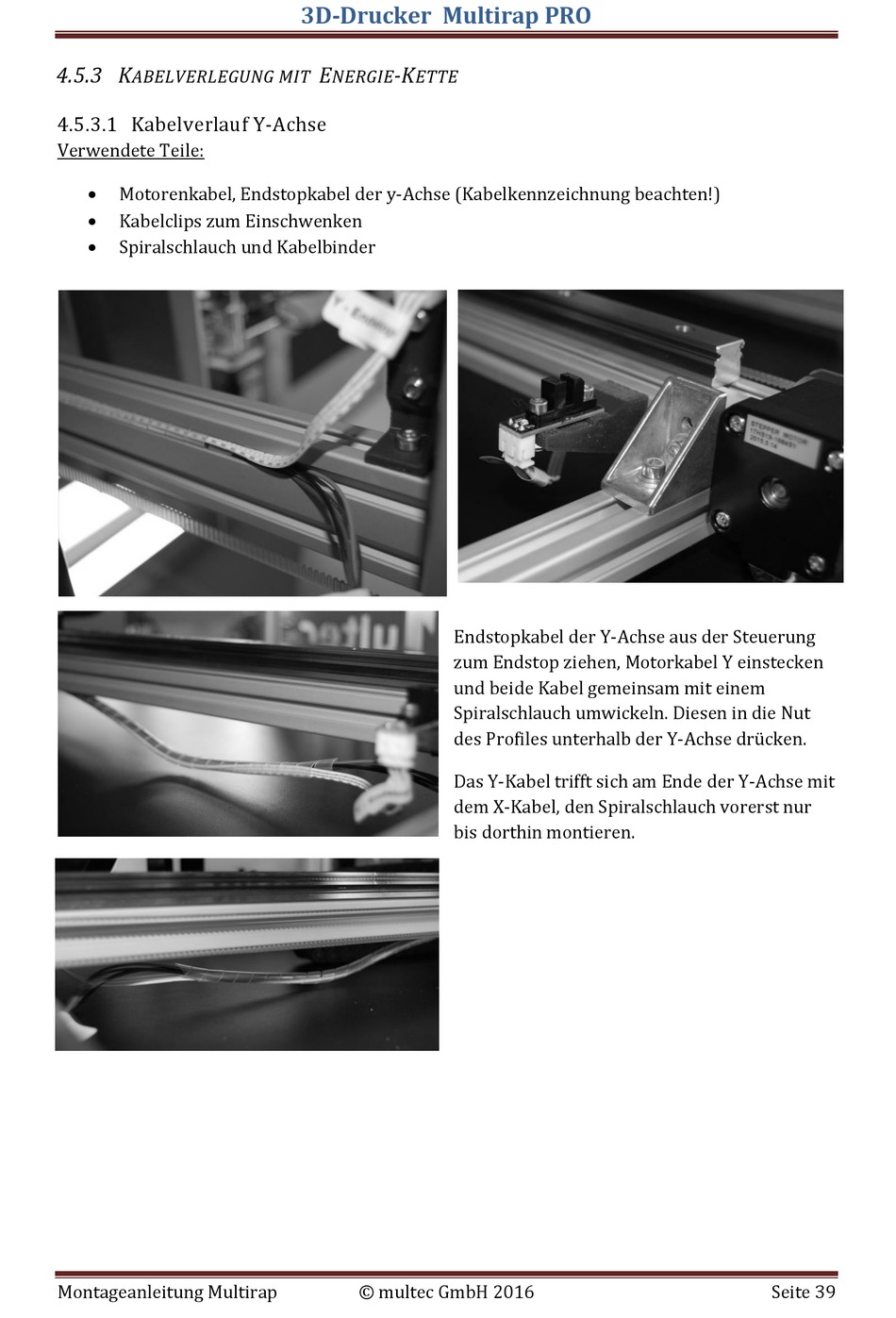

4.5.3 K
ABELVERLEGUNG MIT
4.5.3.1 Kabelverlauf Y-Achse
Verwendete Teile:
Motorenkabel, Endstopkabel der y-Achse (Kabelkennzeichnung beachten!)
Kabelclips zum Einschwenken
Spiralschlauch und Kabelbinder
Montageanleitung Multirap
3D-Drucker Multirap PRO
E
-K
NERGIE
ETTE
Endstopkabel der Y-Achse aus der Steuerung
zum Endstop ziehen, Motorkabel Y einstecken
und beide Kabel gemeinsam mit einem
Spiralschlauch umwickeln. Diesen in die Nut
des Profiles unterhalb der Y-Achse drücken.
Das Y-Kabel trifft sich am Ende der Y-Achse mit
dem X-Kabel, den Spiralschlauch vorerst nur
bis dorthin montieren.
© multec GmbH 2016
Seite 39
