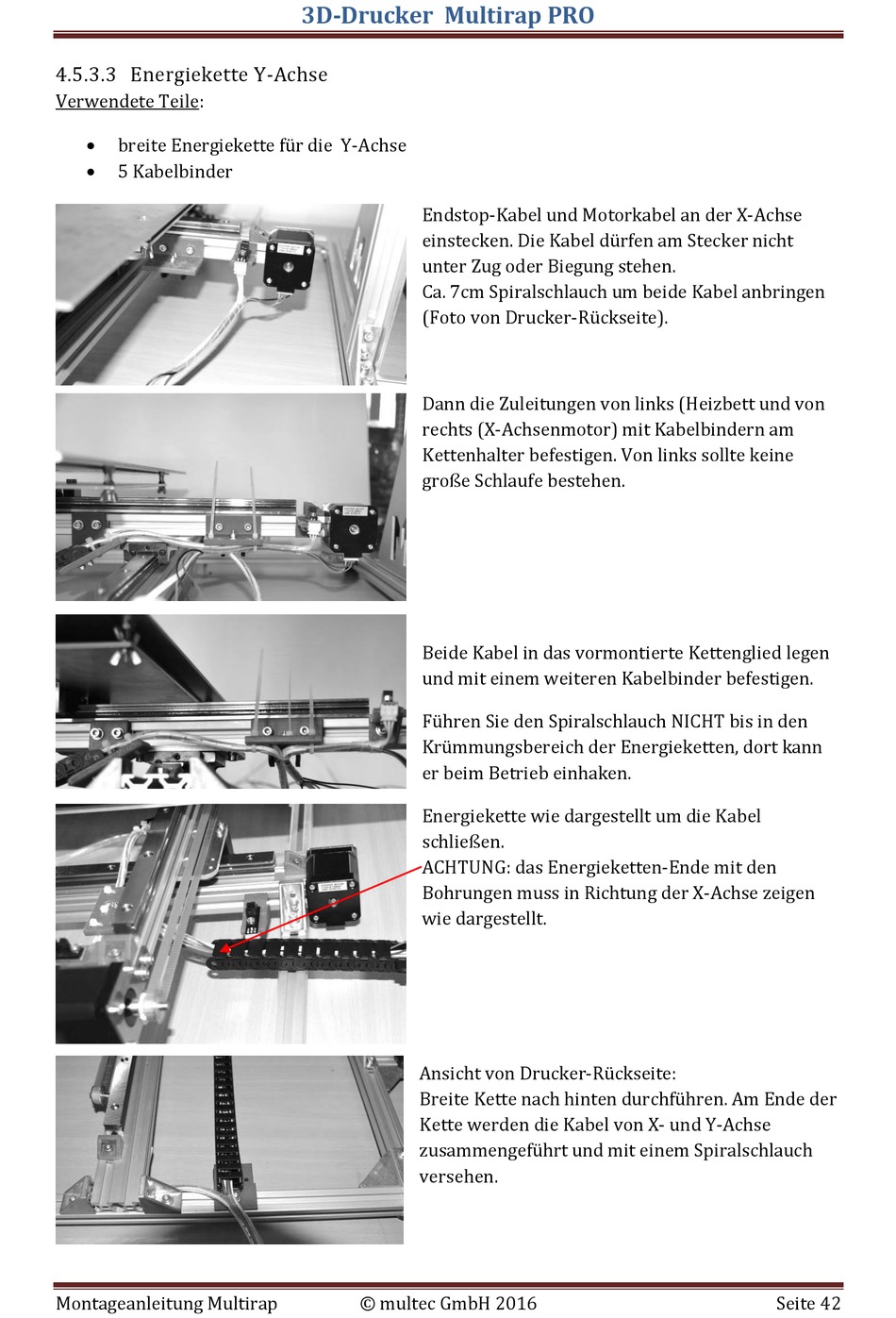

4.5.3.3 Energiekette Y-Achse
Verwendete Teile:

breite Energiekette für die Y-Achse

5 Kabelbinder
Montageanleitung Multirap
3D-Drucker Multirap PRO
Endstop-Kabel und Motorkabel an der X-Achse
einstecken. Die Kabel dürfen am Stecker nicht
unter Zug oder Biegung stehen.
Ca. 7cm Spiralschlauch um beide Kabel anbringen
(Foto von Drucker-Rückseite).
Dann die Zuleitungen von links (Heizbett und von
rechts (X-Achsenmotor) mit Kabelbindern am
Kettenhalter befestigen. Von links sollte keine
große Schlaufe bestehen.
Beide Kabel in das vormontierte Kettenglied legen
und mit einem weiteren Kabelbinder befestigen.
Führen Sie den Spiralschlauch NICHT bis in den
Krümmungsbereich der Energieketten, dort kann
er beim Betrieb einhaken.
Energiekette wie dargestellt um die Kabel
schließen.
ACHTUNG: das Energieketten-Ende mit den
Bohrungen muss in Richtung der X-Achse zeigen
wie dargestellt.
Ansicht von Drucker-Rückseite:
Breite Kette nach hinten durchführen. Am Ende der
Kette werden die Kabel von X- und Y-Achse
zusammengeführt und mit einem Spiralschlauch
versehen.
