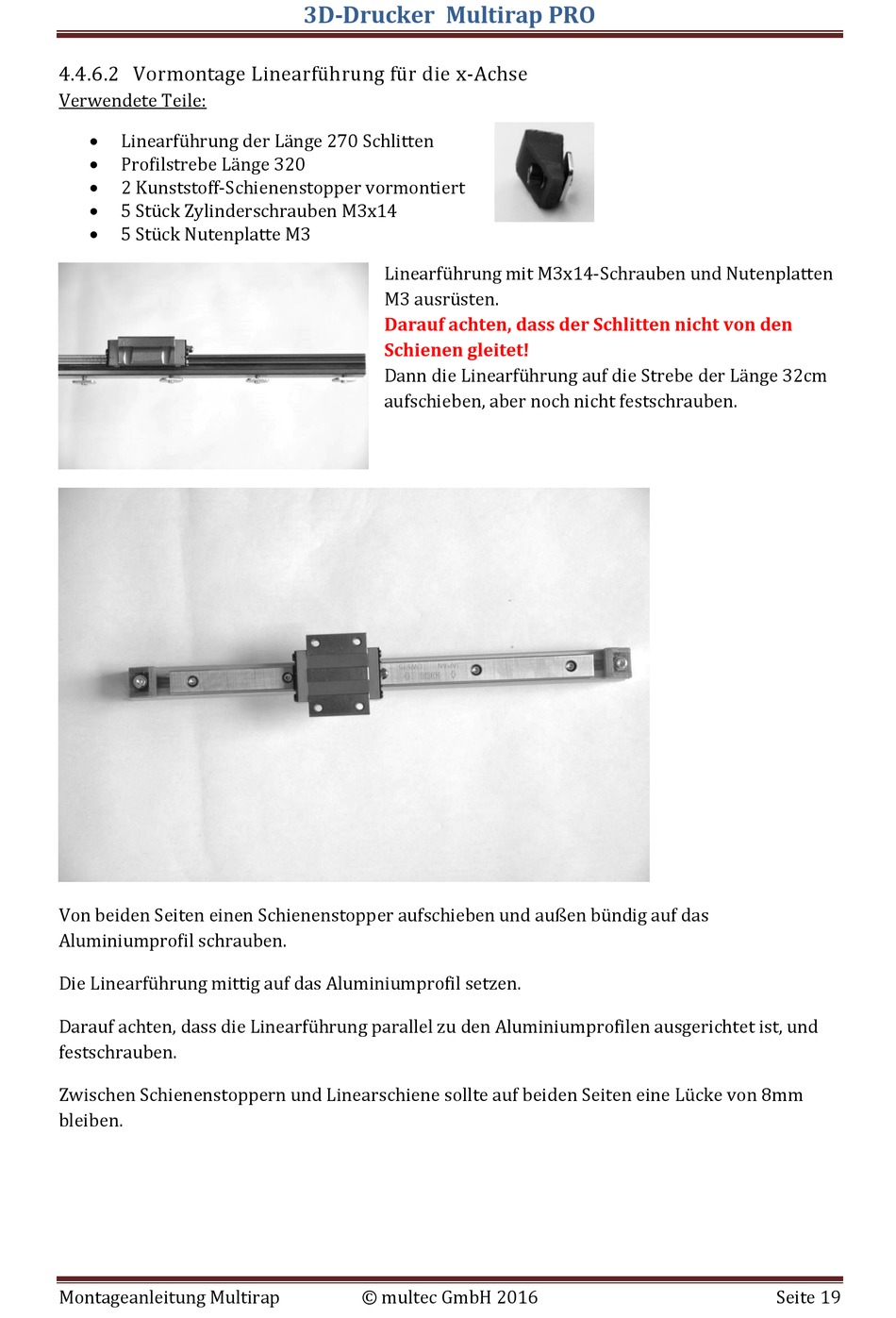

4.4.6.2 Vormontage Linearführung für die x-Achse
Verwendete Teile:

Linearführung der Länge 270 Schlitten

Profilstrebe Länge 320

2 Kunststoff-Schienenstopper vormontiert

5 Stück Zylinderschrauben M3x14

5 Stück Nutenplatte M3
Von beiden Seiten einen Schienenstopper aufschieben und außen bündig auf das
Aluminiumprofil schrauben.
Die Linearführung mittig auf das Aluminiumprofil setzen.
Darauf achten, dass die Linearführung parallel zu den Aluminiumprofilen ausgerichtet ist, und
festschrauben.
Zwischen Schienenstoppern und Linearschiene sollte auf beiden Seiten eine Lücke von 8mm
bleiben.
Montageanleitung Multirap
3D-Drucker Multirap PRO
Linearführung mit M3x14-Schrauben und Nutenplatten
M3 ausrüsten.
Darauf achten, dass der Schlitten nicht von den
Schienen gleitet!
Dann die Linearführung auf die Strebe der Länge 32cm
aufschieben, aber noch nicht festschrauben.
