Beide Winkel müssen bündig zur Aluminiumstrebe sitzen.
Montageanleitung Multirap
3D-Drucker Multirap PRO
© multec GmbH 2016

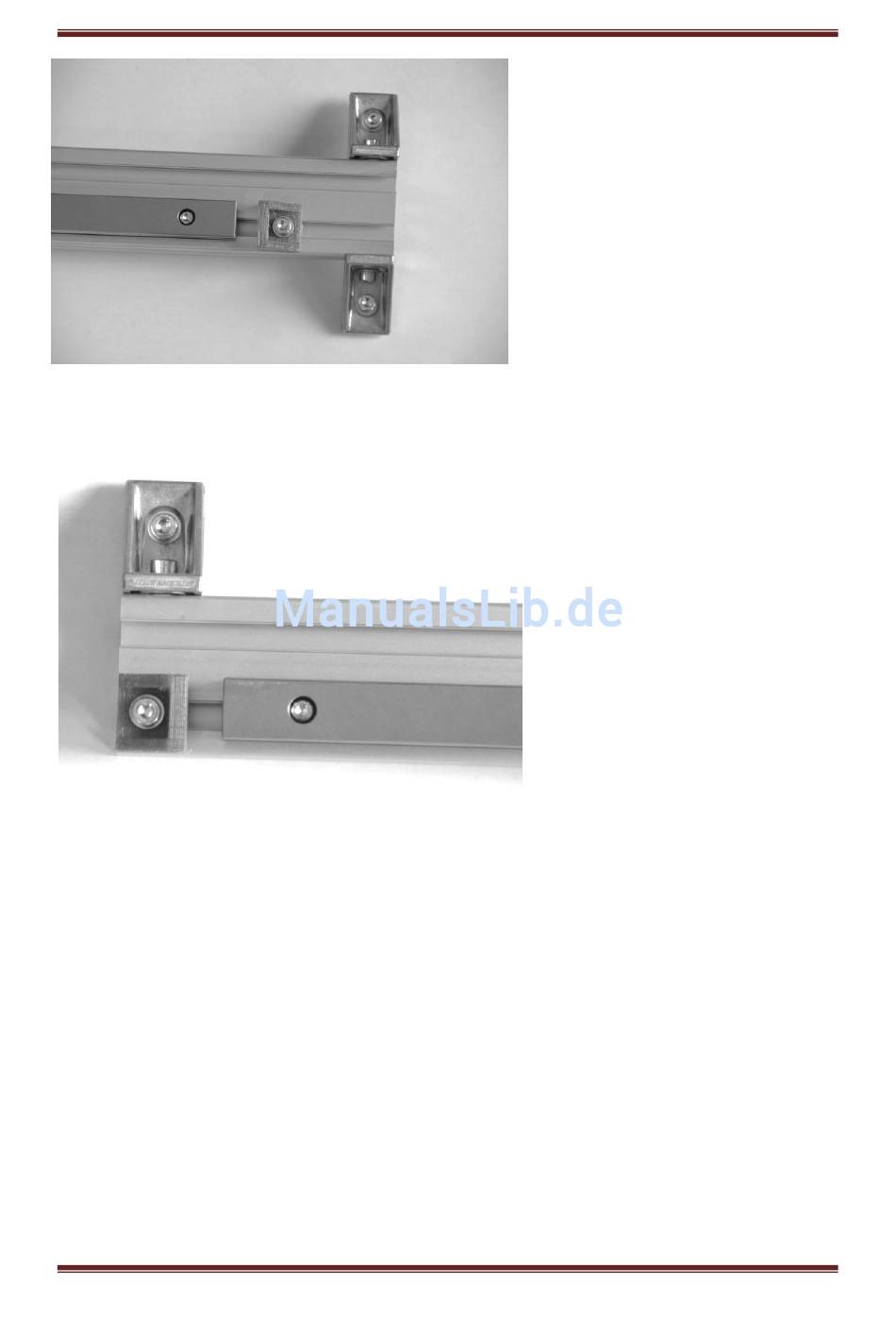

Auf der rechten Seite ebenfalls den
Schienenstopper mit einer Lücke von
7mm zur Linearschiene anbringen.
Auf beiden Seiten die 30mm-
Haltewinkel anbringen wie dargestellt.
Achtung: der kleine Haltewinkel hat
auf einer Seite eine Hammermutter
und auf der anderen eine
Nutenplatte!
Die Seite mit der Nutenplatte muss auf
der Strebe sitzen, die mit der
Hammermutter zeigt nach unten.
Auf der Gegenseite wird der dritte
Haltewinkel montiert wie
dargestellt. Auch hier auf die
Position der Nutplatte und bündigen
Einbau achten.
