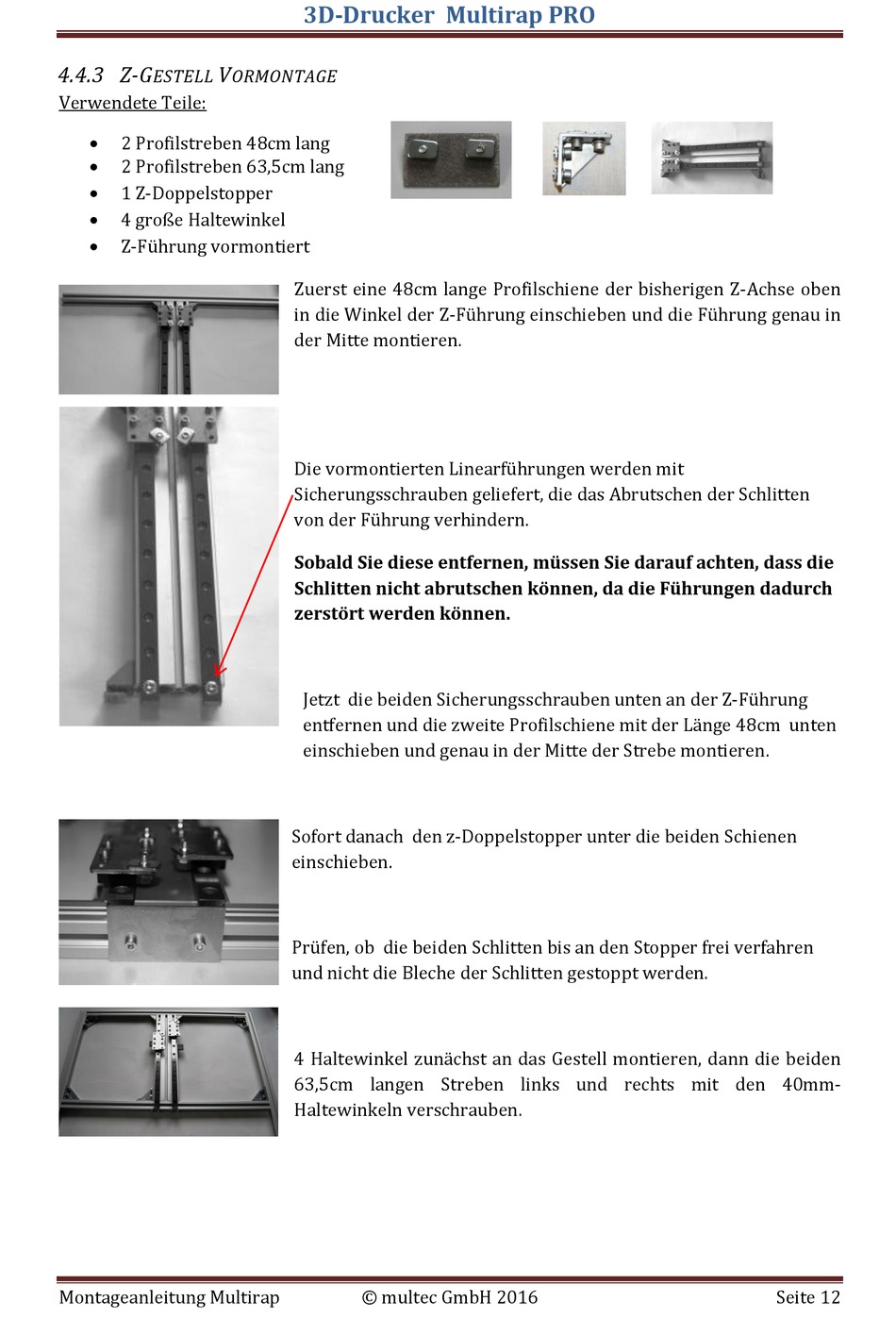

4.4.3 Z-G V
ESTELL
Verwendete Teile:

2 Profilstreben 48cm lang

2 Profilstreben 63,5cm lang

1 Z-Doppelstopper

4 große Haltewinkel

Z-Führung vormontiert
Montageanleitung Multirap
3D-Drucker Multirap PRO
ORMONTAGE
Zuerst eine 48cm lange Profilschiene der bisherigen Z-Achse oben
in die Winkel der Z-Führung einschieben und die Führung genau in
der Mitte montieren.
Die vormontierten Linearführungen werden mit
Sicherungsschrauben geliefert, die das Abrutschen der Schlitten
von der Führung verhindern.
Sobald Sie diese entfernen, müssen Sie darauf achten, dass die
Schlitten nicht abrutschen können, da die Führungen dadurch
zerstört werden können.
Jetzt die beiden Sicherungsschrauben unten an der Z-Führung
entfernen und die zweite Profilschiene mit der Länge 48cm unten
einschieben und genau in der Mitte der Strebe montieren.
Sofort danach den z-Doppelstopper unter die beiden Schienen
einschieben.
Prüfen, ob die beiden Schlitten bis an den Stopper frei verfahren
und nicht die Bleche der Schlitten gestoppt werden.
4 Haltewinkel zunächst an das Gestell montieren, dann die beiden
63,5cm langen Streben links und rechts mit den 40mm-
Haltewinkeln verschrauben.
