4.5.4 K
ABELVERLEGUNG
Dieses Kapitel ist nur für den M420 Single zu beachten, für den M420 Duo Pro installieren Sie
bitte gemäß Kapitel 4.5.5
Verwendete Teile:

Spiralschlauch

Kabelclips
Option ohne MultiSense
Umwickeln Sie das Z-Achsenmotorkabel und das Endstop-Kabel mit einem
Spiralschlauch. Das gleiche machen Sie mit dem Extruder-Kabel und dem
Düsenkühlungs-Kabel. Diese werden dann in die Kabelclips eingeklickt, so wie Sie es auf
den unteren Fotos sehen.
Option mit MultiSense
Umwickeln Sie das Z-Achsenmotorkabel mit einem Spiralschlauch. Das Extruder-Kabel,
das Düsenkühlungs-Kabel und das Kabel vom MultiSense werden mit einem
Spiralschlauch umwickelt. Diese werden dann in die Kabelclips eingeklickt, so wie Sie es
auf den unteren Fotos sehen.
Montageanleitung Multirap
3D-Drucker Multirap PRO
S -E
INGLE XTRUDER
© multec GmbH 2016

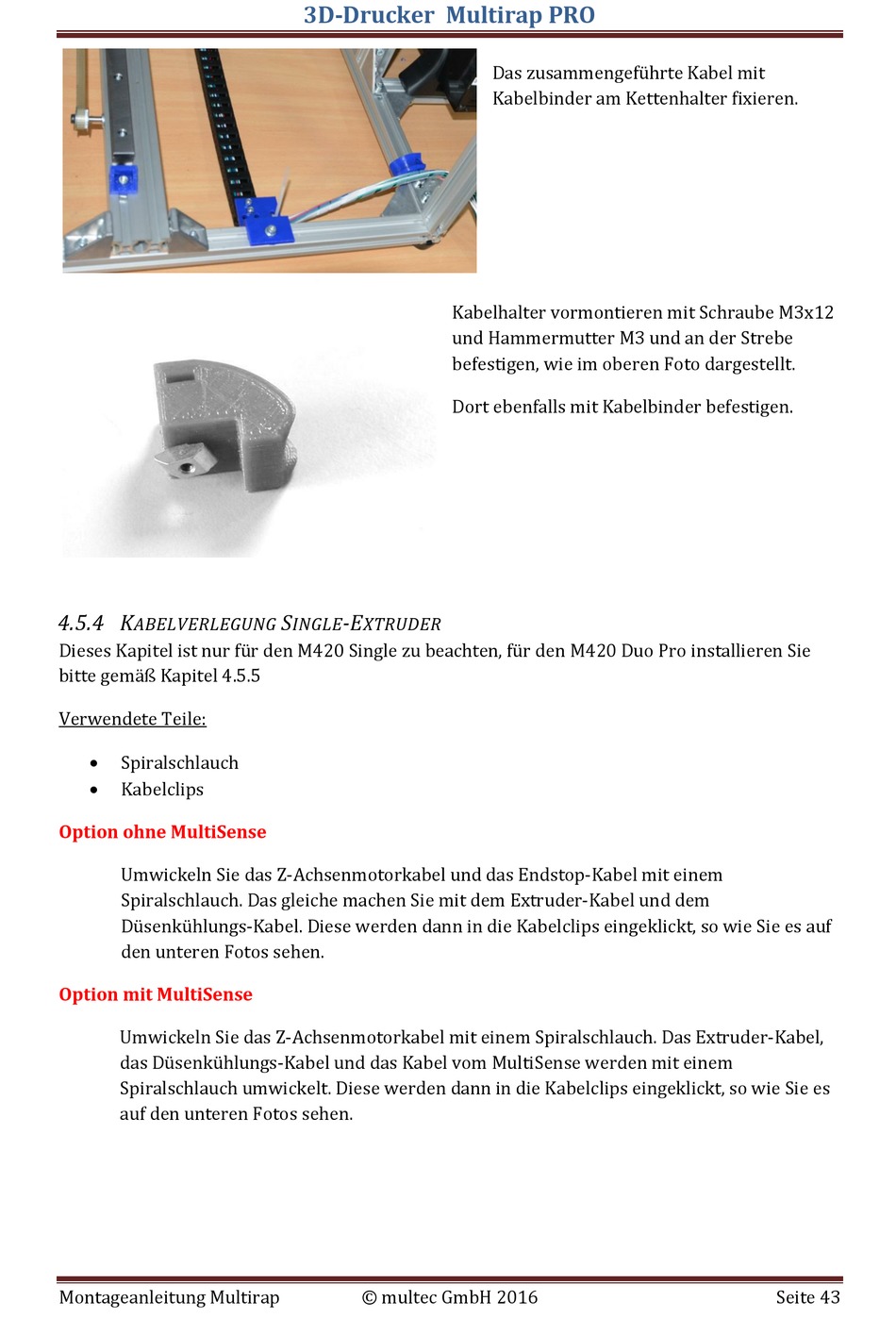

Das zusammengeführte Kabel mit
Kabelbinder am Kettenhalter fixieren.
Kabelhalter vormontieren mit Schraube M3x12
und Hammermutter M3 und an der Strebe
befestigen, wie im oberen Foto dargestellt.
Dort ebenfalls mit Kabelbinder befestigen.
Seite 43
