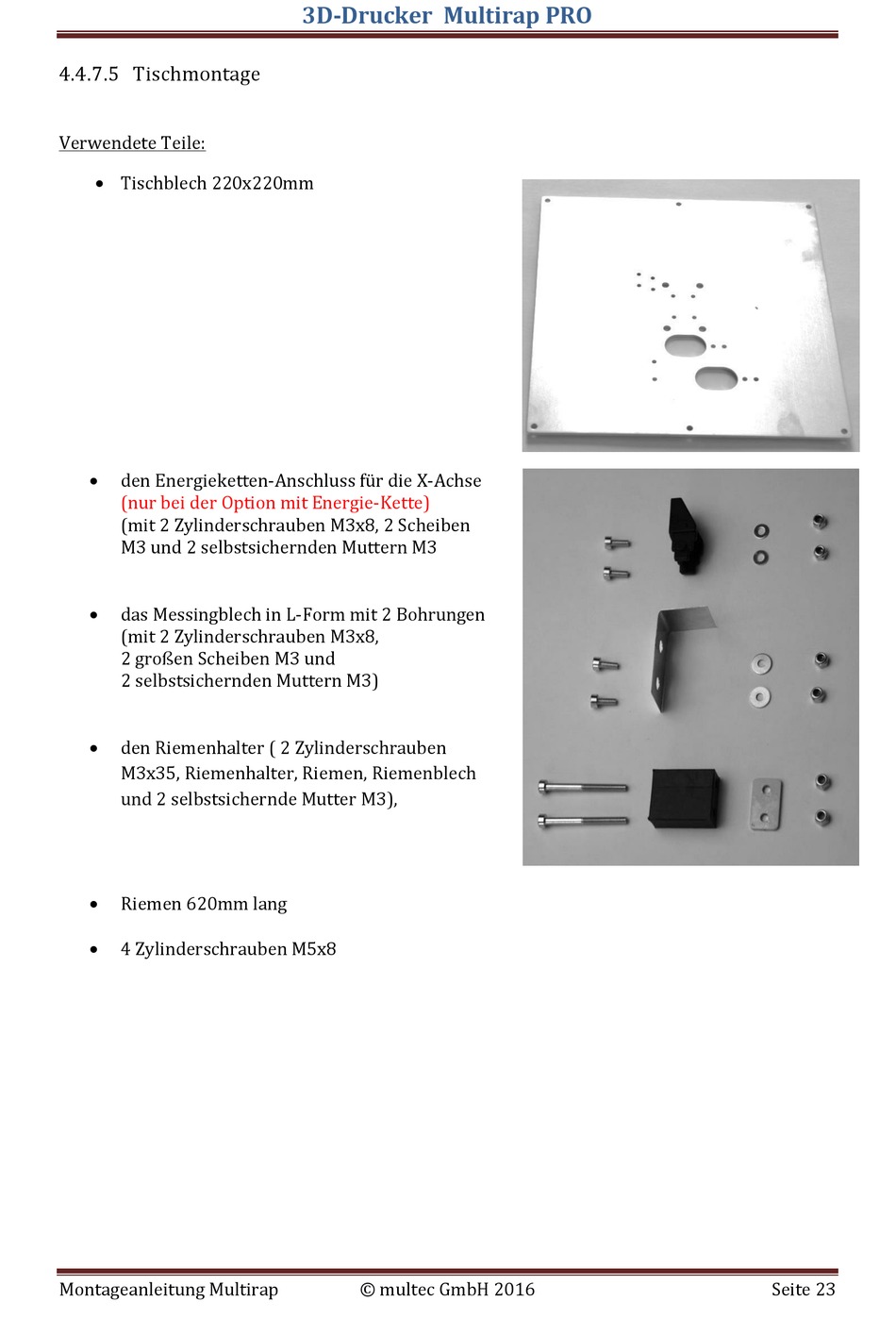

4.4.7.5 Tischmontage
Verwendete Teile:
 Tischblech 220x220mm

den Energieketten-Anschluss für die X-Achse
(nur bei der Option mit Energie-Kette)
(mit 2 Zylinderschrauben M3x8, 2 Scheiben
M3 und 2 selbstsichernden Muttern M3

das Messingblech in L-Form mit 2 Bohrungen
(mit 2 Zylinderschrauben M3x8,
2 großen Scheiben M3 und
2 selbstsichernden Muttern M3)

den Riemenhalter ( 2 Zylinderschrauben
M3x35, Riemenhalter, Riemen, Riemenblech
und 2 selbstsichernde Mutter M3),

Riemen 620mm lang

4 Zylinderschrauben M5x8
