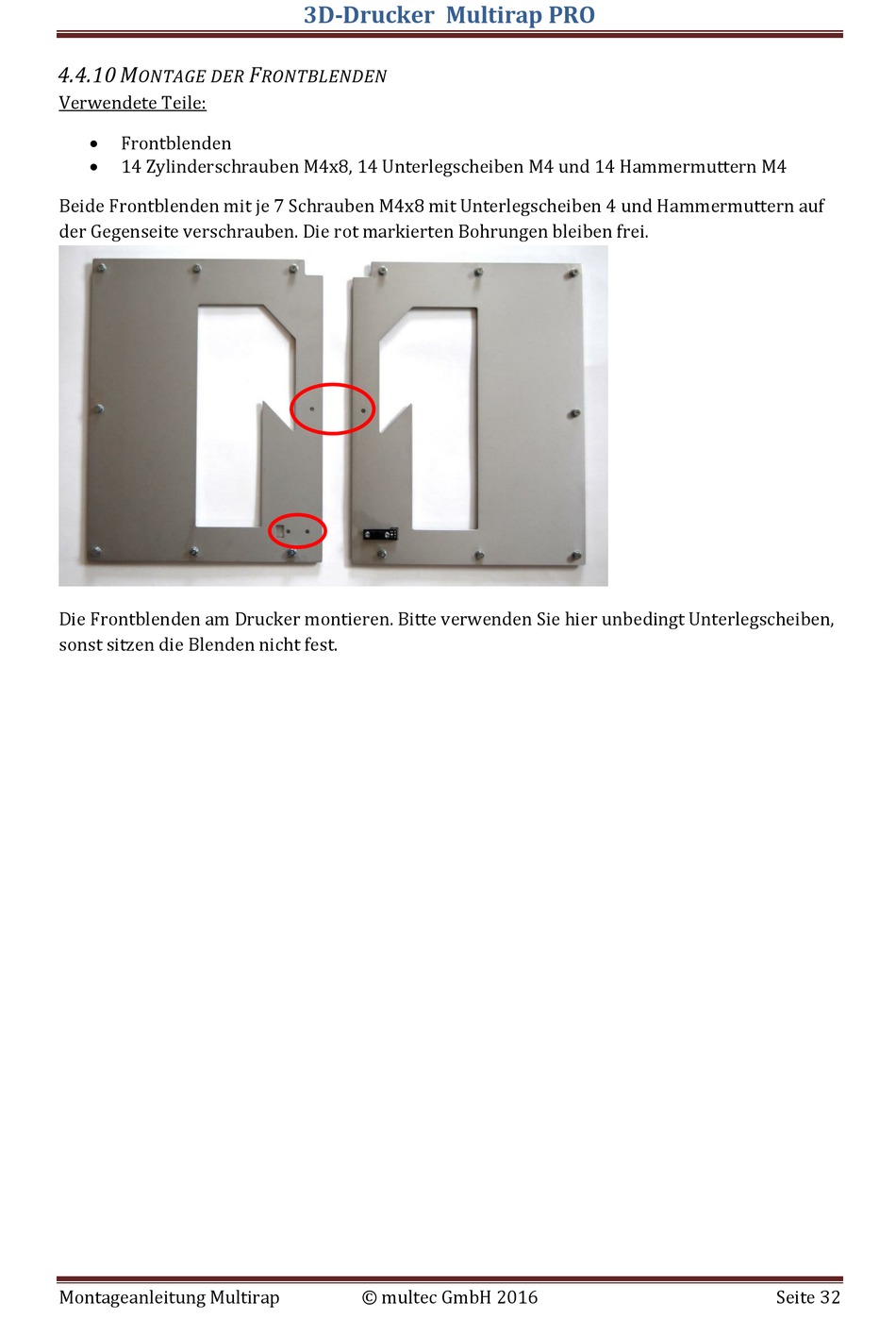

Ontage Der Frontblenden - Multec Multirap M420S Aufbau- Und Bedienungsanleitung

4.4.10 M
ONTAGE DER
Verwendete Teile:

Frontblenden

14 Zylinderschrauben M4x8, 14 Unterlegscheiben M4 und 14 Hammermuttern M4
Beide Frontblenden mit je 7 Schrauben M4x8 mit Unterlegscheiben 4 und Hammermuttern auf
der Gegenseite verschrauben. Die rot markierten Bohrungen bleiben frei.
Die Frontblenden am Drucker montieren. Bitte verwenden Sie hier unbedingt Unterlegscheiben,
sonst sitzen die Blenden nicht fest.
Montageanleitung Multirap
3D-Drucker Multirap PRO
F
RONTBLENDEN
© multec GmbH 2016 Seite 32
