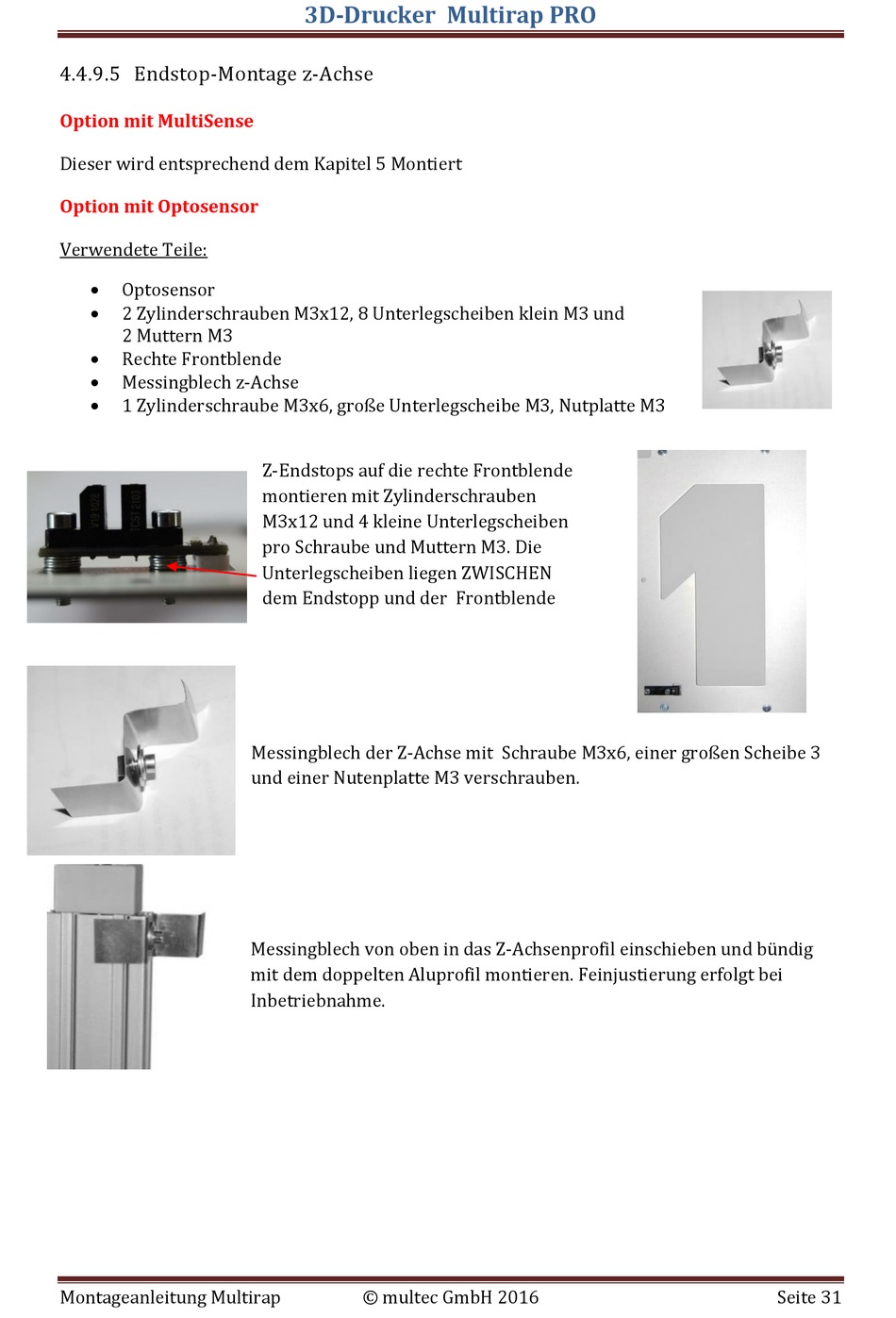

4.4.9.5 Endstop-Montage z-Achse
Option mit MultiSense
Dieser wird entsprechend dem Kapitel 5 Montiert
Option mit Optosensor
Verwendete Teile:

Optosensor

2 Zylinderschrauben M3x12, 8 Unterlegscheiben klein M3 und
2 Muttern M3

Rechte Frontblende

Messingblech z-Achse

1 Zylinderschraube M3x6, große Unterlegscheibe M3, Nutplatte M3
Montageanleitung Multirap
3D-Drucker Multirap PRO
Z-Endstops auf die rechte Frontblende
montieren mit Zylinderschrauben
M3x12 und 4 kleine Unterlegscheiben
pro Schraube und Muttern M3. Die
Unterlegscheiben liegen ZWISCHEN
dem Endstopp und der Frontblende
Messingblech der Z-Achse mit Schraube M3x6, einer großen Scheibe 3
und einer Nutenplatte M3 verschrauben.
Messingblech von oben in das Z-Achsenprofil einschieben und bündig
mit dem doppelten Aluprofil montieren. Feinjustierung erfolgt bei
Inbetriebnahme.
