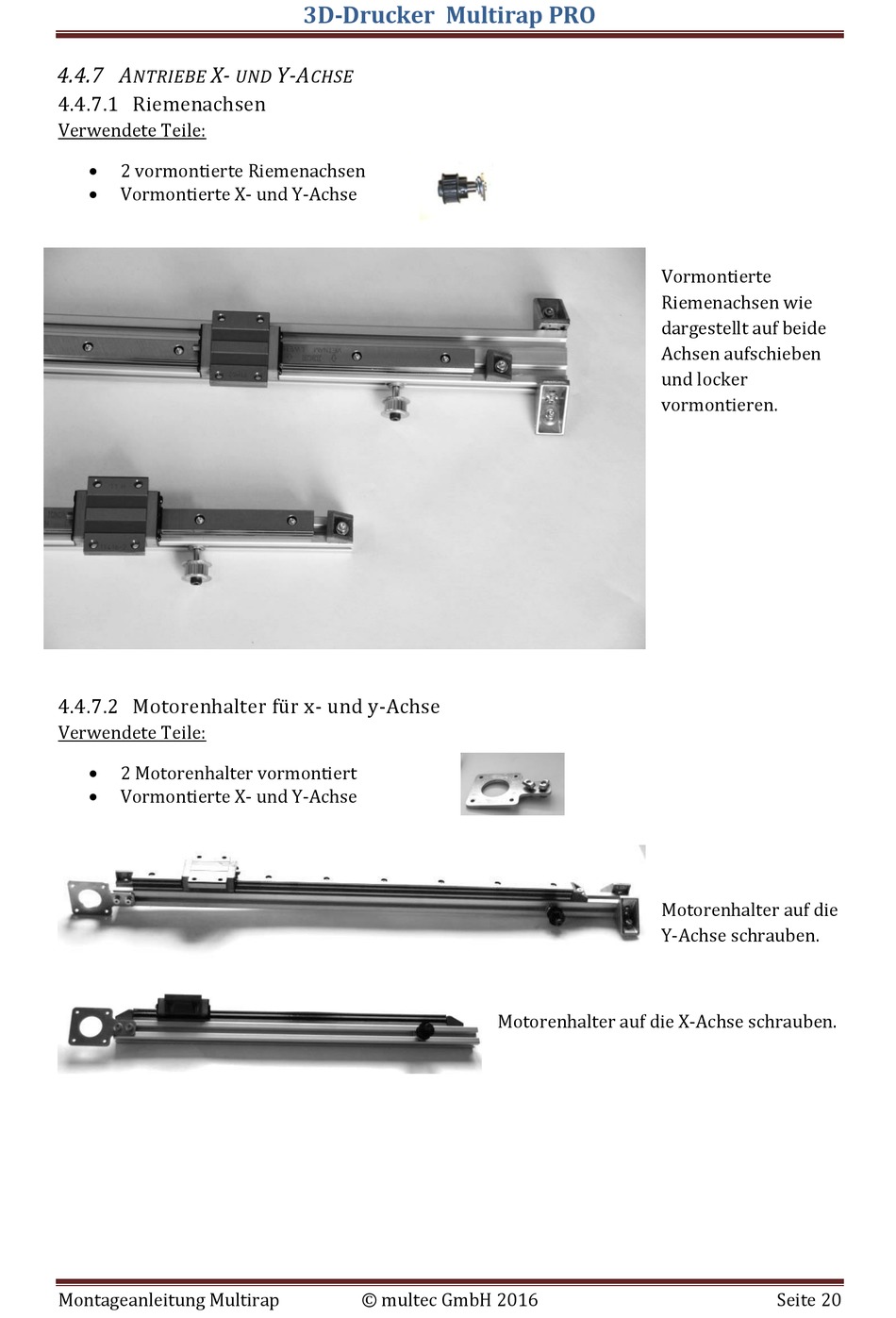

4.4.7 A X-
NTRIEBE
4.4.7.1 Riemenachsen
Verwendete Teile:

2 vormontierte Riemenachsen

Vormontierte X- und Y-Achse
4.4.7.2 Motorenhalter für x- und y-Achse
Verwendete Teile:

2 Motorenhalter vormontiert

Vormontierte X- und Y-Achse
Montageanleitung Multirap
3D-Drucker Multirap PRO
Y-A
UND CHSE
© multec GmbH 2016
Vormontierte
Riemenachsen wie
dargestellt auf beide
Achsen aufschieben
und locker
vormontieren.
Motorenhalter auf die
Y-Achse schrauben.
Motorenhalter auf die X-Achse schrauben.
