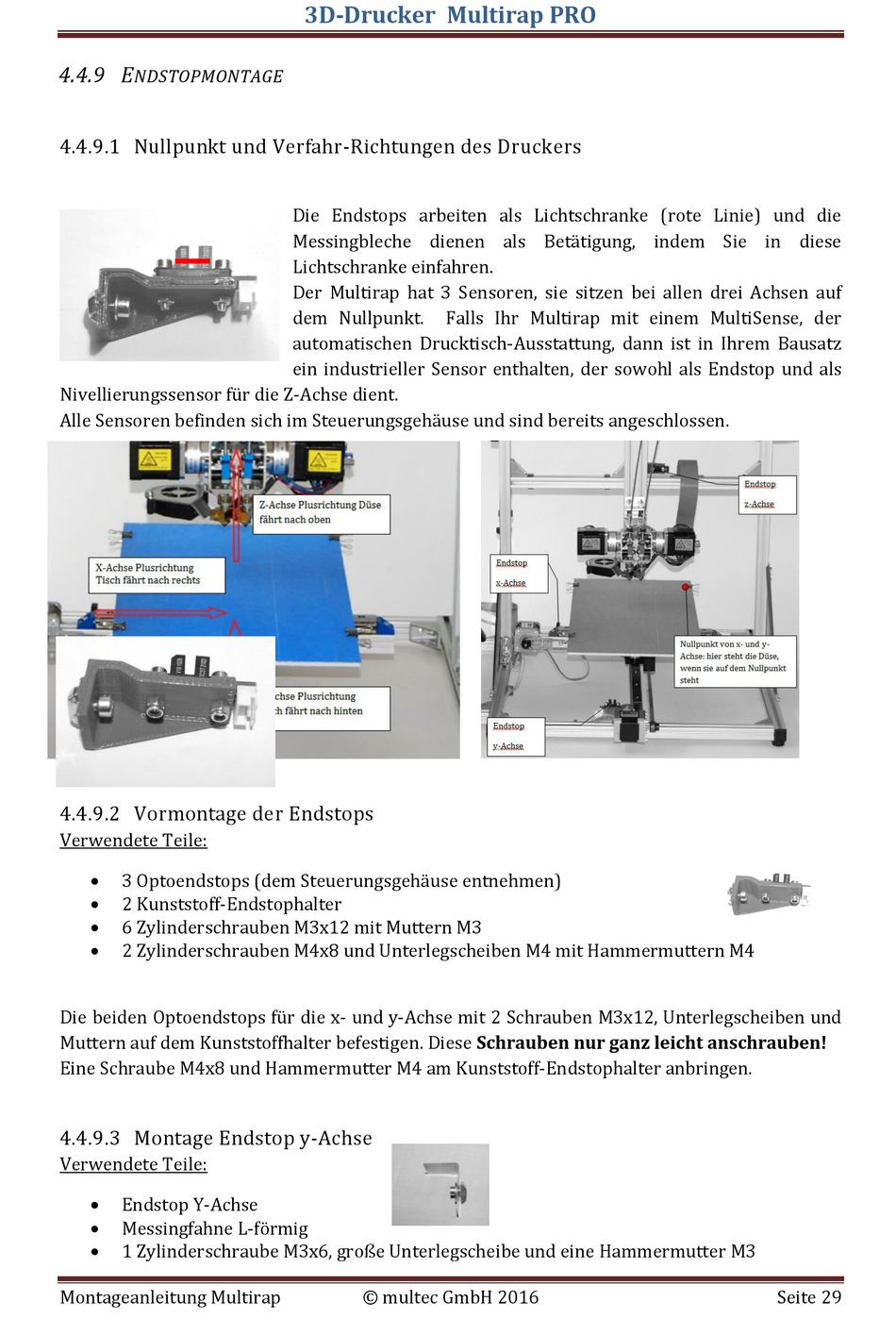

Nullpunkt Und Verfahr-Richtungen Des Druckers; Vormontage Der Endstops Verwendete Teile - Multec Multirap M420S Aufbau- Und Bedienungsanleitung

4.4.9 E
NDSTOPMONTAGE

4.4.9.1 Nullpunkt und Verfahr-Richtungen des Druckers

Nivellierungssensor für die Z-Achse dient.
Alle Sensoren befinden sich im Steuerungsgehäuse und sind bereits angeschlossen.
4.4.9.2 Vormontage der Endstops
Verwendete Teile:

3 Optoendstops (dem Steuerungsgehäuse entnehmen)

2 Kunststoff-Endstophalter

6 Zylinderschrauben M3x12 mit Muttern M3

2 Zylinderschrauben M4x8 und Unterlegscheiben M4 mit Hammermuttern M4
Die beiden Optoendstops für die x- und y-Achse mit 2 Schrauben M3x12, Unterlegscheiben und
Muttern auf dem Kunststoffhalter befestigen. Diese Schrauben nur ganz leicht anschrauben!
Eine Schraube M4x8 und Hammermutter M4 am Kunststoff-Endstophalter anbringen.
4.4.9.3 Montage Endstop y-Achse
Verwendete Teile:

Endstop Y-Achse

Messingfahne L-förmig

1 Zylinderschraube M3x6, große Unterlegscheibe und eine Hammermutter M3
Montageanleitung Multirap
3D-Drucker Multirap PRO
Die Endstops arbeiten als Lichtschranke (rote Linie) und die
Messingbleche dienen als Betätigung, indem Sie in diese
Lichtschranke einfahren.
Der Multirap hat 3 Sensoren, sie sitzen bei allen drei Achsen auf
dem Nullpunkt. Falls Ihr Multirap mit einem MultiSense, der
automatischen Drucktisch-Ausstattung, dann ist in Ihrem Bausatz
ein industrieller Sensor enthalten, der sowohl als Endstop und als
