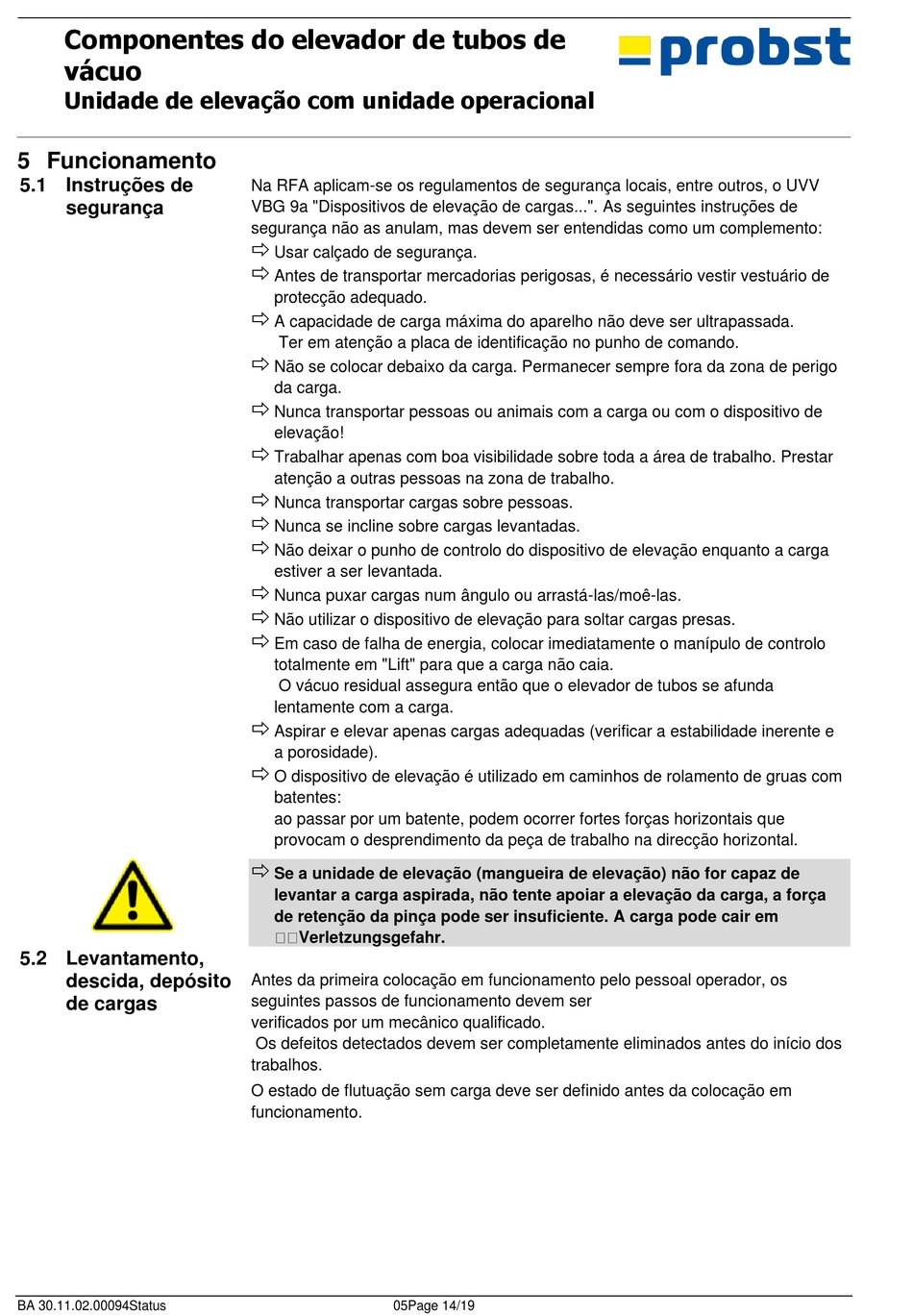

probst TM-D-A Betriebsanleitung Seite 53

Componentes do elevador de tubos de
vácuo
Unidade de elevação com unidade operacional
5 Funcionamento
5.1 Instruções de
segurança
5.2 Levantamento,
descida, depósito
de cargas
BA 30.11.02.00094Status
Na RFA aplicam-se os regulamentos de segurança locais, entre outros, o UVV
VBG 9a "Dispositivos de elevação de cargas...". As seguintes instruções de
segurança não as anulam, mas devem ser entendidas como um complemento:

Usar calçado de segurança.

Antes de transportar mercadorias perigosas, é necessário vestir vestuário de
protecção adequado.

A capacidade de carga máxima do aparelho não deve ser ultrapassada.
Ter em atenção a placa de identificação no punho de comando.

Não se colocar debaixo da carga. Permanecer sempre fora da zona de perigo
da carga.

Nunca transportar pessoas ou animais com a carga ou com o dispositivo de
elevação!

Trabalhar apenas com boa visibilidade sobre toda a área de trabalho. Prestar
atenção a outras pessoas na zona de trabalho.

Nunca transportar cargas sobre pessoas.

Nunca se incline sobre cargas levantadas.

Não deixar o punho de controlo do dispositivo de elevação enquanto a carga
estiver a ser levantada.

Nunca puxar cargas num ângulo ou arrastá-las/moê-las.

Não utilizar o dispositivo de elevação para soltar cargas presas.

Em caso de falha de energia, colocar imediatamente o manípulo de controlo
totalmente em "Lift" para que a carga não caia.
O vácuo residual assegura então que o elevador de tubos se afunda
lentamente com a carga.

Aspirar e elevar apenas cargas adequadas (verificar a estabilidade inerente e
a porosidade).

O dispositivo de elevação é utilizado em caminhos de rolamento de gruas com
batentes:
ao passar por um batente, podem ocorrer fortes forças horizontais que
provocam o desprendimento da peça de trabalho na direcção horizontal.

Se a unidade de elevação (mangueira de elevação) não for capaz de
levantar a carga aspirada, não tente apoiar a elevação da carga, a força
de retenção da pinça pode ser insuficiente. A carga pode cair em
Verletzungsgefahr.
Antes da primeira colocação em funcionamento pelo pessoal operador, os
seguintes passos de funcionamento devem ser
verificados por um mecânico qualificado.
Os defeitos detectados devem ser completamente eliminados antes do início dos
trabalhos.
O estado de flutuação sem carga deve ser definido antes da colocação em
funcionamento.
05Page 14/19
