probst TM-D-A Betriebsanleitung Seite 55

Componentes do elevador de tubos de
vácuo
Unidade de elevação com unidade operacional

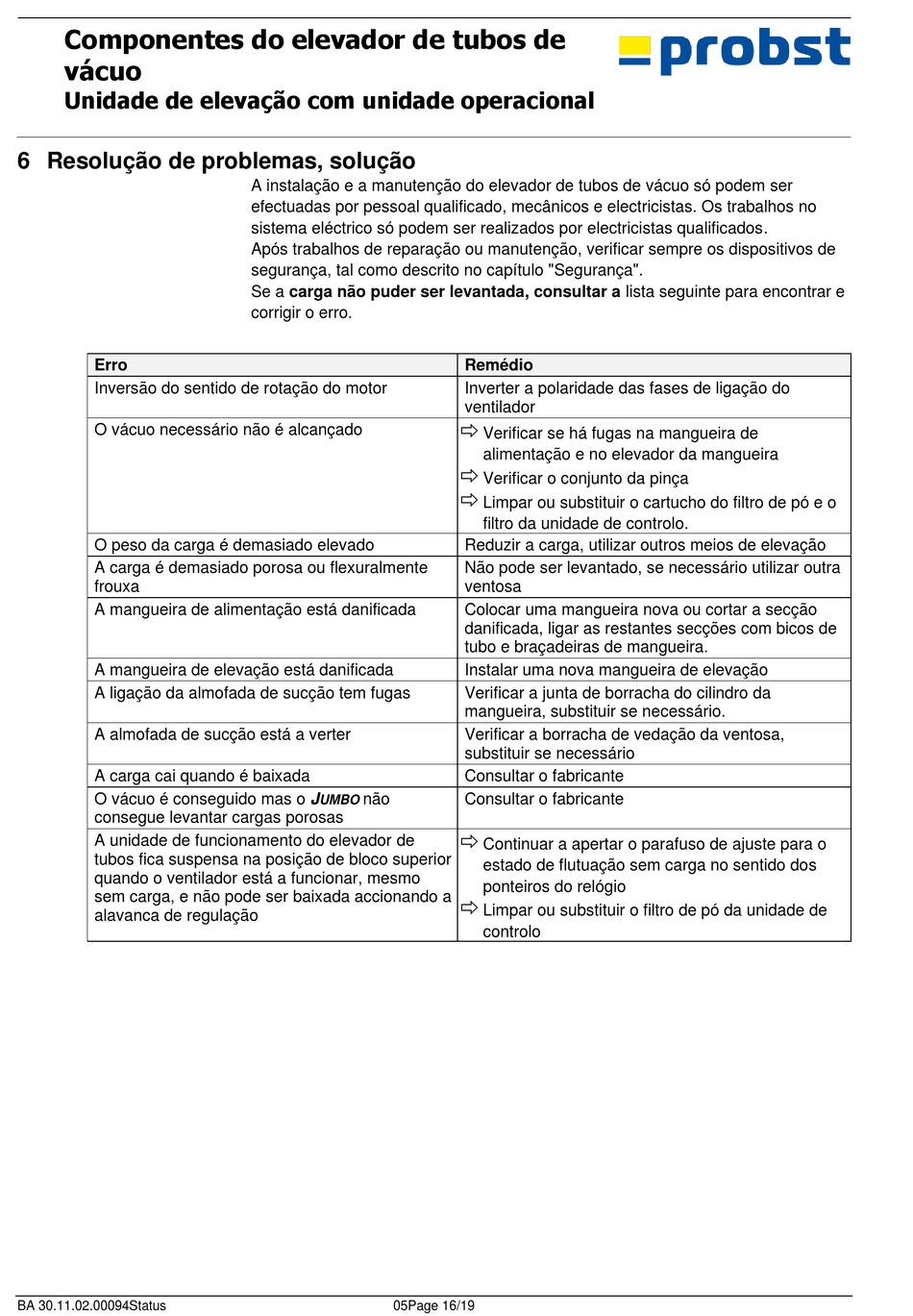

6 Resolução de problemas, solução
Erro
Inversão do sentido de rotação do motor
O vácuo necessário não é alcançado
O peso da carga é demasiado elevado
A carga é demasiado porosa ou flexuralmente
frouxa
A mangueira de alimentação está danificada
A mangueira de elevação está danificada
A ligação da almofada de sucção tem fugas
A almofada de sucção está a verter
A carga cai quando é baixada
O vácuo é conseguido mas o J
consegue levantar cargas porosas
A unidade de funcionamento do elevador de
tubos fica suspensa na posição de bloco superior
quando o ventilador está a funcionar, mesmo
sem carga, e não pode ser baixada accionando a
alavanca de regulação
BA 30.11.02.00094Status
A instalação e a manutenção do elevador de tubos de vácuo só podem ser
efectuadas por pessoal qualificado, mecânicos e electricistas. Os trabalhos no
sistema eléctrico só podem ser realizados por electricistas qualificados.
Após trabalhos de reparação ou manutenção, verificar sempre os dispositivos de
segurança, tal como descrito no capítulo "Segurança".
Se a carga não puder ser levantada, consultar a lista seguinte para encontrar e
corrigir o erro.
não
UMBO
05Page 16/19
Remédio
Inverter a polaridade das fases de ligação do
ventilador

Verificar se há fugas na mangueira de
alimentação e no elevador da mangueira

Verificar o conjunto da pinça

Limpar ou substituir o cartucho do filtro de pó e o
filtro da unidade de controlo.
Reduzir a carga, utilizar outros meios de elevação
Não pode ser levantado, se necessário utilizar outra
ventosa
Colocar uma mangueira nova ou cortar a secção
danificada, ligar as restantes secções com bicos de
tubo e braçadeiras de mangueira.
Instalar uma nova mangueira de elevação
Verificar a junta de borracha do cilindro da
mangueira, substituir se necessário.
Verificar a borracha de vedação da ventosa,
substituir se necessário
Consultar o fabricante
Consultar o fabricante

Continuar a apertar o parafuso de ajuste para o
estado de flutuação sem carga no sentido dos
ponteiros do relógio

Limpar ou substituir o filtro de pó da unidade de
controlo
