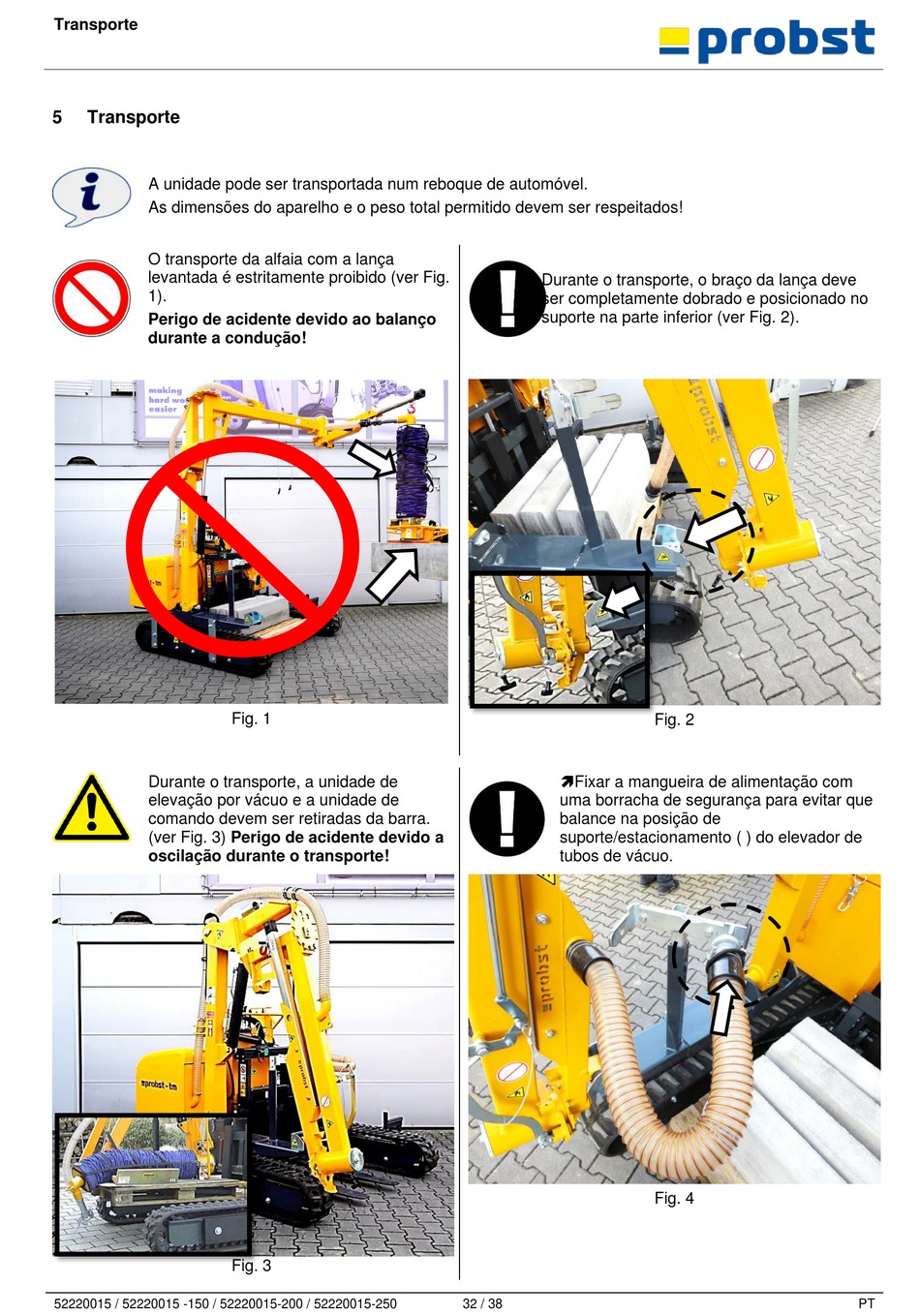

probst TM-D-A Betriebsanleitung Seite 33

Transporte
5 Transporte
A unidade pode ser transportada num reboque de automóvel.
As dimensões do aparelho e o peso total permitido devem ser respeitados!
O transporte da alfaia com a lança
levantada é estritamente proibido (ver Fig.
1).
Perigo de acidente devido ao balanço
durante a condução!
Durante o transporte, a unidade de
elevação por vácuo e a unidade de
comando devem ser retiradas da barra.
(ver Fig. 3) Perigo de acidente devido a
oscilação durante o transporte!
52220015 / 52220015 -150 / 52220015-200 / 52220015-250
Fig. 1
Fig. 3
Durante o transporte, o braço da lança deve
ser completamente dobrado e posicionado no
suporte na parte inferior (ver Fig. 2).
Fixar a mangueira de alimentação com
uma borracha de segurança para evitar que
balance na posição de
suporte/estacionamento ( ) do elevador de
tubos de vácuo.
32 / 38
Fig. 2
Fig. 4
PT
