INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO PARA EMPILHADORES DE LAGARTAS
6.2

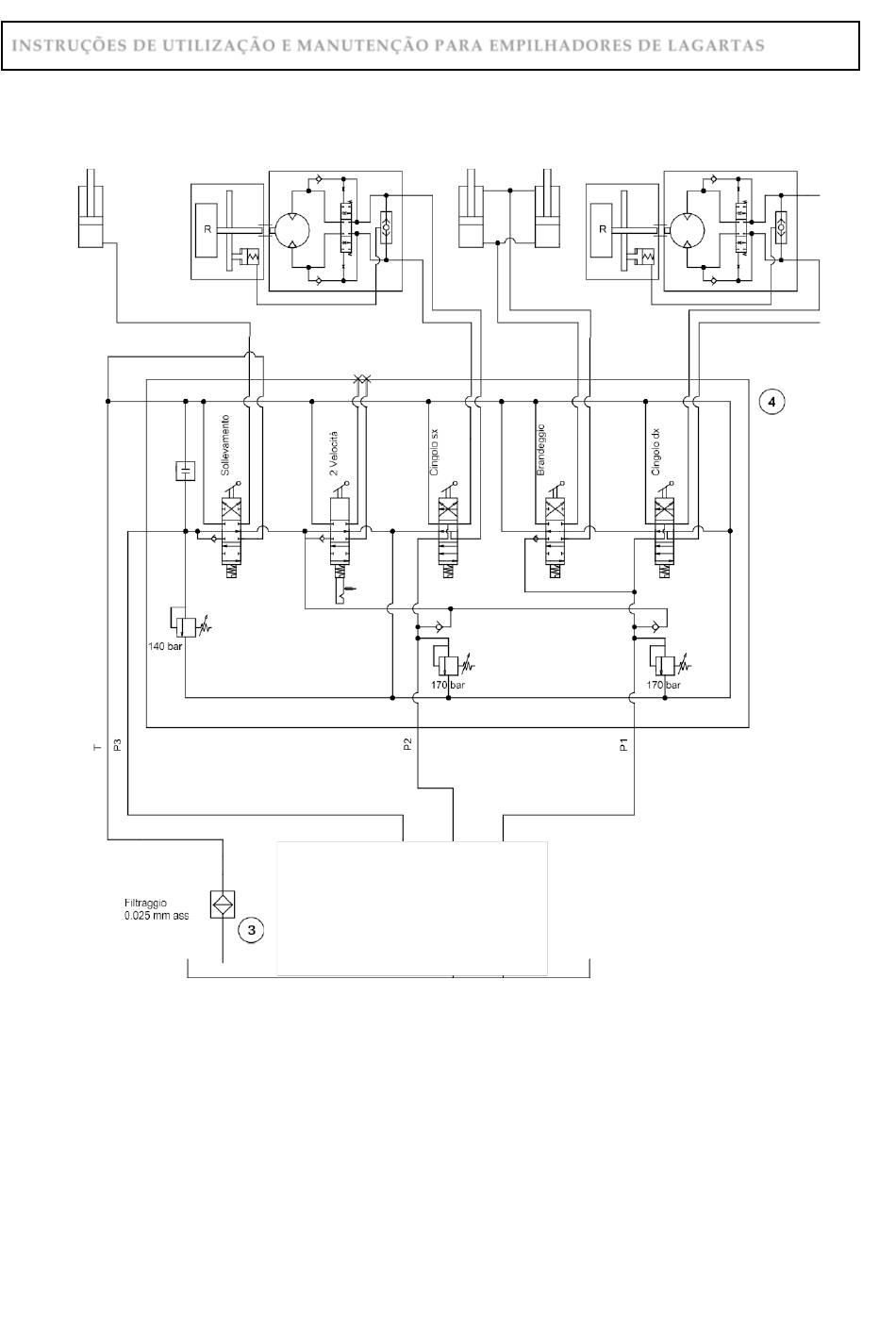

DIAGRAMA DO CIRCUITO HIDRÁULICO
6.2.1
DIAGRAMA DO CIRCUITO HIDRÁULICO DA LEGENDA
1
-
2
-
3
- Filtro de retorno
4
- Unidade de controlo hidr. HC-D9/6
44
5
- Conduzir a lagarta
esquerda
6
- Cilindro de inclinação
7
- Conduzir à direita a
lagarta
8
- Cilindro de elevação
TP2000
MUTP200017189341216
