probst TM-D-A Betriebsanleitung Seite 97

INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO PARA EMPILHADORES DE LAGARTAS
5.3 MANUTENÇÃO
5.3.1
CONTROLO DA TENSÃO DA CORRENTE
Os trabalhos de manutenção devem ser sempre efectuados em terreno plano e firme.
Levante a sua máquina apenas em condições de segurança e coloque apoios estáveis

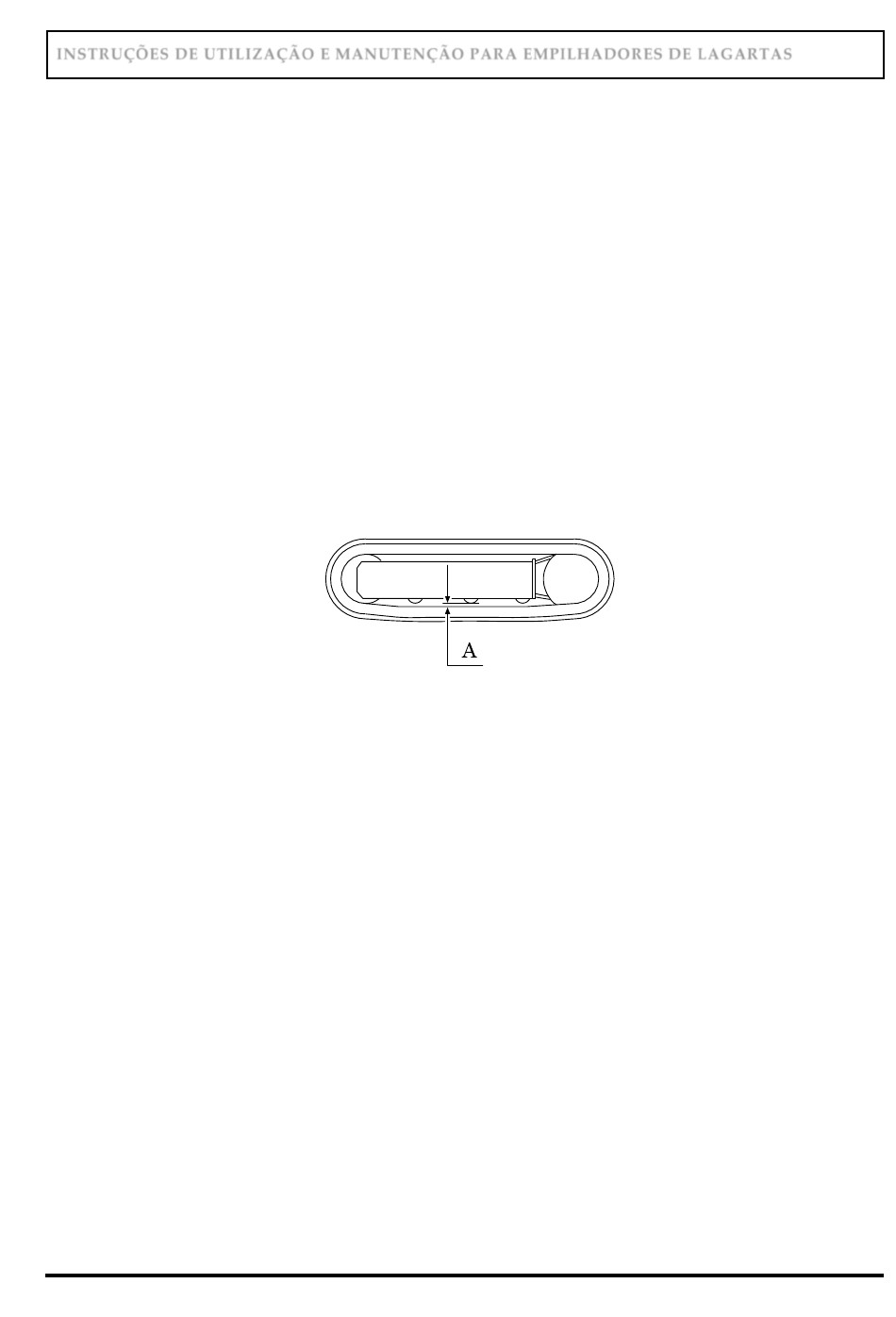

por baixo da estrutura do chassis. Na altura do rolo central do chassis, meça a
distância A entre o rolo uK e o interior da calha de borracha. A tensão da corrente
está correcta quando a dimensão A se situa entre 10 e 15 mm.
Se a tensão da corrente não corresponder à dimensão acima mencionada, ou seja, se
a corrente estiver solta ou demasiado apertada, proceda como descrito no parágrafo
seguinte.
5.3.2
AJUSTAR A TENSÃO DA CORRENTE
A massa lubrificante no cilindro de aperto está sob pressão. Por isso, não desaperte a
válvula de lubrificação 1 mais do que uma volta; se a válvula for rodada demasiado,
existe o risco de ser projectada devido à pressão da massa lubrificante e causar
ferimentos. Tenha cuidado para nunca desapertar o bocal de lubrificação 2.
Se houver pedras ou sujidade entre a roda motriz e os elos da corrente, retire-as
primeiro.
1. Para desapertar a corrente, mova lentamente a válvula 1 no sentido
contrário ao dos ponteiros do relógio, não mais do que 1 volta. Uma volta da
válvula 1 é suficiente para soltar a corrente de borracha que está demasiado
apertada.
2. Se a massa lubrificante não sair, faça a corrente rodar lentamente.
3. Quando for atingida a tensão correcta da corrente, rode a válvula 1 no sentido
dos ponteiros do relógio e aperte. Remova cuidadosamente os vestígios de
massa lubrificante derramada.
4. Para esticar a corrente, ligue uma pistola de lubrificação ao bocal de lubrificação 2
e encha com massa até a corrente de borracha estar esticada dentro dos valores
prescritos.
MUTP200017189341216
DAS LAGARTAS DE BORRACHA
TP2000
33
