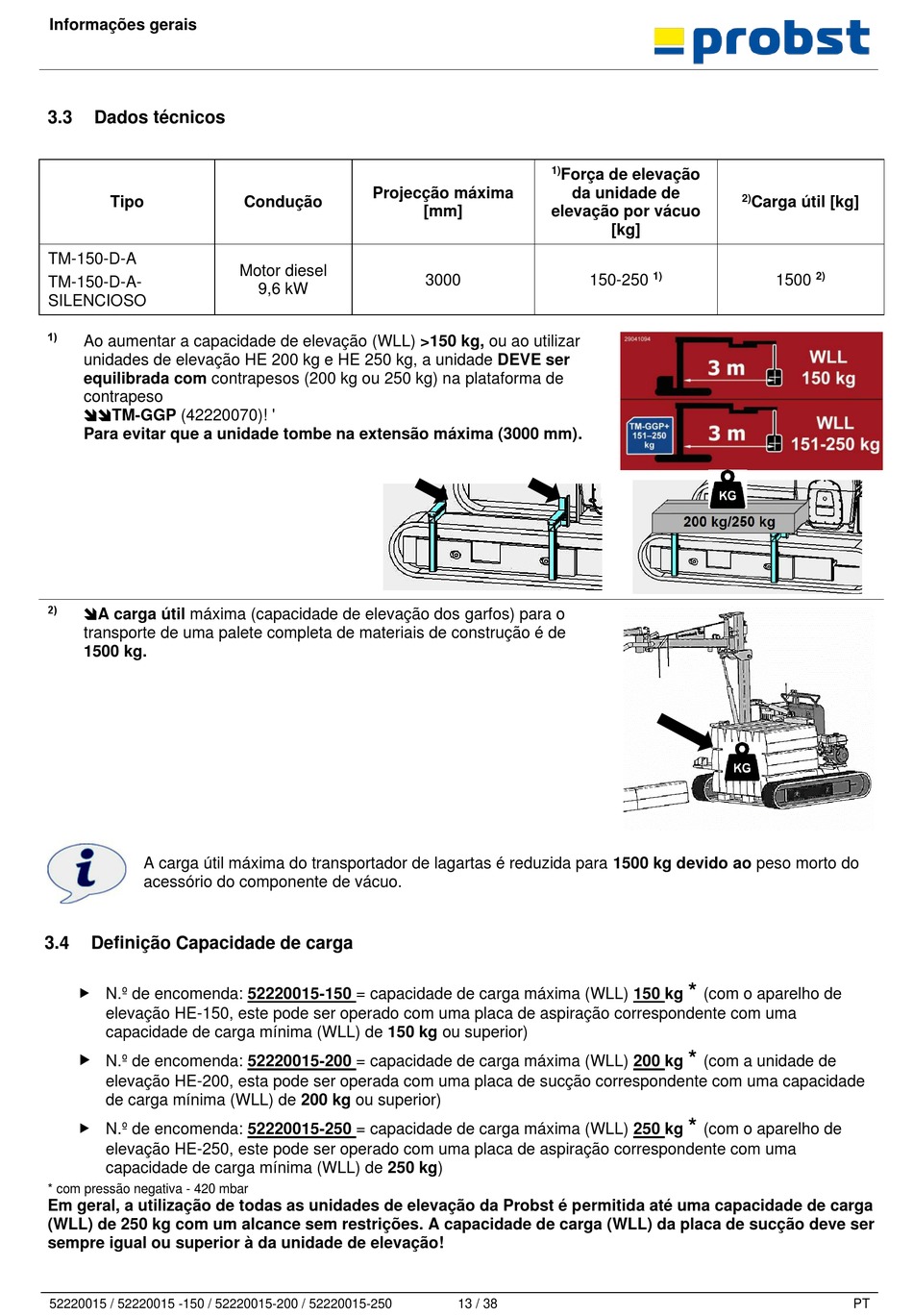

probst TM-D-A Betriebsanleitung Seite 14

Informações gerais
3.3 Dados técnicos
Tipo
TM-150-D-A
TM-150-D-A-
SILENCIOSO
1)
Ao aumentar a capacidade de elevação (WLL) >150 kg, ou ao utilizar
unidades de elevação HE 200 kg e HE 250 kg, a unidade DEVE ser
equilibrada com contrapesos (200 kg ou 250 kg) na plataforma de
contrapeso
TM-GGP (42220070)! '
Para evitar que a unidade tombe na extensão máxima (3000 mm).
2)
A carga útil máxima (capacidade de elevação dos garfos) para o
transporte de uma palete completa de materiais de construção é de
1500 kg.
A carga útil máxima do transportador de lagartas é reduzida para 1500 kg devido ao peso morto do
acessório do componente de vácuo.
3.4 Definição Capacidade de carga
 N.º de encomenda: 52220015-150 = capacidade de carga máxima (WLL) 150 kg
elevação HE-150, este pode ser operado com uma placa de aspiração correspondente com uma
capacidade de carga mínima (WLL) de 150 kg ou superior)

N.º de encomenda: 52220015-200 = capacidade de carga máxima (WLL) 200 kg
elevação HE-200, esta pode ser operada com uma placa de sucção correspondente com uma capacidade
de carga mínima (WLL) de 200 kg ou superior)
 N.º de encomenda: 52220015-250 = capacidade de carga máxima (WLL) 250 kg
elevação HE-250, este pode ser operado com uma placa de aspiração correspondente com uma
capacidade de carga mínima (WLL) de 250 kg)
* com pressão negativa - 420 mbar
Em geral, a utilização de todas as unidades de elevação da Probst é permitida até uma capacidade de carga
(WLL) de 250 kg com um alcance sem restrições. A capacidade de carga (WLL) da placa de sucção deve ser
sempre igual ou superior à da unidade de elevação!
52220015 / 52220015 -150 / 52220015-200 / 52220015-250
Projecção máxima
Condução
Motor diesel
9,6 kW
1)
Força de elevação
da unidade de
[mm] elevação por vácuo
3000 150-250
13 / 38
2)
Carga útil [kg]
[kg]
1)
1500
*
(com o aparelho de
*
(com a unidade de
*
(com o aparelho de
2)
PT
