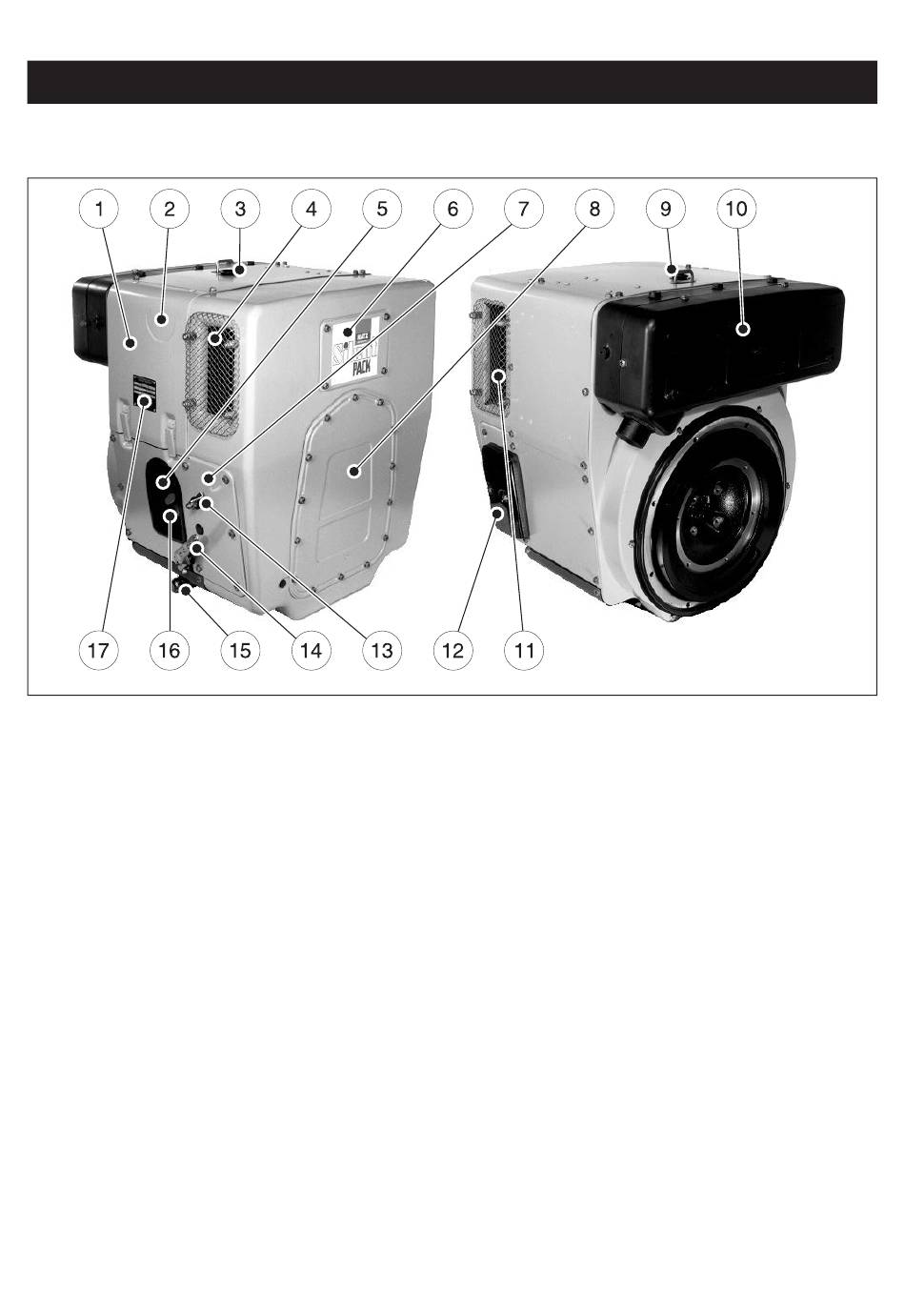

Descrição do motor
Motores versão capsulada 1D41C • 1D81C • 1D90 C
2392 / 1
2
1 Tampa da blindagem
2 Alavanca de descompressão
3 Dispositivo de medida do óleo de
arranque a frio
4 Entrada do ar de combustão e de
refrigeração
5 Filtro de óleo
6 Tampa de limpeza
7 Paineis laterais
8 Suporte para a manivela de arranque
9 Dispositivo de suspensão
10 Silencioso (amortecedor), incorporado
11 Saída do ar de refrigeraçáo
12 Ligação da bateria e ficha central do
sistema eléctrico
13 Alavanca de paragem
14 Alavanca do acelerador
15 Taco de esgoto do óleo
16 Tubo de abastecimento de óleo e vareta
indicadora do nível de óleo
17 Chapa de características do motor
6
