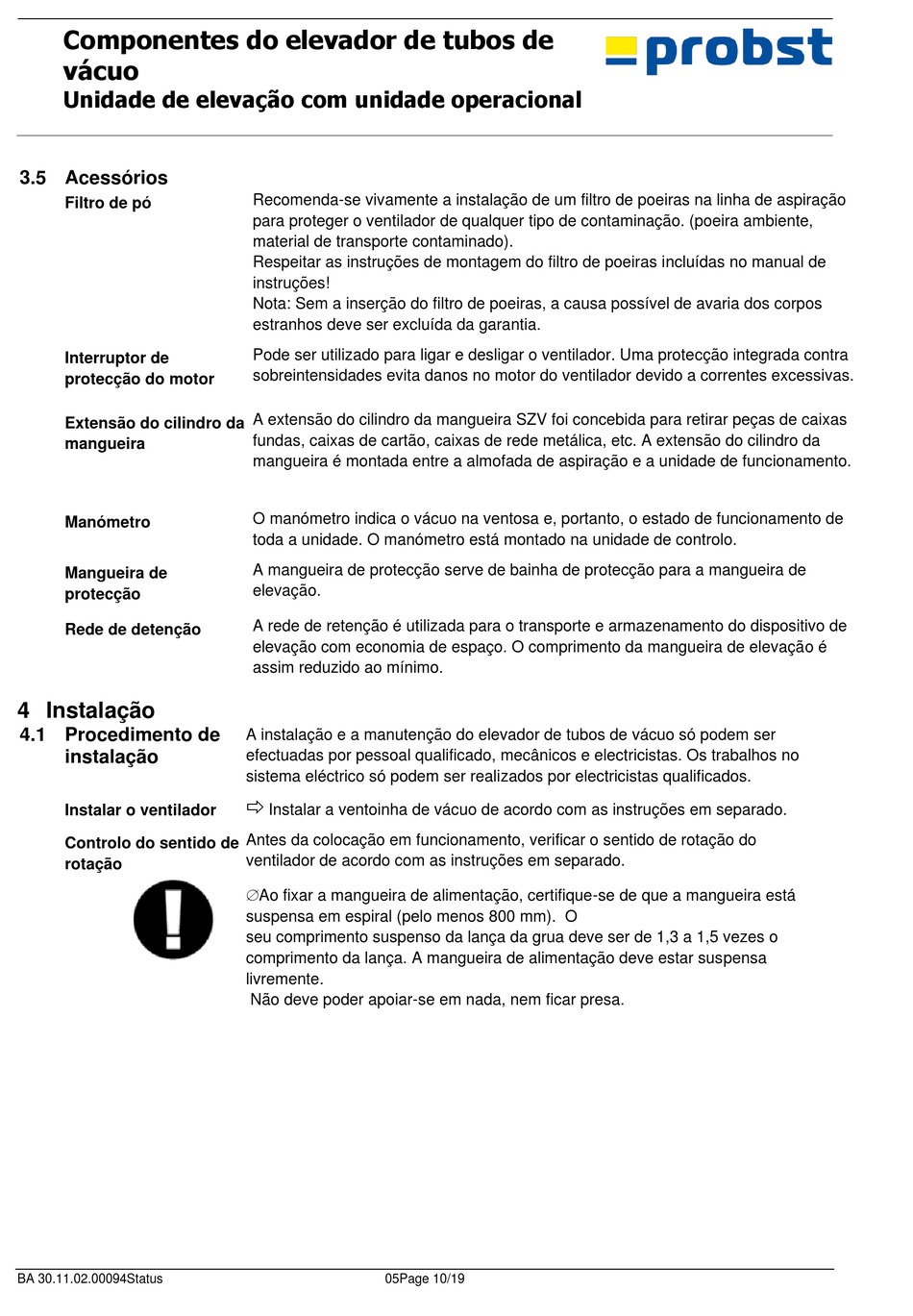

Componentes do elevador de tubos de
vácuo
Unidade de elevação com unidade operacional
3.5 Acessórios
Filtro de pó
Interruptor de
protecção do motor
Extensão do cilindro da
mangueira
Manómetro
Mangueira de
protecção
Rede de detenção
4 Instalação
4.1 Procedimento de
instalação
Instalar o ventilador
Controlo do sentido de
rotação
BA 30.11.02.00094Status
Recomenda-se vivamente a instalação de um filtro de poeiras na linha de aspiração
para proteger o ventilador de qualquer tipo de contaminação. (poeira ambiente,
material de transporte contaminado).
Respeitar as instruções de montagem do filtro de poeiras incluídas no manual de
instruções!
Nota: Sem a inserção do filtro de poeiras, a causa possível de avaria dos corpos
estranhos deve ser excluída da garantia.
Pode ser utilizado para ligar e desligar o ventilador. Uma protecção integrada contra
sobreintensidades evita danos no motor do ventilador devido a correntes excessivas.
A extensão do cilindro da mangueira SZV foi concebida para retirar peças de caixas
fundas, caixas de cartão, caixas de rede metálica, etc. A extensão do cilindro da
mangueira é montada entre a almofada de aspiração e a unidade de funcionamento.
O manómetro indica o vácuo na ventosa e, portanto, o estado de funcionamento de
toda a unidade. O manómetro está montado na unidade de controlo.
A mangueira de protecção serve de bainha de protecção para a mangueira de
elevação.
A rede de retenção é utilizada para o transporte e armazenamento do dispositivo de
elevação com economia de espaço. O comprimento da mangueira de elevação é
assim reduzido ao mínimo.
A instalação e a manutenção do elevador de tubos de vácuo só podem ser
efectuadas por pessoal qualificado, mecânicos e electricistas. Os trabalhos no
sistema eléctrico só podem ser realizados por electricistas qualificados.

Instalar a ventoinha de vácuo de acordo com as instruções em separado.
Antes da colocação em funcionamento, verificar o sentido de rotação do
ventilador de acordo com as instruções em separado.
Ao fixar a mangueira de alimentação, certifique-se de que a mangueira está
suspensa em espiral (pelo menos 800 mm). O
seu comprimento suspenso da lança da grua deve ser de 1,3 a 1,5 vezes o
comprimento da lança. A mangueira de alimentação deve estar suspensa
livremente.
Não deve poder apoiar-se em nada, nem ficar presa.
