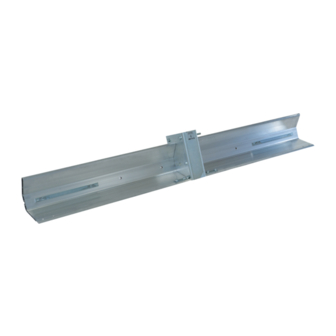

probst TAS-UNI-468 Betriebsanleitung
Verwandte Anleitungen für probst TAS-UNI-468
Inhaltszusammenfassung für probst TAS-UNI-468
- Seite 1 TAS-UNI-468 Betriebsanleitung Operating Instructions Instructions d'emploi Instrucciones de uso 51000102 Original Betriebsanleitung...
- Seite 5 TAS-UNI-468 Betriebsanleitung 51000102 Original Betriebsanleitung...
-
Seite 6: Inhaltsverzeichnis
5.1.1 Mechanik ............................ 17 Reparaturen ........................... 17 Hinweis zum Typenschild ....................... 18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............18 Entsorgung / Recycling von Geräten und Maschinen ..............18 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 51000102... -
Seite 7: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 9: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •... -
Seite 10: Übersicht Und Aufbau
Allgemeines Übersicht und Aufbau 1. Spindel zur Höhenverstellung 2. Trittfläche (für Bediener, um bei maschinellem Einsatz den Bodendruck zu erhöhen) 3. Rolleneinheit 4. Abweiser (mit Handgriff) 5. Einhängung für Schaufel 6. Einhängering für Zugkette (für maschinellen Einsatz) 7. Abziehprofil 8. Halterung für die Schaufel Technische Daten Die genauen technischen Daten (wie z.B. -
Seite 11: Zubehör: Abziehlehre Azl
Allgemeines Zubehör: Abziehlehre AZL Die Abziehlehre dient als Auflageelement (rechts und links vom Planum) der Rolleneinheit der TAS-UNI und ist universell verlängerbar. Zubehör: Dachprofil-Zwischenteil TAS-UNI-DP Mit diesem Zwischenteil (TAS-UNI-DP) lassen sich beliebige Dach- und Wannenprofile von ± 4 % herstellen. 51000102 7 / 18... -
Seite 12: Zusammenbau Und Einstellungen
Zusammenbau und Einstellungen Zusammenbau und Einstellungen Zusammenbau Die Abziehprofile werden mittels einer Klemmverbindung bündig (- - -) miteinander verbunden und mit den Ringschrauben geklemmt. (siehe Bild 1). Ringschraube Klemmschiene Bild 1 Abziehprofil 51000102 8 / 18... -
Seite 13: Einstellung Dach - Und Wannenprofil (Tas-Uni-Dp)
Zusammenbau und Einstellungen Einstellung Dach – und Wannenprofil (TAS-UNI-DP) Mit diesem einstellbaren Zwischenteil TAS-UNI-DP lassen sich zur Herstellung beliebige Dach und Wannenprofile des Planums von ± 4% (Skala) einstellen. ≙ Muttern auf Innenseite des TAS-UNI-DP anziehen Neigung (%) für Dachprofil→ Bild 2 (siehe auch Abbildung A auf nachfolgenden Seiten). - Seite 14 Zusammenbau und Einstellungen Außenmaß am TAS-UNI-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). → Bild 4 und 5. Beide Muttern auf Außenseite (2) des TAS-UNI-DP wieder fest anziehen. → Bild 6 Bild 4 Bild 5 Bild 6...
-
Seite 15: Einstellung Wannenprofil
Zusammenbau und Einstellungen 3.2.2 Einstellung Wannenprofil Beide Muttern (2) auf der Innenseite des TAS-UNI-DP lösen. → Bild 7 Neigung (z.B. 1%) an beiden Muttern (3) auf der Außenseite des TAS-UNI-DP einstellen. → Bild 8 Anzeige der Neigung (z.B. 1%) an Skala (4) und Zeiger (5) sichtbar und einstellbar. → Bild 9 ≙... - Seite 16 Zusammenbau und Einstellungen Außenmaß am TAS-UNI-DP (1) mit geeignetem Messwerkzeug z.B. Meterstab (6) (oder Schieblehre) messen. Dieses Maß muss an Vorder– und Hinterseite gleich groß sein (siehe ). → Bild 10 und 11. Beide Muttern auf Innenseite des TAS-UNI-DP wieder fest anziehen. → Bild 12 Bild 10 Bild 11 Bild 12...
-
Seite 17: Einstellung Der Rolleneinheiten (Bordstein)
Zusammenbau und Einstellungen Einstellung der Rolleneinheiten (Bordstein) Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe der Spindel an die Arbeitsbedingungen angepasst werden. • Rolleneinheit auf Bordstein aufsetzen. • Ringschraube (2) lösen. • Durch Drehen an Kurbelspindel (1) Abziehprofil so einstellen, dass es auf dem Planum aufliegt. -
Seite 18: Einstellung Der Rolleneinheiten (Alu-Profil-Element)
Zusammenbau und Einstellungen Einstellung der Rolleneinheiten (Alu-Profil-Element) Die Arbeitshöhe (0-25 cm) des Gerätes (TAS-UNI) kann mit Hilfe der Spindel an die Arbeitsbedingungen angepasst werden. • Alu-Profil-Element direkt auf das Planum aufsetzen, wie in Bild 4 dargestellt. • Rolleneinheit auf Alu-Profil-Element aufsetzen •... -
Seite 19: Bedienung
Bedienung Bedienung Allgemein Die Erstellung eines Planums mit dem Gerät (TAS-UNI) kann entweder durch manuelles Ziehen (2-Mannbedienung) oder maschinell Ziehen (Radlader) erfolgen. 4.1.1 Manuelles Ziehen Es werden 2 handelsübliche Schaufeln in die dafür vorgesehene Schaufel-Einhängungen (1) zum Ziehen des Gerätes (TAS-UNI) eingehängt. -
Seite 20: Maschinelles Ziehen
Bedienung 4.1.2 Maschinelles Ziehen Es werden 2 Zugketten in die dafür vorgesehene Bild 6 Einhängering (2) zum Ziehen des Geräts (TAS-UNI) eingehängt. Die Enden der Zugketten werden am Radlader/Bagger im Bereich der Schaufelaufhängung befestigt. Trittblech (3) kann dazu benutzt werden, um den Bodendruck zu erhöhen (Bediener kann einen Fuß... -
Seite 21: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 5.1.1 Mechanik WARTUNGSFRIST... -
Seite 22: Hinweis Zum Typenschild
Hebezeug/Trägergerät (z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 23: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 90 A51000102 TAS-UNI-468 29040220 29040666 Auch auf der rechten Klappe/ also on the right flap 29040056 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 27.06.2023 / Simon, Swen 25.07.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
