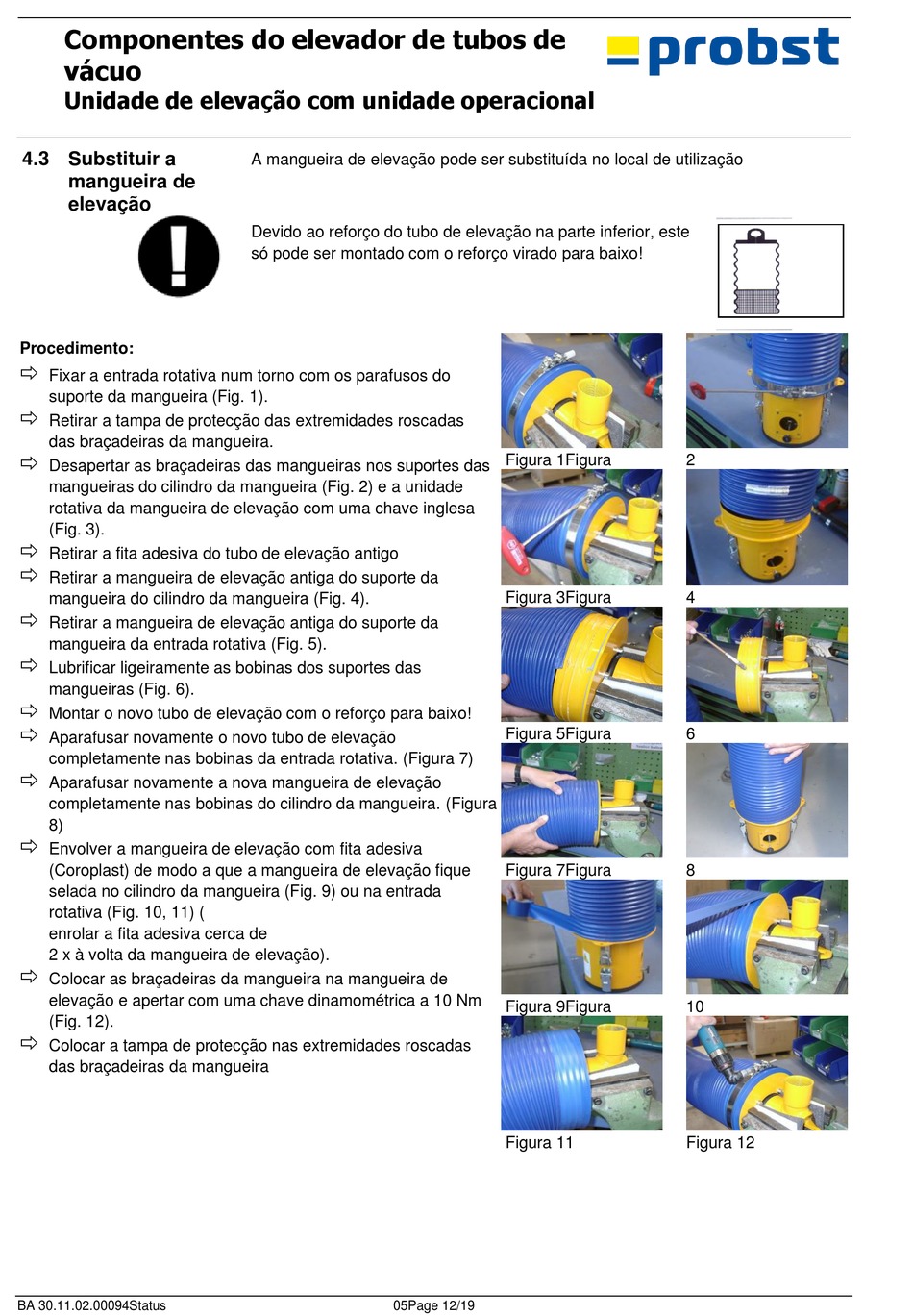

Componentes do elevador de tubos de
vácuo
Unidade de elevação com unidade operacional
4.3 Substituir a
mangueira de
elevação
Procedimento:

Fixar a entrada rotativa num torno com os parafusos do
suporte da mangueira (Fig. 1).

Retirar a tampa de protecção das extremidades roscadas
das braçadeiras da mangueira.

Desapertar as braçadeiras das mangueiras nos suportes das
mangueiras do cilindro da mangueira (Fig. 2) e a unidade
rotativa da mangueira de elevação com uma chave inglesa
(Fig. 3).

Retirar a fita adesiva do tubo de elevação antigo

Retirar a mangueira de elevação antiga do suporte da
mangueira do cilindro da mangueira (Fig. 4).

Retirar a mangueira de elevação antiga do suporte da
mangueira da entrada rotativa (Fig. 5).

Lubrificar ligeiramente as bobinas dos suportes das
mangueiras (Fig. 6).

Montar o novo tubo de elevação com o reforço para baixo!

Aparafusar novamente o novo tubo de elevação
completamente nas bobinas da entrada rotativa. (Figura 7)

Aparafusar novamente a nova mangueira de elevação
completamente nas bobinas do cilindro da mangueira. (Figura
8)

Envolver a mangueira de elevação com fita adesiva
(Coroplast) de modo a que a mangueira de elevação fique
selada no cilindro da mangueira (Fig. 9) ou na entrada
rotativa (Fig. 10, 11) (
enrolar a fita adesiva cerca de
2 x à volta da mangueira de elevação).

Colocar as braçadeiras da mangueira na mangueira de
elevação e apertar com uma chave dinamométrica a 10 Nm
(Fig. 12).

Colocar a tampa de protecção nas extremidades roscadas
das braçadeiras da mangueira
BA 30.11.02.00094Status
A mangueira de elevação pode ser substituída no local de utilização
Devido ao reforço do tubo de elevação na parte inferior, este
só pode ser montado com o reforço virado para baixo!
05Page 12/19
Figura 1Figura
Figura 3Figura
Figura 5Figura
Figura 7Figura
Figura 9Figura
Figura 11
2
4
6
8
10
Figura 12
