Componentes do elevador de tubos de
vácuo
Unidade de elevação com unidade operacional
3 Descrição
3.1 Componentes
3.2 Entrada rotativa
3.3 Mangueira de
elevação
BA 30.11.02.00094Status

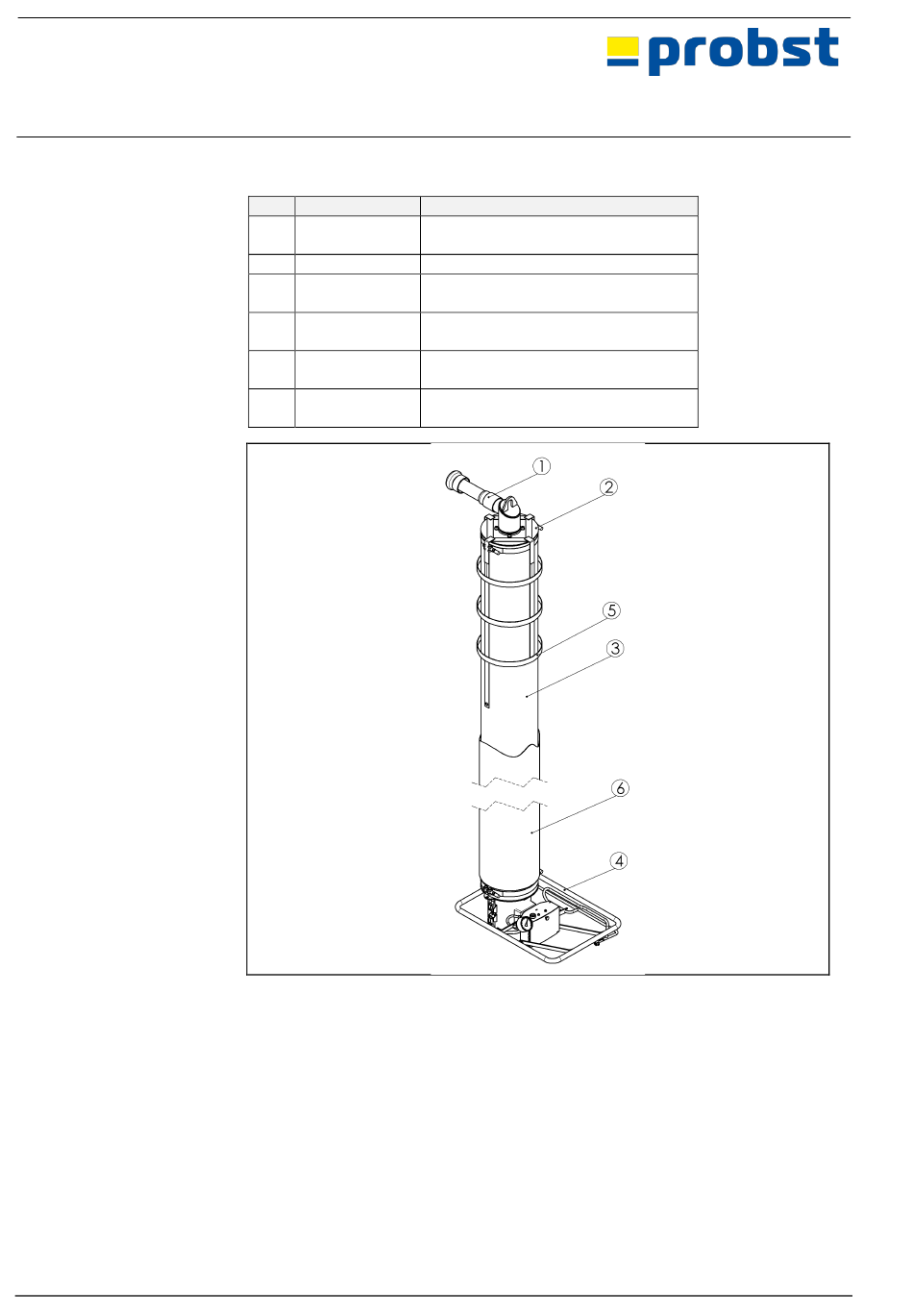

O dispositivo de elevação é constituído essencialmente por:
Pos. Designação
1 Peça de
acoplamento
2 Entrada rotativa
3 Mangueira de
elevação
4 Unidade
operacional
5 Rede de
detenção
6 Mangueira de
protecção
A entrada rotativa recebe a mangueira de alimentação (2) do ventilador e a
mangueira do elevador de vácuo (3). O dispositivo de elevação está suspenso na
entrada rotativa.
O dispositivo de elevação pode ser rodado infinitamente por meio da entrada
rotativa.
O vácuo é transferido para a ventosa através do tubo de elevação
e o movimento de elevação da unidade é efectuado.
05Page 8/19
Comentários
ligação ao cliente
ligação ao cliente
ligação ao cliente
com alavanca de regulação
-
-
