w) Montage der Kabinenhaube
Kleben Sie den vorderen Kunststoffhalter mit den viereckigen Löchern (1) in
die Aussparung vom Rumpf. Kleben Sie den vorderen Kunststoffhalter mit den
viereckigen Nasen (2) in die Aussparung der Kabinenhaube.
Passen Sie den hinteren Kunststoffhalter mit Loch (3) in die hintere Aussparrung
der Kabinenhaube ein und kleben diesen fest. Montieren Sie den Magneten
(4) an dem Kunststoffhalter (3).
Zum Abschluss wird das Eisenplättchen (5) in den Rumpf geklebt.
Bevor Sie das Eisenplättchen (5) festkleben, sollten Sie die exakte Position
durch Aufsetzen der Haube ermitteln bzw. überprüfen. Je nach verwendeten
Servos und deren Bauhöhe kann es beim Aufsetzen der Kabinenhaube pas-
sieren, dass die Servoanlenkungen an der Anformung auf der Unterseite der
Kabinenhaube (3) schleifen. In diesem Fall müssen Sie gemäß Bild 24b die
Anformung etwas abtragen.
Tipp aus der Praxis:
Wenn Sie das Metallplättchen vorsichtig mit dem Lötkolben er-
wärmen, können Sie es soweit in das Schaumstoffmaterial ein-
drücken, dass die Oberseite bündig mit dem Schaumstoff ab-
schließt. So erhalten Sie einen minimalen Spalt bei der Kabinen-
haube.
Schneiden Sie zunächst die durchsichtige Kabinenhaubenverglasung (1) entlang der angedeuteten Schnittkante aus, siehe Bild 24a.
Wichtig:
Arbeiten Sie sich Schritt für Schritt von der leicht mit Übermaß zugeschnittenen Haube an die ideale Passform heran.
Das Kabinenhauben-Formteil (siehe Bild 24a, Pos. 2) wird im Verglasungsbereich mit einer wasserlöslichen Farbe schwarz angemalt. Nach dem Austrocknen
der Farbe kann die Verglasung aufgesetzt und festgeklebt werden.
Tipp aus der Praxis:
Anstelle von Klebstoff eignet sich auch ein schmaler Klebefilm. Um im stark gewölbten vorderen Kabinenbereich keine zu starken Falten zu
erhalten, sollten Sie mit mehreren kürzeren Klebefilm-Stücken arbeiten.
18

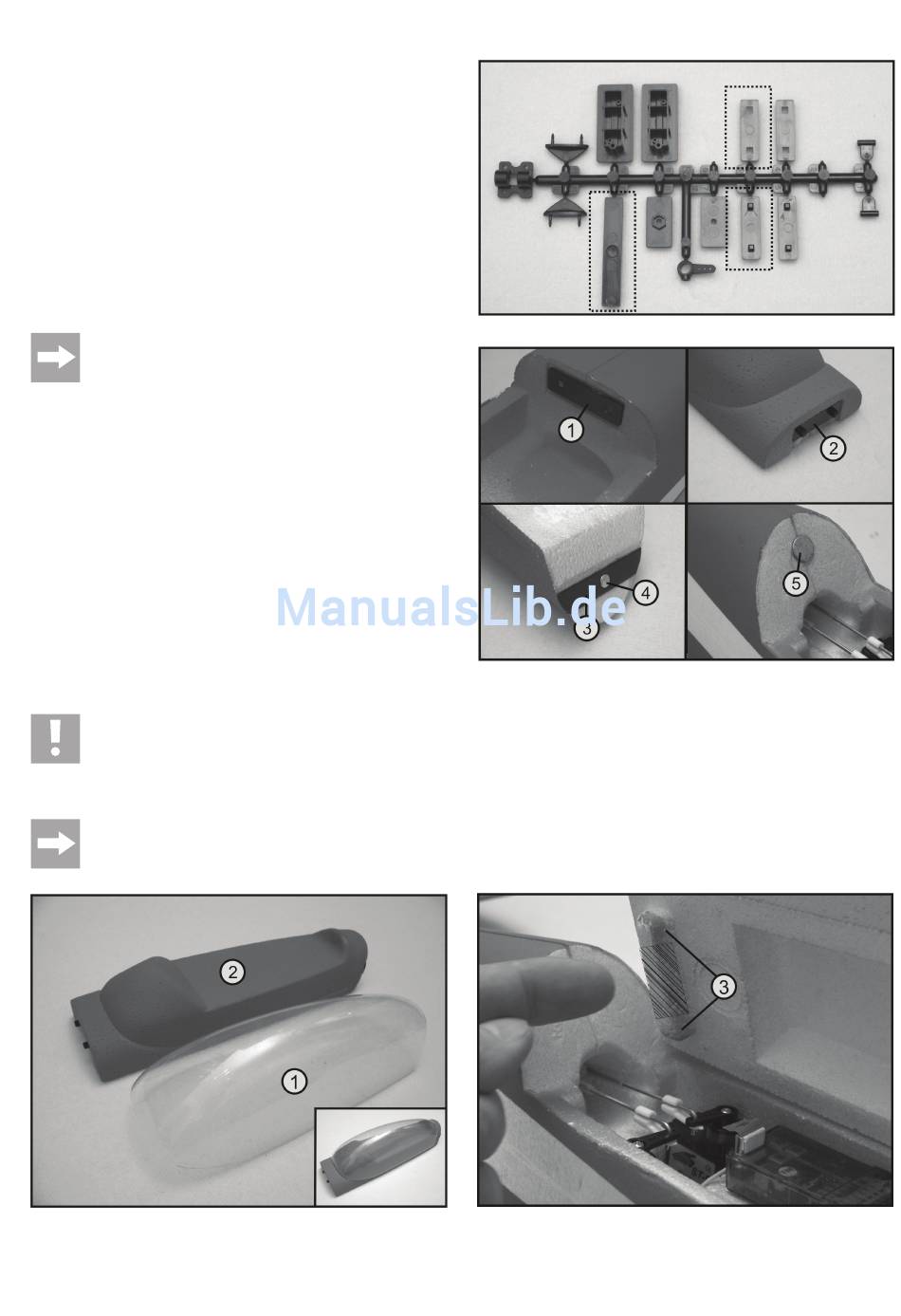

Bild 24a
Bild 23a
Bild 23b
Bild 24b
