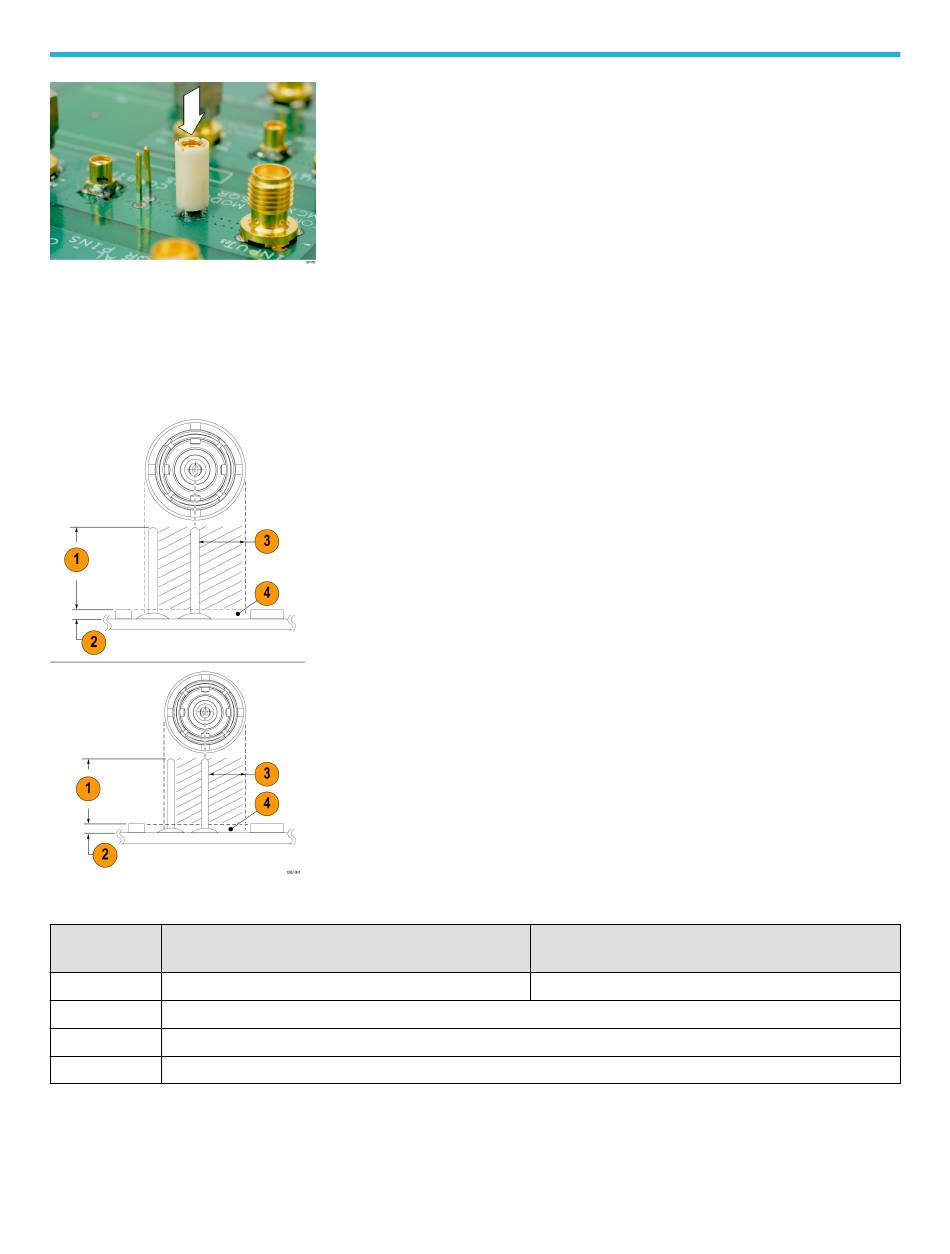

图 6: 将 MMCX 到 0.062 英寸（ 1.57 毫米）适配器按入合适位置
将方形引脚安装到电路板
下图和表格显示将适配器连接到电路板方形引脚时的建议间隙要求。适配器的底部显示在上面。
图 7: 适配器间隙要求
探头端部适配器，MMCX 到 0.1 英寸点距方针
图注
0.635 毫米（0.025 英寸）方针
1
推荐的最大针长 6.00 毫米（0.235 英寸）
2
尽量减少适配器和电路板之间的空间
3
禁用区域（每个适配器的直径）
4
在禁用区域内避免或尽可能减少组件的使用
0.025 英寸（0.635 毫米）方形引脚应已经放置在电路板上。某些方形引脚的头部可能已安装在电路板上。Tektronix 建
议移除方形引脚的塑料垫片以使其更接近于电路板（如下图所示），从而获得最佳电气性能，特别是 CMRR。您可
能需要用一对镊子来移除垫片（如图所示）。
TICP 系列 有源隔离电流分流器探头 用户手册
探头端部适配器，MMCX 到 0.062 英寸点距方针
0.406 毫米（0.016 英寸）方针
推荐的最大针长 4.40 毫米（0.170 英寸）
操作信息
27
