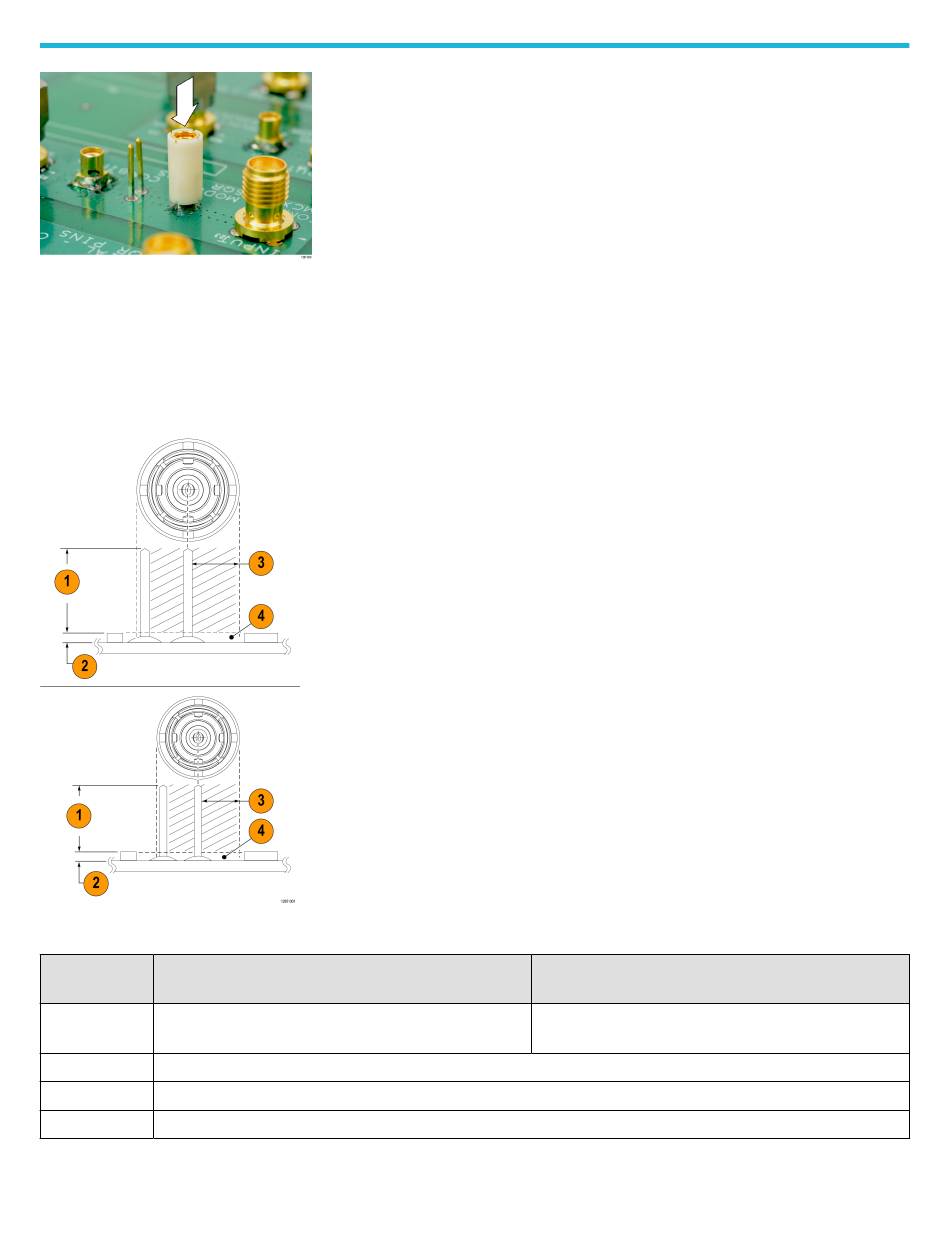

Figura 6: Colocar el adaptador de MMCX a 0,062 pulg. (1,57 mm) en su lugar ejerciendo presión
Instalación de los terminales de prueba sobre la placa de circuitos
La figura y la tabla siguientes muestran los requisitos de distancia de seguridad recomendada para la conexión de los adaptadores a los
terminales de prueba en la placa de circuitos. Las bases de los adaptadores se muestran en la parte superior.
Figura 7: Requisitos de espacio libre de los adaptadores
Imagen de
Adaptador de punta de sonda, MMCX a paso de 0,1
referencia
pulgadas, pin cuadrado de 0,635 mm (0,025 pulgadas)
1
Longitud máxima recomendada del pin 6,00 mm (0,235
pulgadas)
2
Minimice el área entre el adaptador y la placa de circuito
3
Mantenga el área despejada (diámetro de cada uno de los adaptadores)
4
Evite o mantenga al mínimo los componentes del área que debe permanecer despejada
de la serie TICP de las sondas de derivación de corriente con aislamiento activo Manual del usuario
Adaptador de punta de sonda, MMCX a paso de 0,062
pulgadas, pin cuadrado de 0,406 mm (0,016 pulgadas)
Longitud máxima recomendada del pin 4,40 mm (0,170
pulgadas)
Información de funcionamiento
29
