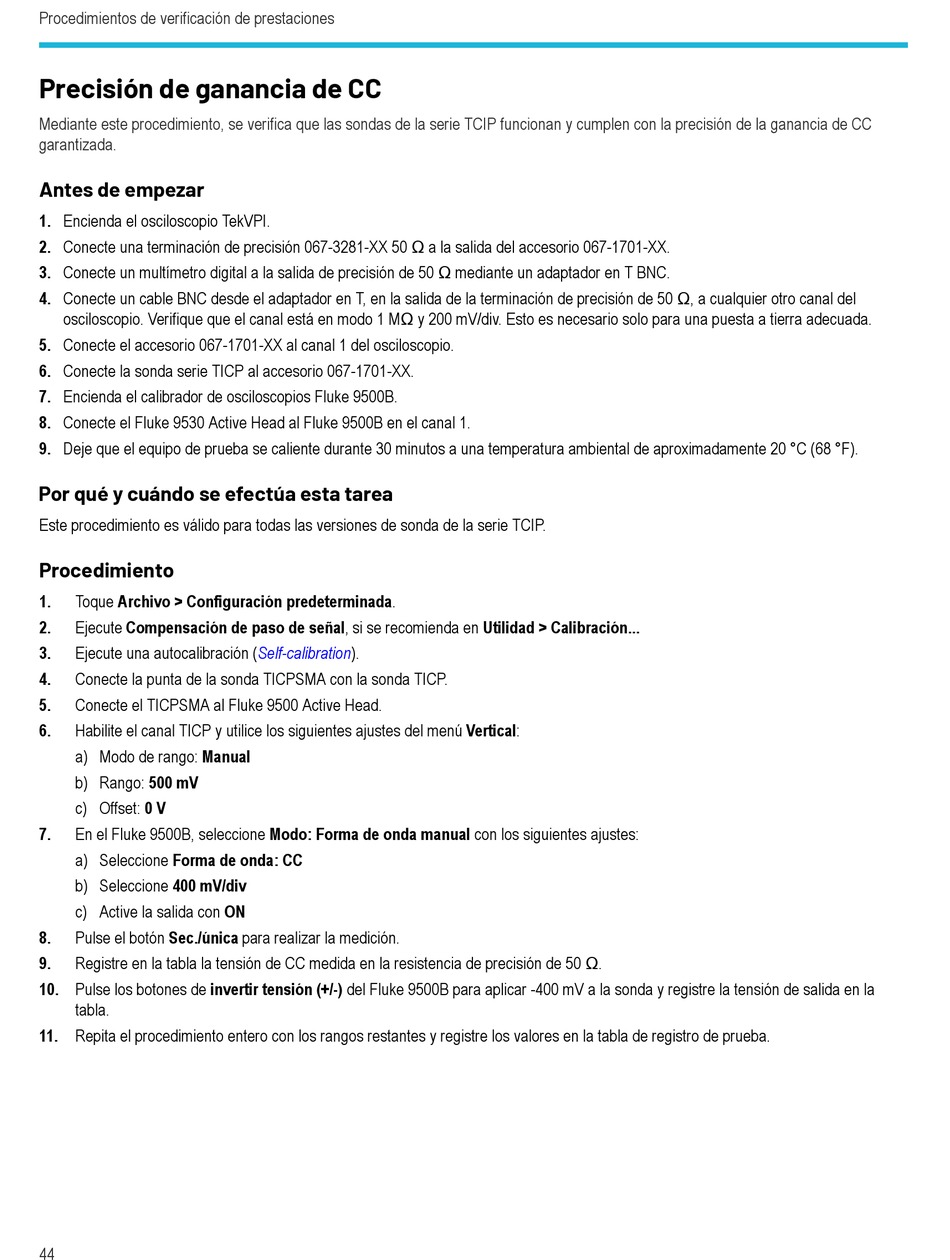

Procedimientos de verificación de prestaciones
Precisión de ganancia de CC
Mediante este procedimiento, se verifica que las sondas de la serie TCIP funcionan y cumplen con la precisión de la ganancia de CC
garantizada.
Antes de empezar
1. Encienda el osciloscopio TekVPI.
2. Conecte una terminación de precisión 067-3281-XX 50 Ω a la salida del accesorio 067-1701-XX.
3. Conecte un multímetro digital a la salida de precisión de 50 Ω mediante un adaptador en T BNC.
4. Conecte un cable BNC desde el adaptador en T, en la salida de la terminación de precisión de 50 Ω, a cualquier otro canal del
osciloscopio. Verifique que el canal está en modo 1 MΩ y 200 mV/div. Esto es necesario solo para una puesta a tierra adecuada.
5. Conecte el accesorio 067-1701-XX al canal 1 del osciloscopio.
6. Conecte la sonda serie TICP al accesorio 067-1701-XX.
7. Encienda el calibrador de osciloscopios Fluke 9500B.
8. Conecte el Fluke 9530 Active Head al Fluke 9500B en el canal 1.
9. Deje que el equipo de prueba se caliente durante 30 minutos a una temperatura ambiental de aproximadamente 20 °C (68 °F).
Por qué y cuándo se efectúa esta tarea
Este procedimiento es válido para todas las versiones de sonda de la serie TCIP.
Procedimiento
1.
Toque Archivo > Configuración predeterminada.
2.
Ejecute Compensación de paso de señal, si se recomienda en Utilidad > Calibración...
3.
Ejecute una autocalibración (Self-calibration).
4.
Conecte la punta de la sonda TICPSMA con la sonda TICP.
5.
Conecte el TICPSMA al Fluke 9500 Active Head.
6.
Habilite el canal TICP y utilice los siguientes ajustes del menú Vertical:
a) Modo de rango: Manual
b) Rango: 500 mV
c) Offset: 0 V
7.
En el Fluke 9500B, seleccione Modo: Forma de onda manual con los siguientes ajustes:
a) Seleccione Forma de onda: CC
b) Seleccione 400 mV/div
c) Active la salida con ON
8.
Pulse el botón Sec./única para realizar la medición.
9.
Registre en la tabla la tensión de CC medida en la resistencia de precisión de 50 Ω.
10. Pulse los botones de invertir tensión (+/-) del Fluke 9500B para aplicar -400 mV a la sonda y registre la tensión de salida en la
tabla.
11. Repita el procedimiento entero con los rangos restantes y registre los valores en la tabla de registro de prueba.
