Requisiti di spazio
L'intervallo di tensione esclusivo in modo comune del sistema di misura ne permette l'utilizzo in presenza di segnali di alta frequenza/alta
tensione in modo comune. È importante osservare tutte le precauzioni necessarie nell'utilizzo di questo prodotto.
Avvertenza: Utilizzando questo sistema di misura possono verificarsi scosse elettriche. Il sistema è concepito per isolare
l'operatore da tensioni in ingresso pericolose (tensioni in modo comune); la custodia in plastica del puntale e la schermatura sul
puntale della sonda non forniscono un isolamento sicuro. Mantenere uno spazio di sicurezza dal puntale e dal puntale della sonda
quando il sistema di misura è collegato al circuito alimentato, come consigliato in questo documento. Non accedere alla zona a
rischio ustioni RF mentre si eseguono misurazioni su un circuito aperto.

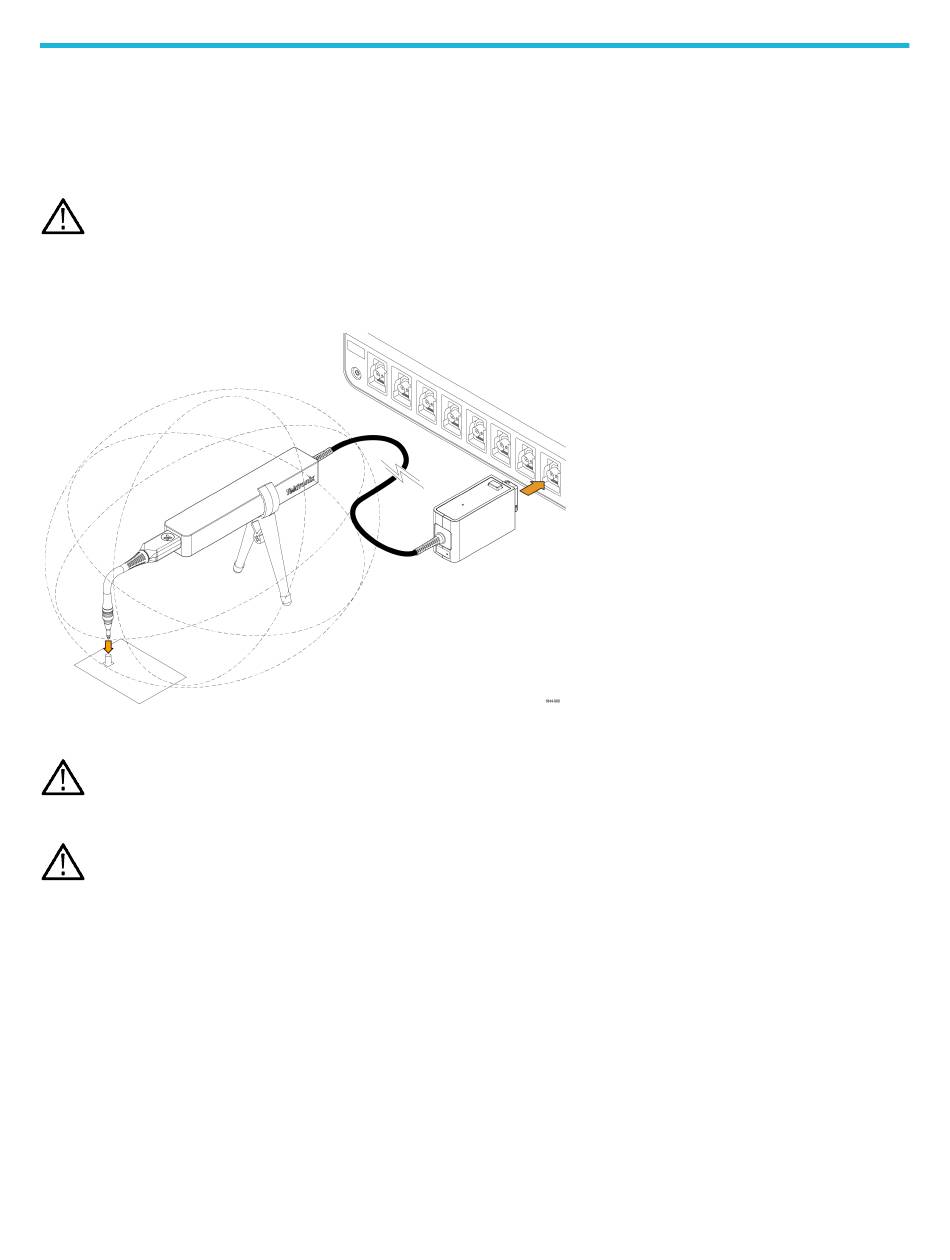

La seguente figura mostra i componenti del sistema di misura e la potenziale area ustioni RF quando si opera con tensioni pericolose.
L'area ustioni RF di 1 m (40 pollici) è indicata dalle linee tratteggiate intorno al puntale.
Figura 1: Zona a rischio ustioni RF attorno al puntale
Avvertenza: Rischio di ustioni RF. Fare riferimento alla seguente curva di riduzione per identificare le aree pericolose. Per evitare
ustioni RF, non utilizzare la sonda entro i limiti dell'area grigia nel grafico.
Avvertenza: C'è un rischio di ustione a causa delle temperature elevate sulla punta quando i segnali in modalità comune a
onda continua o a ciclo di lavoro elevato sono compresi tra circa 10 MHz e 50 MHz. Ciò provoca la dissipazione di una quantità
significativa di potenza da parte delle ferriti sulla punta a tensioni inferiori a quelle riportate nel grafico seguente. Per evitare il
rischio di ustione, mantenere la temperatura della punta a 85 °C (185 °F) o inferiore limitando la tensione in modalità comune
applicata e/o il ciclo di lavoro, abbassando la temperatura ambiente e/o applicando un flusso d'aria a convezione forzata.
Serie TICP Sonde di shunt di corrente isolata attive Manuale dell'utente
Importanti informazioni sulla sicurezza
