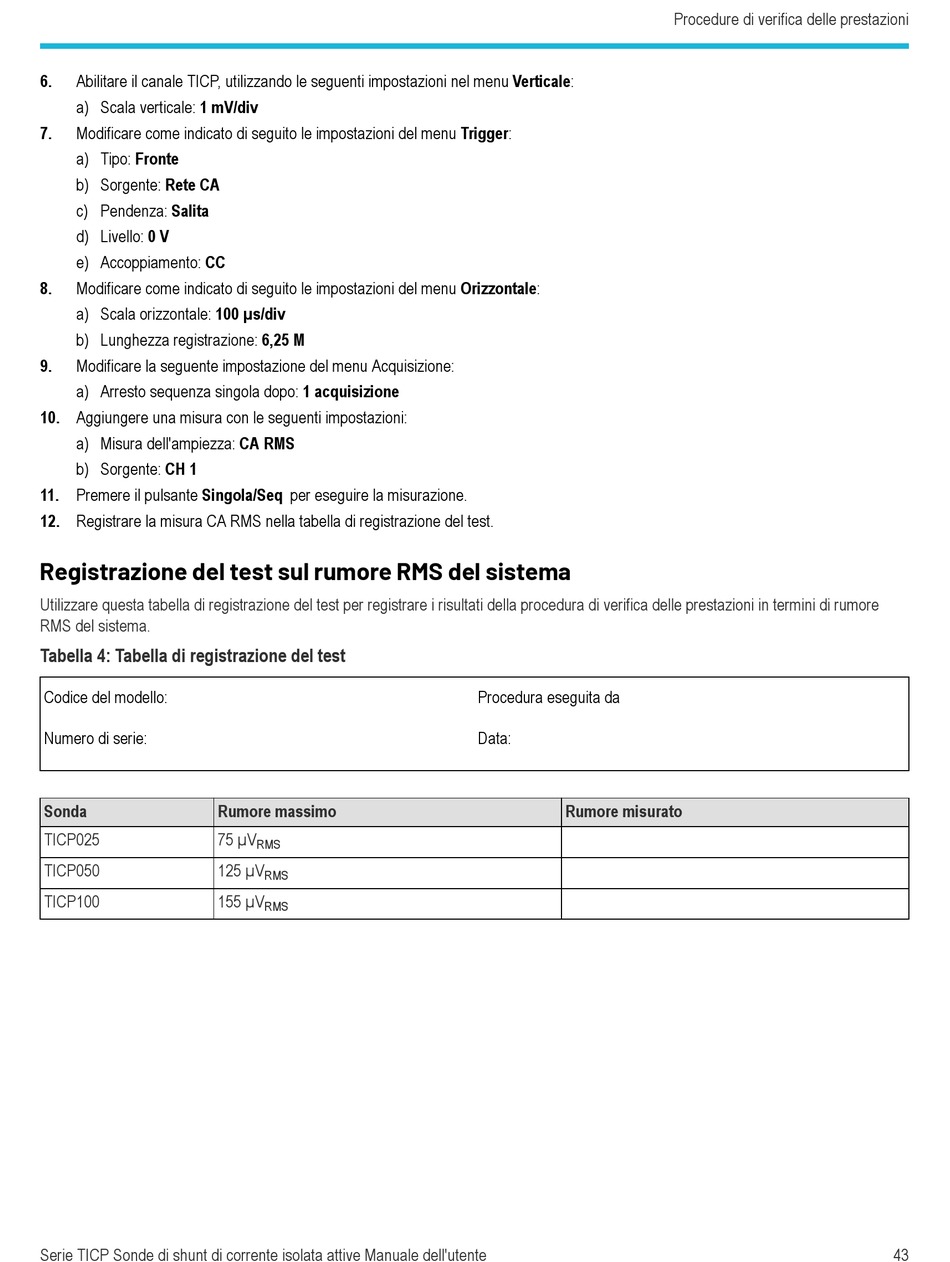

6. Abilitare il canale TICP, utilizzando le seguenti impostazioni nel menu Verticale:
a) Scala verticale: 1 mV/div
7. Modificare come indicato di seguito le impostazioni del menu Trigger:
a) Tipo: Fronte
b) Sorgente: Rete CA
c) Pendenza: Salita
d) Livello: 0 V
e) Accoppiamento: CC
8. Modificare come indicato di seguito le impostazioni del menu Orizzontale:
a) Scala orizzontale: 100 µs/div
b) Lunghezza registrazione: 6,25 M
9. Modificare la seguente impostazione del menu Acquisizione:
a) Arresto sequenza singola dopo: 1 acquisizione
10. Aggiungere una misura con le seguenti impostazioni:
a) Misura dell'ampiezza: CA RMS
b) Sorgente: CH 1
11. Premere il pulsante Singola/Seq per eseguire la misurazione.
12. Registrare la misura CA RMS nella tabella di registrazione del test.
Registrazione del test sul rumore RMS del sistema
Utilizzare questa tabella di registrazione del test per registrare i risultati della procedura di verifica delle prestazioni in termini di rumore
RMS del sistema.
Tabella 4: Tabella di registrazione del test
Codice del modello:
Numero di serie:
Sonda Rumore massimo
TICP025 75 µV
TICP050 125 µV
TICP100 155 µV
Serie TICP Sonde di shunt di corrente isolata attive Manuale dell'utente
RMS
RMS
RMS
Procedura eseguita da
Data:
Rumore misurato
Procedure di verifica delle prestazioni
43
