Prefacio
Prefacio
Este documento proporciona información para la instalación y el uso de las sondas de derivación de corriente con aislamiento activo
Tektronix de la serie TICP.
La sonda proporciona un ancho de banda, una precisión, una facilidad de uso y un aislamiento sin precedentes en las mediciones de
derivación de corriente.

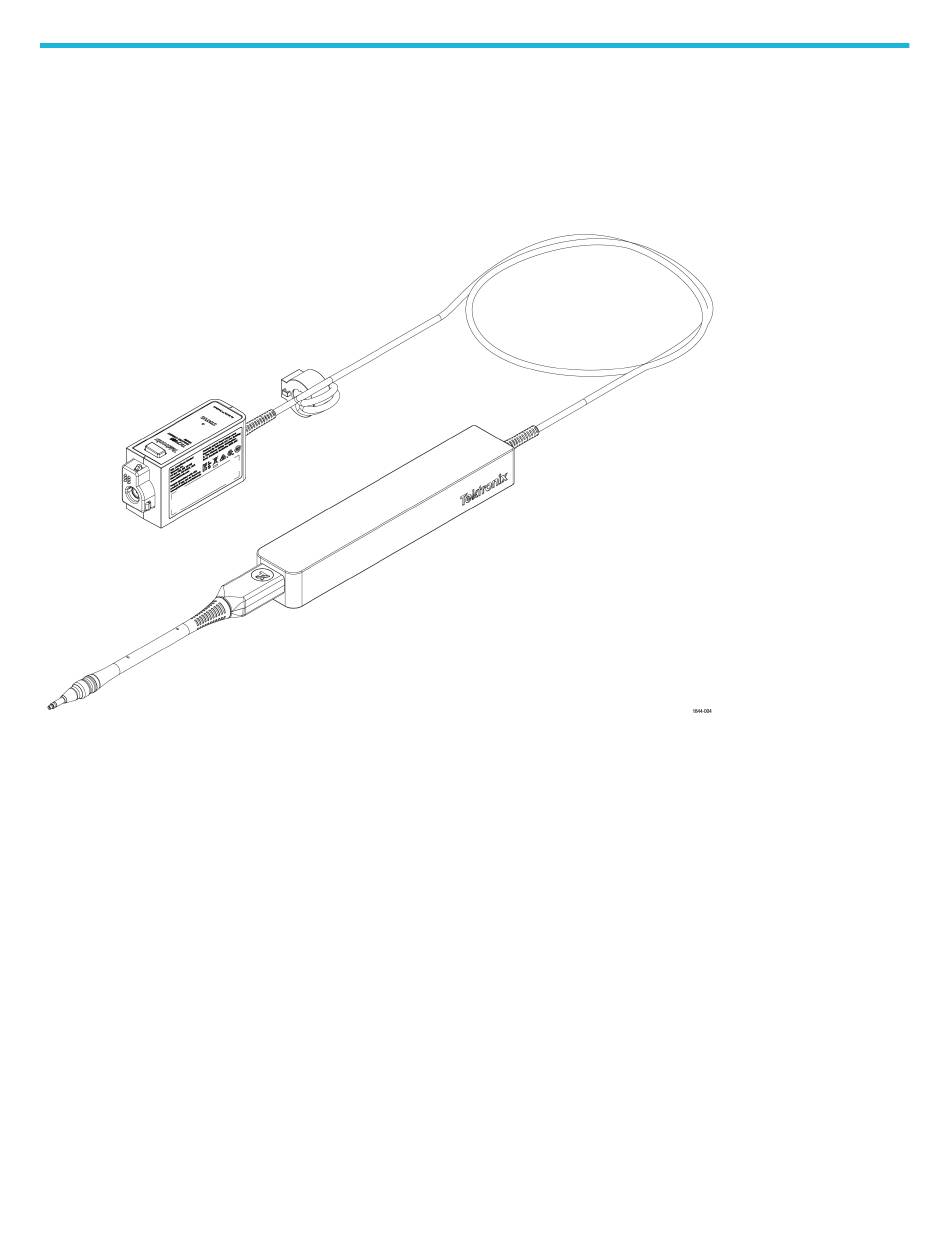

Caja de compensación
La caja de compensación del TekVPI conecta el sistema de medición a uno de los canales de entrada del osciloscopio. El sistema de
medición se alimenta a través de la interfaz TekVPI del osciloscopio. Los LED de la caja de compensación indican el estado general de la
sonda.
Punta de la sonda
La punta de la sonda proporciona una interfaz entre el dispositivo bajo prueba (DUT) y la caja de compensación. La punta de la sonda
contiene el barrera de aislamiento que separa el dispositivo bajo prueba de la conexión a tierra.
Puntas de la sonda
Hay disponibles distintas opciones de puntas para conectar la sonda al dispositivo bajo prueba.
Prestaciones y especificaciones clave de rendimiento
•
Aislamiento galvánico entre la punta de la sonda y el osciloscopio
•
Disponible en tres anchos de banda: 1 GHz, 500 MHz y 250 MHz
•
Amplio rango de medición de corriente determinado por el derivador empleado con las puntas de sonda de 1X, 10X o 100X
•
Ruido <4,70 nV / √Hz (<21 μV
16
a 20 MHz)
RMS
