前言
本文档介绍了有关安装和使用泰克 TICP 系列有源隔离式分流器探头的信息。
该探头在分流器测量方面提供出色的带宽、精度、易用性和隔离性。

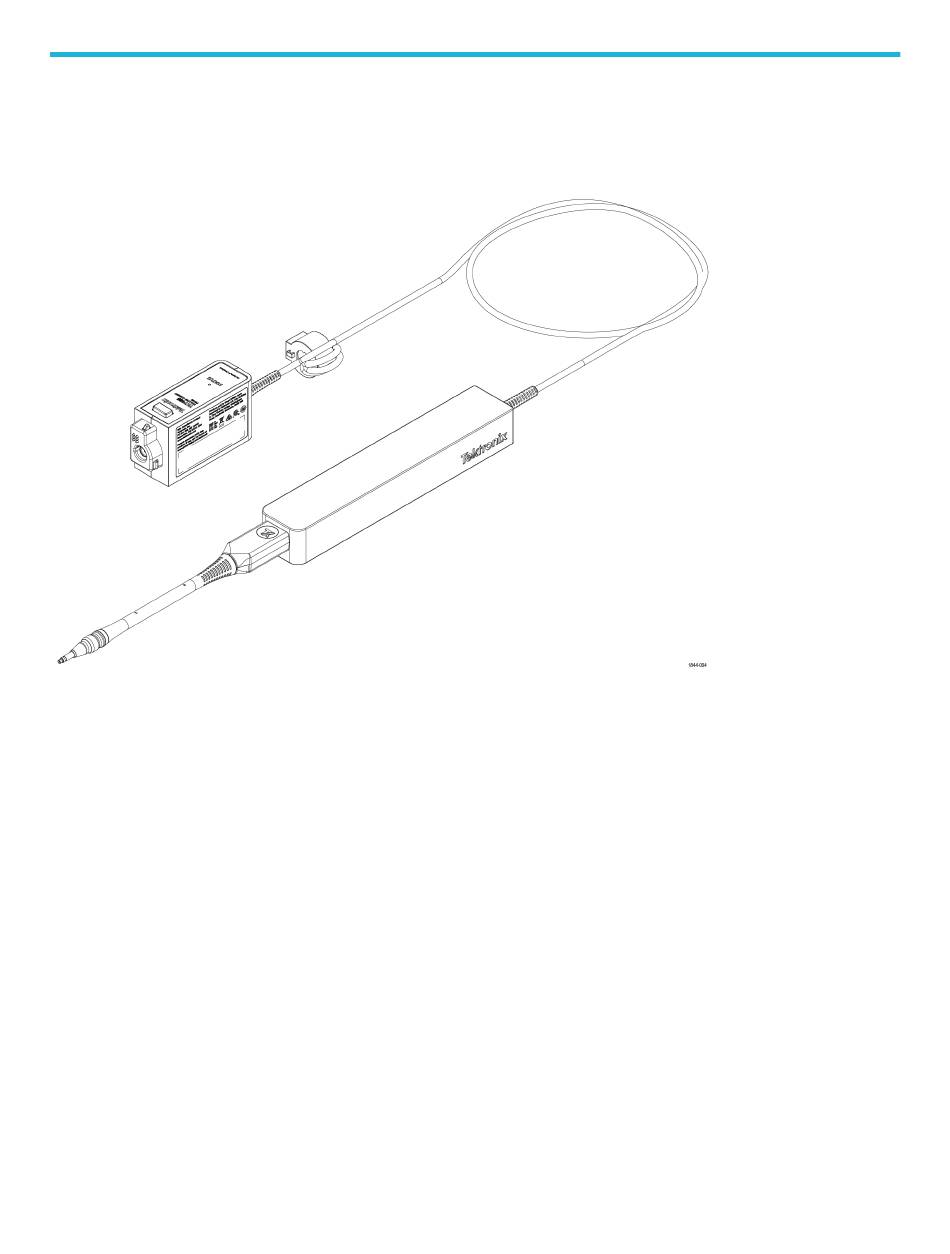

补偿盒
TekVPI 补偿盒将测量系统连接到示波器上的其中一个输入通道。通过示波器的 TekVPI 接口向测量系统提供电源。补
偿盒上的 LED 用于显示探头的整体状态。
探头头部
探头头部为待测设备 (DUT) 和补偿盒之间提供了一个接口。探头头部包含隔离屏障，将 DUT 与接地隔离开来。
探头端部
探头端部选项可用于将探头头部连接到 DUT。
关键性能指标和特点
•
探头端部和示波器之间实现电隔离
• 提供三种带宽：1 GHz、500 MHz 和 250 MHz
• 电流测量范围宽，取决于与 1X、10X 或 100X 探头端部配合使用的分流器
• 噪声 <4.70 nV / √Hz（20 MHz 时 <21 μV
• 1 MHz 时高达 90 dB CMRR
• 最大共模电压：1.8 kV，用于污染度 1 环境，瞬态电平不超过 5 kV
• 1.5% DC 增益精度
